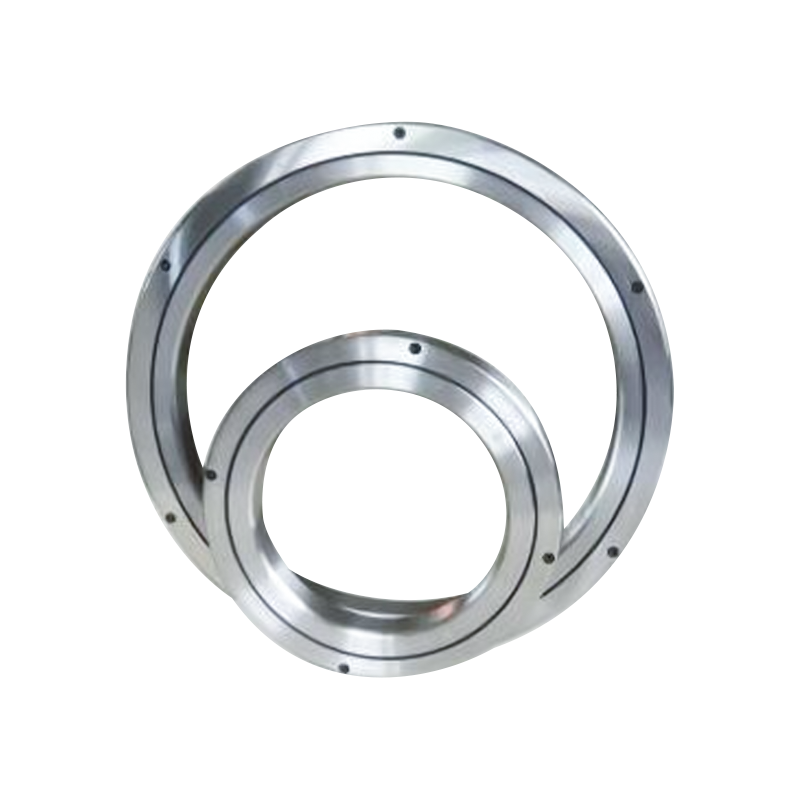

RB Precision Cross Rulleleje

RB-type krydsede rullelejer (integreret indre ring, delt ydre ring) anvender et specielt strukturelt design bestående af at sætte krydsede ruller, hver sat forskudt med 90 grader. Denne struktur giver RB-typens lejer høj stivhed og bæreevne, når de udsættes for radiale, aksiale og vippemomenter. Samtidig udnytter det krydsede arrangement af rullerne effektivt det indre rum i lejet, hvilket gør lejet af RB-typen mere kompakt i størrelse.

Kontakt os

FORRIGE：YRTS højhastigheds præcisionsleje NÆSTE：RE Tværcylindrisk rulleleje

Beskrivelse
Specifikationer
Kontakt os

Lejefunktioner:
1. Høj præcision: Præcision kan nå P4 og P2 kvaliteter;
2. Høj stivhed: Denne serie af lejer har alle forspænding;
3. Høj belastningskapacitet: Kan modstå aksiale belastninger, radiale belastninger og væltende belastninger;
4. Kompakt størrelse: Lejets lille størrelse sparer plads i værtsmaskinen.

Fordele ved RB præcisionskrydsede rullelejer sammenlignet med traditionelle lejer:
1. Strukturelle aspekter: Strukturen af RB præcisionskrydsede rullelejer er meget enklere end traditionelle lejer. Gennem flere rækker af cylindriske rulleelementer kan der opnås en betydelig aksial og radial bæreevne og væltemoment, hvilket resulterer i en meget enklere struktur.
Traditionelle lejer kræver flere sæt arrangeret sekventielt for at opnå den samme effekt, hvilket i høj grad forenkler design og montering. Den tre-rækkede rullekombinationsdrejelejestruktur og den enkeltrækkede løbebanestruktur af krydsede rullelejer kræver betydeligt mindre plads og er meget nemmere at samle sammenlignet med traditionelle lejer.
2. Installation: De krydsede rullelejer i RU-, XU- og XSU-serien har også monteringshuller, hvilket opnår sammenlignelig installation og ydeevne.
3. Vedligeholdelse: Krydsede rullelejer er designet med smørehuller og riller, hvilket letter smøring. De bruger flyvekvalitetsfedt, hvilket reducerer behov for hyppigt fedtskift og sikrer lejestabilitet og levetid.

Ansøgninger:
RB-type lejer er meget udbredt i værktøjsmaskiner, industrimaskiner, robotter og automationsudstyr. De kan modstå højhastighedsrotation og komplekse belastninger, samtidig med at de bevarer høj præcision og stivhed. Derfor er lejer af RB-typen særligt velegnede til udstyr, der kræver højpræcisionspositionering og stabilitet, såsom arbejdsborde og leddelte mekanismer.

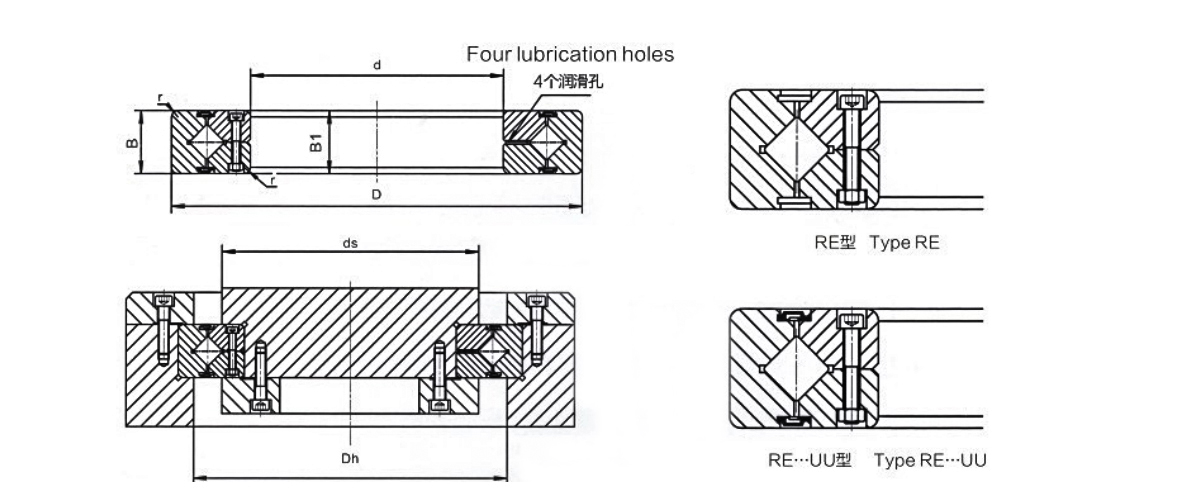

Leje Type	Dimension					Skulder Størrelse		Grundlæggende belastningsvurdering (radial)		Vægt
	Indvendig diameter	Udvendig diameter	Rullestigningsdiameter	Højde	Chamfer	Skulder Størrelse		Cr	Cor	Vægt
	d	D	Dpw	B B1	rmin	ds	Dh	KN	KN	kg
RB 2008	20	36	27	8	0.5	23.5	30.5	3.23	3.1	0.04
RB 2508	25	41	32	8	0.5	28.5	35.5	3.63	3.83	0.05
RB 3010	30	55	41.5	10	0.6	37	47	7.35	8.36	0.12
RB 3510	35	60	46.5	10	0.6	41	51.5	7.64	9.12	0.13
RB4010	40	65	51.5	10	0.6	47.5	57.5	8.33	10.6	0.16
RB 4510	45	70	56.5	10	0.6	51	61.5	8.62	11.3	0.17
RB 5013	50	80	64	13	0.6	57.4	72	16.7	20.9	0.27
RB 6013	60	90	74	13	0.6	68	82	18	24.3	0.3
RB7013	70	100	84	13	0.6	78	92	19.4	27.7	0.35
RB 8016	80	120	98	16	0.6	91	111	30.1	42.1	0.7
RB 9016	90	130	108	16	1	98	118	31.4	45.3	0.75
RB 10016	100	140	119.3	16	1	109	129	31.7	48.6	0.83
RB 10020	100	150	123	20	1	113	133	33.1	50.9	1.45
RB 11012	110	135	121.8	12	0.6	117	127	12.5	24.1	0.4
RB 11015	110	145	126.5	15	0.6	122	136	23.7	41.5	0.75
RB11020	110	160	133	20	1	120	143	34	54	1.56
RB 12016	120	150	134.2	16	0.6	127	141	24.2	43.2	0.72
RB 12025	120	180	148.7	25	1.5	133	164	66.9	100	2.62
RB 13015	130	160	144.5	15	0.6	137	152	25	46.7	0.72
RB 13025	130	190	158	25	1.5	143	174	69.5	107	2.82

Leje Type	Dimension					Skulder Størrelse		Basic Load rating radial		Vægt
	Irmer Diameter	Udvendig diameter	Rullestigningsdiameter	Højde	Chamfer	Skulder Størrelse		Cr	Cor	Vægt
	d	D	Dpw	B B1	Rmin	ds	Dh	KN	KN	kg
RE 14016	140	175	160	16	1	147	162	25.9	50.1	1
RE 14025	140	200	172	25	1.5	154	185	74.8	121	2.96
RE 15013	150	180	166	13	0.6	158	172	27	53.5	0.68
RE 15025	150	210	182	25	1.5	164	194	76.8	128	3.16
RE 15030	150	230	192	30	1.5	173	210	100	156	5.3
RE 16025	160	220	192	25	1.5	173	204	81.7	135	3.14
RE 17020	170	220	196.1	20	1.5	184	198	29	62.1	2.21
RE 18025	180	240	210	25	1.5	195	225	84	143	3.44
RE 19025	190	240	219	25	1	202	222	41.7	82.9	2.99
RE 20025	200	260	230	25	2	215	245	84.2	157	4
RE 20030	200	280	240	30	2	221	258	114	200	6.7
RE 20035	200	295	247.7	35	2	225	270	151	252	9.6
RE 22025	220	280	250.1	25	2	235	265	92.3	171	4.1
RE 24025	240	300	272.5	25	2.5	256	281	68.3	145	4.5
RE 25025	250	310	280.9	25	2.5	268	293	69.3	150	5
RE 25030	250	330	287.5	30	2.5	269	306	126	244	8.1
RE 25040	250	355	300.7	40	2.5	275	326	195	348	14.8
RE 30025	300	360	332	25	2.5	319	344	75.5	178	5.9
RE 30035	300	395	345	35	2.5	322	368	183	367	13.4
RE 30040	300	405	351.6	40	2.5	326	377	212	409	17.2
RE 35020	350	400	376.6	20	2.5	363	383	54.1	143	3.9
RE 40035	400	480	440.3	35	2.5	422	459	156	370	14.5
RE 40040	400	510	453.4	40	2.5	428	479	241	531	23.5
RE 45025	450	500	476.6	25	1	464	484	61.7	182	6.6
RE 50025	500	550	526.6	25	1	514	534	65.5	201	7.3
RE 50040	500	600	548.8	40	2.5	526	572	239	607	26
RE 50050	500	625	561.6	50	2.5	536	587	267	653	41.7
RE60040	600	700	650	40	3	627	673	264	721	29

Udvikling af fremtidens bevægelse

Om UKL

Grundlagt i 2020 er UKL Bearing Manufacturing Co., Ltd. (Wuxi) Kina RB Precision Cross Rulleleje leverandører og OEM/ODM RB Precision Cross Rulleleje virksomhed, en integreret industriel og handelsvirksomhed, der fokuserer på præcisionsfremstilling, der kombinerer F&U, produktion og salg.
Virksomheden specialiserer sig i højtydende lejeløsninger og yder teknisk support til globale industrier med ekstremt høje krav til præcision og pålidelighed.

Med mere end 200 dygtige fagfolk og en fuldt moderniseret produktionsbase dækker UKL's faciliteter hele fremstillingsprocessen — smedning, udglødning, drejning, varmebehandling, slibning og automatiseret samling.
Med over 15 års OEM/ODM-eksporterfaring reagerer UKL hurtigt på kundebehov og tilbyder fleksible og tilpassede tjenester til kunder i Europa, Asien, Afrika og Mellemøsten.

Mere om os Ukl Bearing Manufacturing Co.,Ltd

0+

år

Brancheerfaring
0+

Modelvariation
0+

Antal medarbejdere
0

$

Årlig eksportværdi

Ærescertifikat

Nyheder

Den kritiske rolle for RB2508 krydsede rullelejer i fremme af robotleddets præcision og kompakte design
30 Jul, 2026
Udviklingen af Robot Joint Engineering: Et skift mod kompakt præcision Industriel robotteknologi har gennemgået en dybtgående transformation i løbet af det sidste årti. Brancheskiftet i re...

LÆS MERE
Den ultimative købsguide til krydsede koniske rullelejer til højpræcisionsapplikationer
23 Jul, 2026
Forståelse af krydsede koniske rullelejer i moderne teknik Krydsede koniske rullelejer repræsenterer et betydeligt fremskridt inden for maskinteknik, der tilbyder hidtil uset præcision og ...

LÆS MERE
SIZJ12 Vejledning til valg af stangendelejer: Hvorfor det udmærker sig i krævende applikationer
15 Jul, 2026
Introduktion: Den tekniske rygrad i leddede systemer I mekanisk design er få komponenter så vildledende enkle, men alligevel kritisk vigtige som stangendelejet. Den SI...

LÆS MERE

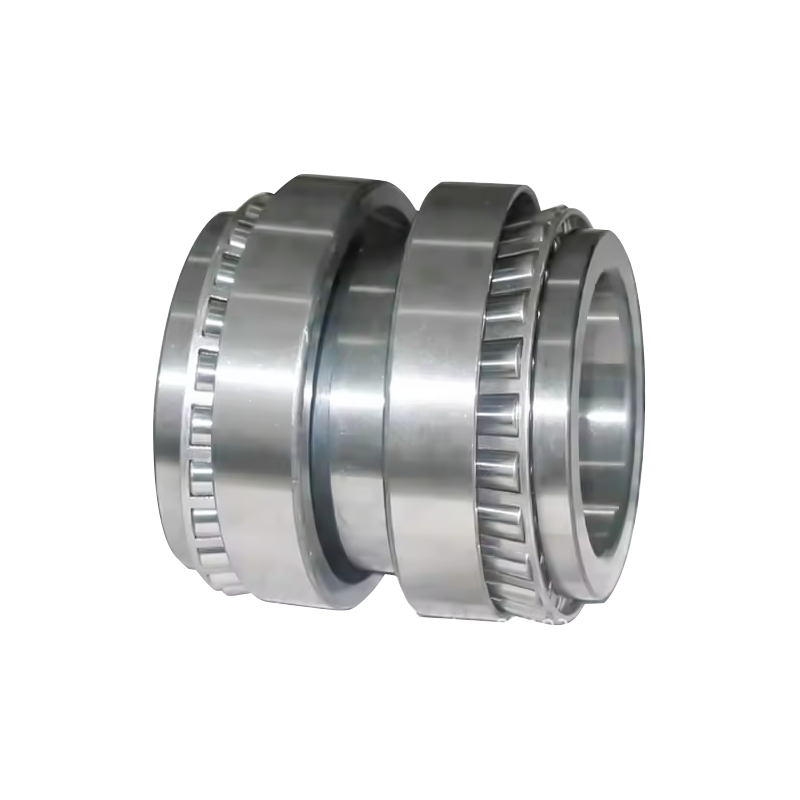

Hvorfor vælge 331138 AG frem for alternative fire-rækkede koniske rullelejer til valseværksapplikationer?
