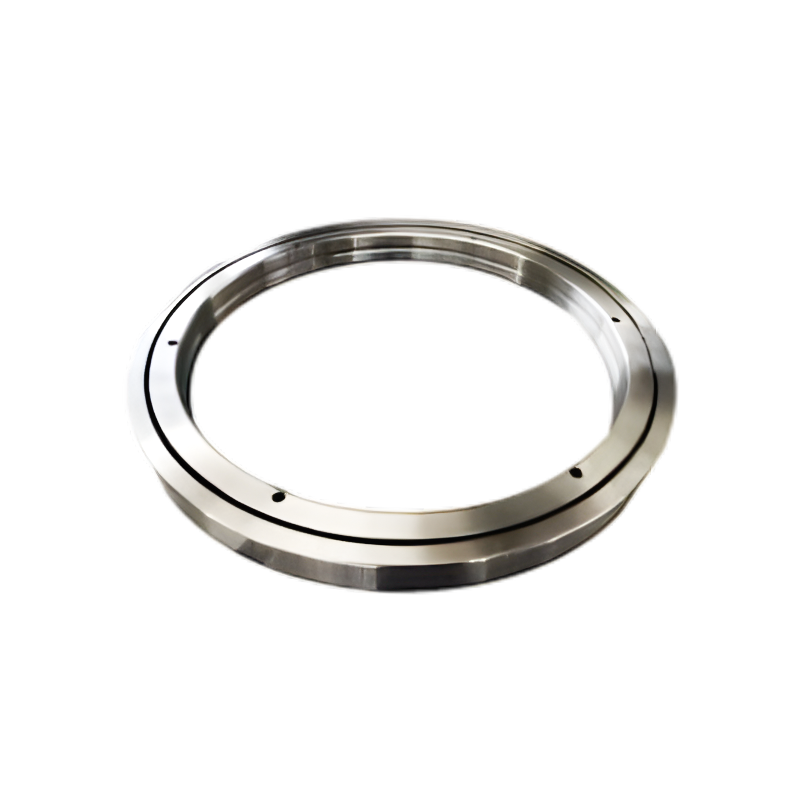

RE Tværcylindrisk rulleleje

RE-type krydsede rullelejer er delte indre ring, et stykke ydre-ring krydsrullelejer. De er en type leje med en roterende ydre ringstruktur. Hoveddimensionerne for krydsede rullelejer af RE-type er de samme som for krydsede rullelejer af RB-type. De er bedst egnede til applikationer, der kræver høj ydre ringdrejningsnøjagtighed. RE-type krydsede rullelejer har optimeret forspænding, høj stivhed og høj styrerullens rotationsnøjagtighed. De er velegnede til applikationer, der kræver høj ydre ringdrejningsnøjagtighed. Det tyndvæggede, kompakte design bidrager til letvægtsdesignet af relaterede strukturer, og den integrerede ydre ringstruktur er mere velegnet til applikationer, der kræver høj ydre ringrotationsnøjagtighed, hvilket opnår stabil rotationsnøjagtighed på μm-niveau.

Kontakt os

PREV：RB Precision Cross Rulleleje NÆSTE：RU Series krydsede rullelejer

Beskrivelse
Specifikationer
Kontakt os

Lejefunktioner
1. Høj præcision: Nøjagtighed kan nå P4 og P2 kvaliteter;
2. Høj stivhed: Alle lejer i denne serie er forspændte;
3. Høj belastningskapacitet: Kan modstå aksiale belastninger, radiale belastninger og væltende belastninger.
4. Kompakt størrelse: Lejets kompakte størrelse sparer plads i værtsmaskinen.
6. Mulighed for høj rotationshastighed
7. Reduceret aksellængde og bearbejdningsomkostninger; begrænsede ændringer i geometri på grund af termisk udvidelse.
8. Nylonseparatorer resulterer i lavt inertimoment, lavt startmoment og nem kontrol af vinkelindeksering.
9. Optimeret forspænding, høj stivhed og høj præcision i styrerullebevægelser.
10. Karburiseret stål giver fremragende slagfasthed og overfladeslidstyrke.
11. Enkel, men alligevel godt smurt.

Ofte stillede spørgsmål:
Den splittede indre eller ydre ring, når den er sikret med bolte og møtrikker, kan ikke adskilles og kan installeres direkte i lejehuset. Forkert samling af den indvendige afstandsblok vil imidlertid påvirke rotationsydelsen og belastningen på rulleelementerne betydeligt; Derfor bedes du ikke adskille lejet vilkårligt.
1. Samlingen mellem den indre eller ydre ring kan nogle gange være lidt skævt. Før montering i lejehuset, løsnes boltene, der fastgør den indvendige eller ydre ring, og korriger dem med en plasthammer før montering.
2. Påfør ikke ydre kraft på forbindelsesboltene under installation eller adskillelse. 3. Vær opmærksom på dimensionstolerancerne for de installerede komponenter for at sikre, at sidespændeflangen kan fastspænde den indre eller ydre ring fra siden.

Ansøgninger:
Udbredt i præcisionsdrejeborde, robotarms roterende led, medicinsk udstyr, måleinstrumenter osv.

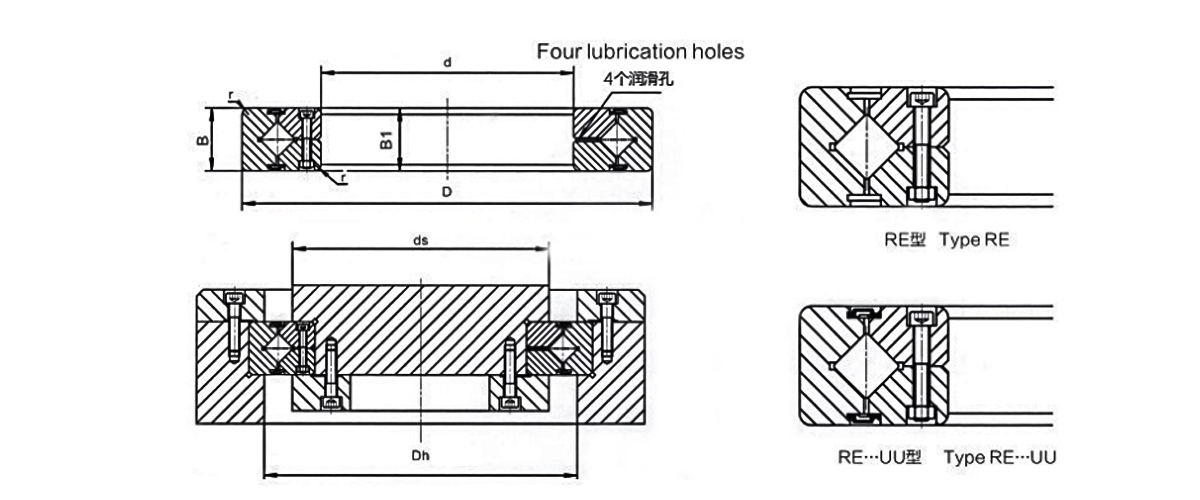

Leje Type	Dimension					Skulder Størrelse		Grundlæggende belastningsvurdering (radial)		Vægt
	Indvendig diameter	Udvendig diameter	Rullestigningsdiameter	Højde	Chamfer	Skulder Størrelse		Cr	Cor	Vægt
	d	D	Dpw	B B1	Rmin	ds	Dh	KN	KN	kg
RE 2008	20	36	29	8	0.5	23.5	30.5	3.23	3.1	0.04
RE 2508	25	41	34	8	0.5	28.5	35.5	3.63	3.83	0.05
RE 3010	30	55	43.5	10	0.6	37	47	7.35	8.36	0.12
RE3510	35	60	48.5	10	0.6	41	51.5	7.64	9.12	0.13
RE 4010	40	65	53.5	10	0.6	47.5	58	8.33	10.6	0.16
RE 4510	45	70	58.5	10	0.6	51	61.5	8.62	11.3	0.17
RE 5013	50	80	66	13	0.6	57.5	72	16.7	20.9	0.27
RE 6013	60	90	76	13	0.6	68	82	18	24.3	0.3
RE 7013	70	100	86	13	0.6	78	92	19.4	27.7	0.35
RE 8016	80	120	101.4	16	0.6	91	111	30.1	42.1	0.7
RE 9016	90	130	112	16	1	98	118	31.4	45.3	0.75
RE 10016	100	140	121.1	16	1	109	129	31.7	48.6	0.83
RE 10020	100	150	127	20	1	113	133	33.1	50.9	1.45
RE 11012	110	135	123.3	12	0.6	117	127	12.5	24.1	0.4
RE 11015	110	145	129	15	0.6	122	136	23.7	41.5	0.75
RE 11020	110	160	137	20	1	120	140	34	54	1.56
RE 12016	120	150	136	16	0.6	127	141	24.2	43.2	0.72
RE 12025	120	180	152	25	1.5	133	164	66.9	100	2.62
RE 13015	130	160	146	15	0.6	137	152	25	46.7	0.72
RE 13025	130	190	162	25	1.5	143	174	69.5	107	2.82

Leje Type	Dimension					Skulder Størrelse		Basic Load ratng(raniai)		Vægt
	Indvendig diameter	Udvendig diameter	Aoller Pitch Diameter	Højde	Chamfer	Skulder Størrelse		Cr	Cor	Vægt
	d	D	Dpw	B B1	rmin	ds	Dh	KN	KN	kg
RB 14016	140	175	154.8	16	1	147	162	25.9	50.1	1
RB 14025	140	200	168	25	1.5	154	185	74.8	121	2.96
RB 15013	150	180	164	13	0.6	157	172	27	53.6	0.68
RB 15025	150	210	178	25	1.5	164	194	76.8	128	3.16
RB 15030	150	230	188	30	1.5	173	211	100	156	5.3
RB 16025	160	220	188.6	25	1.5	173	204	81.7	135	3.14
RB17020	170	220	191	20	1.5	184	198	29	62.1	2.21
RB 18025	180	240	210	25	1.5	195	225	84	143	3.44
RB 19025	190	240	211.9	25	1	202	222	41.7	82.9	2.99
RB 20025	200	260	230	25	2	215	245	84.2	157	4
RB 20030	200	280	240	30	2	221	258	114	200	6.7
RB 20035	200	295	247.7	35	2	225	270	151	252	9.6
RB 22025	220	280	250.1	25	2	235	265	92.3	171	4.1
RB24025	240	300	269	25	2.5	256	281	68.3	145	4.5
RB 25025	250	310	277.5	25	2.5	265	290	69.3	150	5
RB 25030	250	330	287.5	30	2.5	269	306	126	244	8.1
RB 25040	250	355	300.7	40	2.5	275	326	195	348	14.8
RB 30025	300	360	328	25	2.5	315	340	76.3	178	5.9
RB 30035	300	395	345	35	2.5	322	368	183	367	13.4
RB 30040	300	405	351.6	40	2.5	326	377	212	409	17.2
RB 35020	350	400	373.4	20	2.5	363	383	54.1	143	3.9
RB 40035	400	480	440.3	35	2.5	422	459	156	370	14.5
RB 40040	400	510	453.4	40	2.5	428	479	241	531	23.5
RB45025	450	500	474	25	1	464	484	61.7	182	6.6
RB50025	500	550	524.2	25	1	514	534	65.5	201	7.3
RB50040	500	600	548.8	40	2.5	526	572	239	607	26
RB 50050	500	625	561.6	50	2.5	536	587	267	653	41.7
RB 60040	600	700	650	40	3	627	673	264	721	29
RB70045	700	815	753.5	45	3	731	777	281	836	46
RB80070	800	950	868.1	70	4	836	900	468	1330	105
RB 90070	900	1050	969	70	4	937	1001	494	1490	120
RB 1000110	1000	1250	1114	110	5	1057	1171	1220	3220	360
RB 1250110	1250	1500	1365.8	110	5	1308	1423	1350	3970	440
