Hvad gør SI5TK-lejer til den ideelle vedligeholdelsesfri løsning til miniaturekoblinger?

Forståelse af SI5TK lejet i Precision Motion Systems

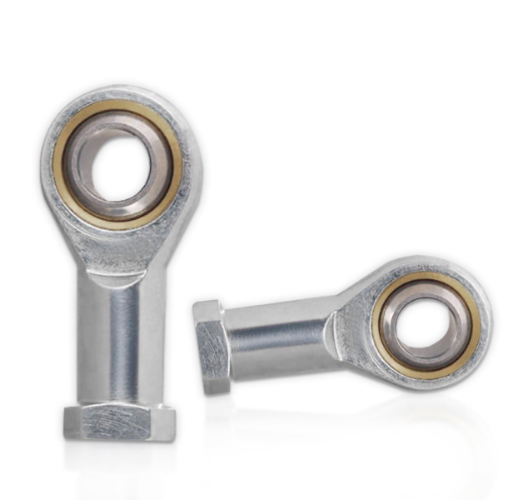

Når ingeniører og indkøbsspecialister leder efter en kompakt, selvsmørende stangende, der eliminerer behovet for konstant smøring, SI5TK leje fremstår ofte som referencepunkt. Denne miniature stangende tilhører SI5T/K-serien, en familie af komplette selvsmørende sfæriske glidelejer designet til lavhastigheds-oscillerende bevægelse. I modsætning til konventionelle metal-på-metal-samlinger, der kræver periodisk oliering, integrerer denne enhed en PTFE-kompositforing direkte i den sfæriske løbebane. Resultatet er en vedligeholdelsesfri komponent, der passer ind i tætte samlinger uden at ofre belastningsevne eller tilpasningsfleksibilitet.

Denne artikel giver en detaljeret teknisk opdeling af SI5TK stangenden, inklusive dens fulde dimensionsdiagram, materialesammensætning, miljøgrænser og anvendelsesscenarier. Hver parameter fra producentens datablad er inkluderet, så du kan træffe en informeret valgbeslutning uden at krydshenvise flere kilder.

SI5TK lejemål og detaljerede specifikationer

Den dimensionelle konvolut af SI5TK lejet er defineret af dets 5 mm boring og M5x0,8 indvendige gevind. Disse to funktioner dikterer, hvordan stangenden monteres på matchende aksler og gevindstænger. Tabellen nedenfor viser alle kritiske dimensioner i millimeter, der matcher standarddatabladet for SI5T/K-serien.

Den tilladte hældningsvinkel på 13 grader er et nøgletal. Det betyder, at SI5TK-stangenden kan kompensere for fejljustering mellem akslen og huset uden binding. Den dynamiske belastningsværdi på 5,7 kN og statisk belastning på 6,0 kN indikerer, at dette leje er beregnet til lette til moderate belastninger, i overensstemmelse med dets 16-grams vægt og miniaturefodaftryk.

Materiale- og miljøparametre for SI5TK-lejer

Ydeevnen af enhver stangende afhænger af de materialer, der anvendes i dens konstruktion. SI5TK-lejet kombinerer et carbonstålhus med en hærdet stålkugle og en PTFE-kompositforing. Hvert lag tjener en specifik funktion med hensyn til slidstyrke, korrosionsbeskyttelse og selvsmøring.

Materiale sammensætning

• Stang ende krop: Kulstofstål, forzinket til rustforebyggelse.
• Indvendig bold: GC15 lejestål, bratkølet til HRC 58-64, med hårdforkromning på den sfæriske overflade.
• Glidefriktionspar: Stål plus PTFE kompositforing, der tillader oliefri selvsmøring.

Den hårde forkromning på kuglen reducerer friktion og modstår korrosion, mens PTFE-foringen overfører en tynd film af polytetrafluorethylen til kuglens overflade under drift. Denne transferfilm er det, der gør SI5TK-lejet vedligeholdelsesfrit.

Driftstemperatur og bevægelsesgrænser

• Arbejdstemperatur: -30 grader C til 80 grader C, med kortvarig eksponering op til 120 grader C.
• Bevægelsestype: Lavhastighedssvingning og hældningskompensation i små vinkler. Ikke egnet til højhastigheds kontinuerlig rotation.

Disse grænser er vigtige for designingeniører. Hvis en applikation kræver kontinuerlig rotation eller hastigheder over et par hundrede RPM, bør en anden lejetype vælges. SI5TK er optimeret til frem- og tilbagegående eller oscillerende bevægelser, hvor leddet skal selvjustere under belastning.

Produktfordele og designfordele

SI5TK stangenden byder på flere praktiske fordele, der reducerer monteringstiden og langsigtede vedligeholdelsesomkostninger. Den følgende liste opsummerer de primære fordele, der er rapporteret i det tekniske datablad.

1. Vedligeholdelsesfri selvsmøring: PTFE-kompositforingen eliminerer behovet for oliering, oliedyser eller fedtfittings. Lejet kan monteres og bruges med det samme.
2. Stor fejljusteringskompensation: En maksimal hældningsvinkel på 13 grader kompenserer for installationsfejl, giver mulighed for akselafbøjning og forhindrer kantbelastning.
3. Kompakt og let: Med en miniatureprofil og en vægt på kun omkring 16 gram, passer den til letvægts mekaniske strukturer.
4. Pålidelig belastningskapacitet: Den hærdede kugle og den zinkbelagte krop håndterer radiale, aksiale og kombinerede belastninger i oscillerende applikationer.
5. Overfladekorrosionsbestandighed: Forzinkning på kroppen og hård krom på kuglen modstår rust og miljøangreb.
6. Enkel montering: Indvendig gevind og en kompakt krop muliggør nem montering. Højre gevind er standard; venstregevind SI5TL/K fås til længdejustering af spændespænde.
7. Renere end oliesmurte alternativer: Sammenlignet med oliesmurte stangender har SI5TK ingen oliedyse, hvilket gør den mere kompakt og velegnet til forseglet eller oliefølsomt udstyr.

Disse fordele kommer med specifikke begrænsninger. SI5TK lejet er ikke designet til højhastigheds kontinuerlig rotation. PTFE-foringen er heller ikke egnet til ekstremt højt tryk eller stærkt forurenede miljøer med slibende støv. Valg af det korrekte leje til driftsforholdene er afgørende for en lang levetid.

Typiske anvendelsesscenarier for SI5TK-lejer

SI5TK tilhører miniature-lavbelastnings-fiskeøje-ledkategorien, der ofte bruges i forbindelsesled, skubbestænger og trækmekanismer. Følgende anvendelsesområder er typiske.

• Automationsudstyr: Små udøvende mekanismer, pneumatiske cylindre, miniature servo skubbestænger, justerbare led.
• Robotik og modeller: Uddannelsesrobotter, robotarmled, rumfarts- og racermodelkoblinger.
• Emballage og lette maskiner: Små svingmekanismer, spændende trækstænger.
• Laboratorie- og værktøjsarmaturer: Justerbare understøtninger, små push-pull mekanismer.
• Generelle maskiner: Miniature hydrauliske cylinderender, fitnessudstyrsforbindelser, testudstyr.

I alle disse tilfælde giver SI5TK-lejet et kompakt omdrejningspunkt, der justerer sig selv og ikke kræver smøring. Dens M5x0,8 indvendige gevind accepterer standard metriske gevindstænger, hvilket gør det nemt at integrere i eksisterende designs.

SI5T/K-seriens oversigt og valgvejledning

SI5TK-lejet er en del af SI5T/K-serien af komplette selvsmørende stangendelejer. Serien omfatter flere borestørrelser og gevindspecifikationer. At forstå serien hjælper, når du vælger en anden størrelse til et relateret projekt.

Endelsen L angiver et venstregevind, for eksempel SI5TL/K. Venstregevind er nyttige i spændesamlinger, hvor drejning af stangenden justerer den samlede længde. Rustfri stålversioner er også tilgængelige med suffikset X til applikationer, der kræver højere korrosionsbestandighed. Disse seriemuligheder giver designere mulighed for at standardisere på den samme selvsmørende stangendeteknologi på tværs af en række maskinstørrelser.

Valgtips til SI5TK-lejer

• Brug kun SI5TK-lejet til frem- og tilbagegående bevægelser med lav hastighed. Den er ikke egnet til højhastigheds kontinuerlig rotation.
• For faktiske arbejdsbelastninger anbefales det ikke at bruge mere end en tredjedel af den statiske belastning som en sikkerhedsmargin. For SI5TK betyder det at holde kontinuerlige driftsbelastninger under cirka 2,0 kN.
• Bekræft den trådretning, der kræves af samlingen. Højre gevind er standard; angiv venstregevind om nødvendigt.
• Overvej driftstemperaturområdet. Standardenheder håndterer -30 grader C til 80 grader C, med kortvarige toppe op til 120 grader C.
• Undgå slibende støv og højtryksmiljøer, der kan beskadige PTFE-foringen.

Ofte stillede spørgsmål om SI5TK lejer

Q1: Hvad er gevindstørrelsen på SI5TK-lejet?

SI5TK lejet bruger et M5x0,8 indvendigt gevind med 6H præcision. Dette er et standard metrisk fint gevind, der accepterer M5 gevindstænger og tap.

Q2: Er SI5TK-lejet venstre- eller højrehåndet?

Standard SI5TK har højregevind. En venstregevindsversion fås som SI5TL/K. Brug af en højre og en venstre stangende i et led giver mulighed for længdejustering ved at dreje plejlstangen.

Q3: Kræver SI5TK-lejet smøring?

Nej. SI5TK lejet er en vedligeholdelsesfri selvsmørende stangende. Dens PTFE-kompositforing eliminerer behovet for olie eller fedt. Den har ingen oliedyse og kan installeres og bruges direkte.

Q4: Hvad er den maksimale hældningsvinkel for SI5TK-lejet?

Den tilladte hældningsvinkel er 13 grader. Dette gør det muligt for lejet at kompensere for fejljustering mellem akslen og huset uden binding eller kantbelastning.

Q5: Hvad er belastningsværdierne for SI5TK-lejet?

Den dynamiske belastning er 5,7 kN og den statiske belastning er 6,0 kN. For kontinuerlig drift anbefales det at holde arbejdsbelastningen inden for en tredjedel af den statiske nominelle værdi, ca. 2,0 kN.

Q6: Kan SI5TK-lejet bruges i højhastighedsapplikationer?

Nej. SI5TK-lejet er designet til lavhastigheds-oscillerende og vippebevægelser. Den er ikke egnet til højhastigheds kontinuerlig rotation. PTFE-foringen og designet af det sfæriske par er optimeret til frem- og tilbagegående bevægelse.

Q7: Hvad er driftstemperaturområdet for SI5TK-lejet?

Standard SI5TK lejet fungerer fra -30 grader C til 80 grader C, med kortvarig eksponering op til 120 grader C. Højere temperaturer kan nedbryde PTFE-foringen og reducere levetiden.

Q8: Hvilke materialer bruges i SI5TK-lejet?

Stangens endelegeme er af kulstofstål med zinkbelægning. Den indre kugle er af GC15-lejestål, bratkølet til HRC 58-64, med en hårdforkromet kugleformet overflade. Glidekontakten er af stål plus en PTFE-kompositforing.
