Krydsrullelejer (krydsrullelejer) Krydsrullelejer, også kendt som krydsrullelejer, bruger en intern struktur, hvor cylindriske ruller er arrangeret på kryds og tværs i en 90° vinkel i forhold til hinanden inden for V-formede løbebaner. Separatorer eller afstandsstykker er placeret mellem rullerne. Denne struktur gør det muligt for et enkelt leje samtidigt at håndtere belastninger i alle retninger, inklusive radiale belastninger, aksiale belastninger og væltningsmomenter. Lejerne er kendetegnet ved deres minimale overordnede dimensioner (miniaturisering), høj stivhed, høj rotationsnøjagtighed og kombineret lastbærende kapacitet. Derfor er de bedst egnet til: Samlinger eller roterende dele af industrirobotter. Roterende dele af manipulatorer/robothænder.Roterende borde til bearbejdningscentre.Precisionsdrejeborde.Medicinsk udstyr.Måleinstrumenter.IC-fremstillingsudstyr og andre applikationer. Strukturelle typer af krydsede rullelejer Krydsede rullelejer er generelt klassificeret i tre strukturelle former: Ydre ring kan adskilles, indre ring integreret. Yderring integreret, indvendig ring kan adskilles. Både ydre og indre ringe er integreret.

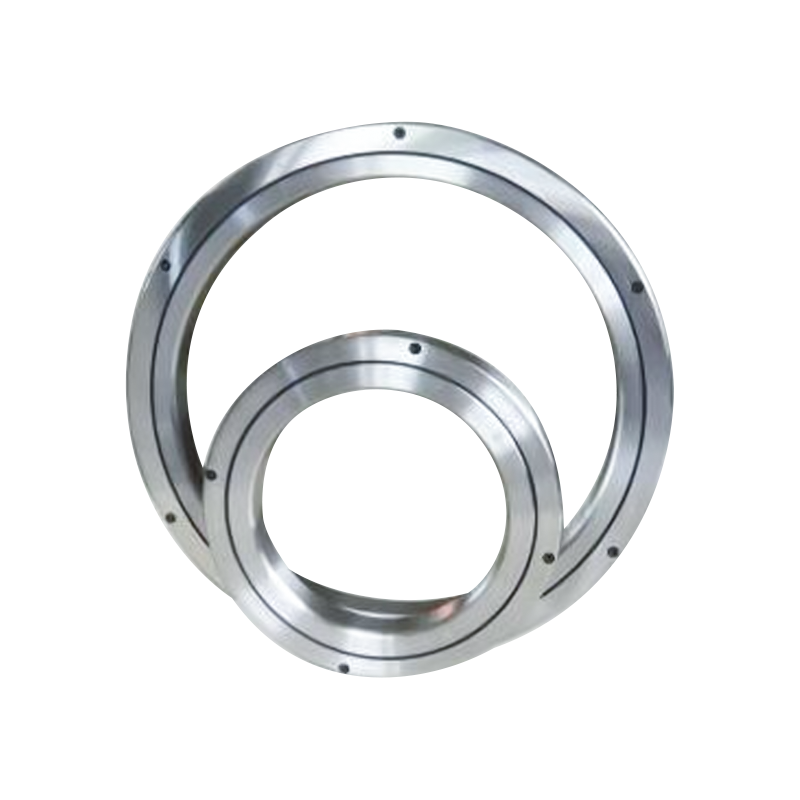

1. RB-type (adskillelig ydre ring, integreret indre ring) Struktur: Den ydre ring er delt i to stykker, mens den indre ring er en enkelt integreret komponent. Anvendelse: Velegnet til applikationer, der kræver høj rotationsnøjagtighed af den indre ring.
2. RE Type (Integrated Outer Ring, Separable Iner Ring)Struktur: Har samme ydre dimensioner som RB-typen, men den ydre ring er integreret, og den indvendige ring er delt i to stykker.Anvendelse: Velegnet til applikationer, der kræver høj rotationsnøjagtighed af den ydre ring.

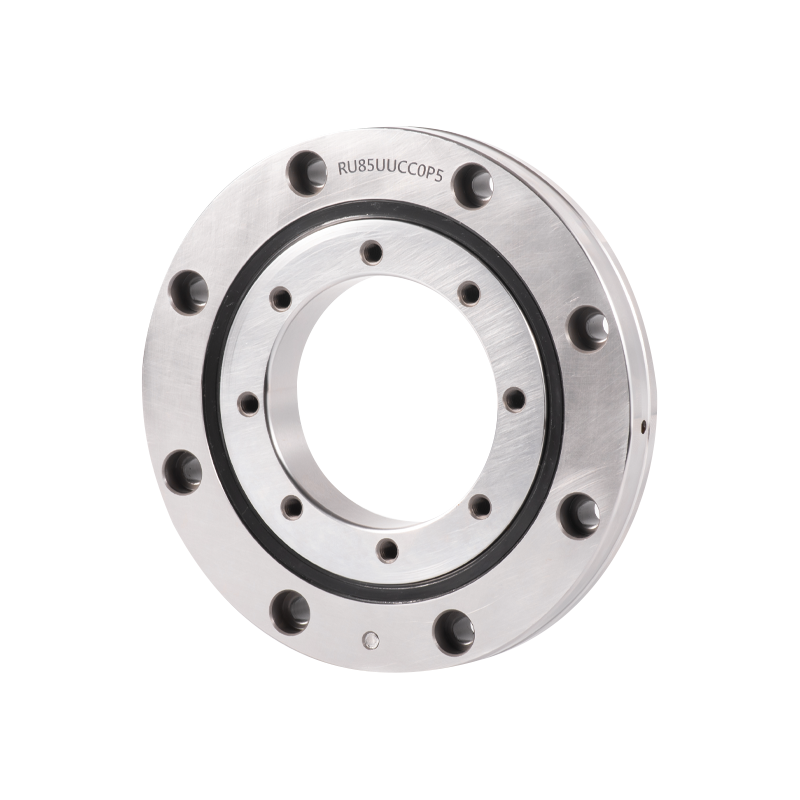

3. RU-type (integrerede indre og ydre ringe, med monteringshuller) Struktur: Både indre og ydre ringe er integrerede og har monteringshuller. Dette eliminerer behovet for fastgørelse af flanger og støttesæder, hvilket gør det meget praktisk at bruge. Ydeevne: Da de indre og ydre ringe er integrerede, har installationen minimal effekt på ydeevnen, hvilket sikrer stabil rotationsnøjagtighed og drejningsmoment. Anvendelse: Velegnet til applikationer, der kræver høj rotationsnøjagtighed for både de indre og ydre ringe.

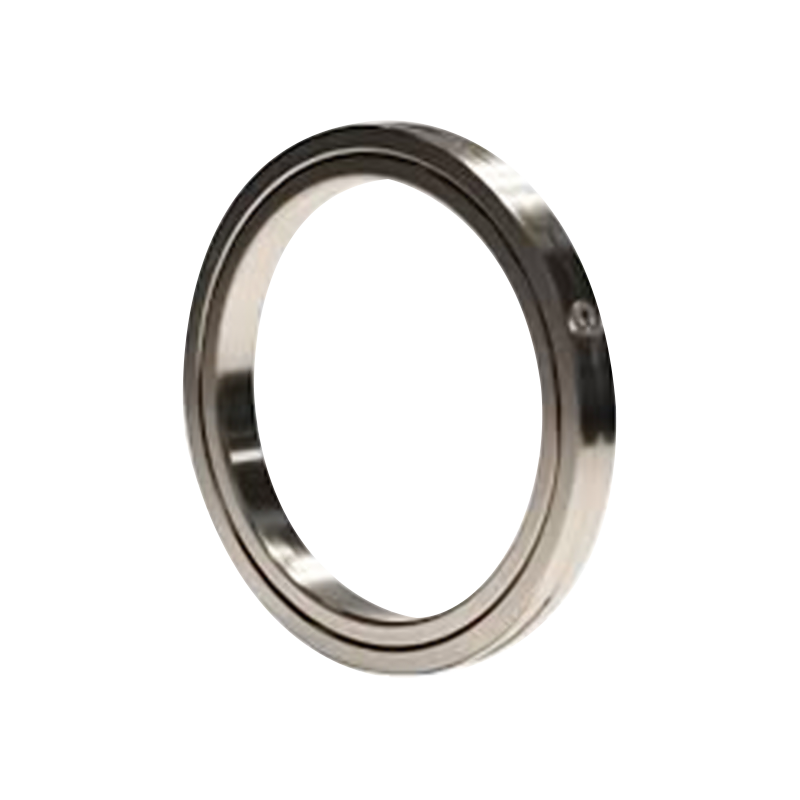

4. RA-type (adskillelig ydre ring, integreret indre ring, ultratynd) Struktur: Et ultratyndt design, hvor tykkelsen af ​​de indre og ydre ringe er reduceret maksimalt. Strukturen er den samme som RB-typen, med en delt ydre ring. Anvendelse: Velegnet til dele, der kræver let og kompakt design, såsom roterende sektioner af robotter og manipulatorer.

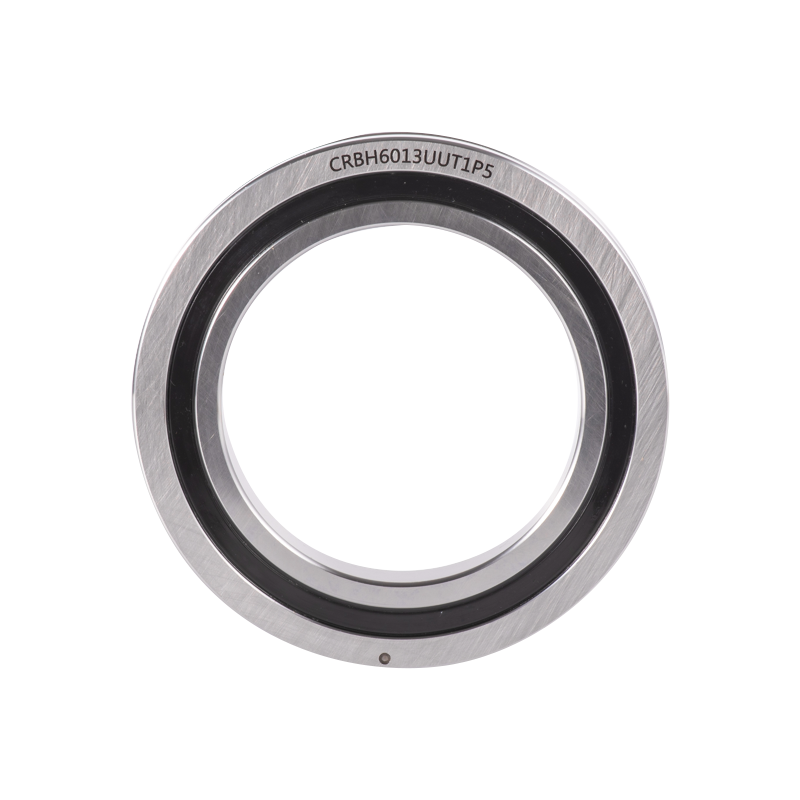

5. RBH-type (integrerede indre og ydre ringe, ultratynd) Struktur: Ultratyndt design med integrerede indre og ydre ringe, men uden monteringshuller. Kræver fastgørelse med flanger og støttesæder under installation.Ydeevne: Den integrerede struktur af begge ringe forhindrer ydeevneforringelse på grund af installation, hvilket sikrer stabil rotationsnøjagtighed og drejningsmoment.Anvendelse: Velegnet til applikationer, der kræver lille størrelse (miniaturisering), samtidig med at høj rotationsnøjagtighed for både indre og ydre ringe bibeholdes.
6. SX-type (integreret indre ring, adskillelig ydre ring, ultratynd) Struktur: For den samme akseldiameter har SX-typen et mindre tværsnit end RB-typen. På grund af det ultratynde design har hverken de indre eller ydre ringe monteringshuller, hvilket kræver fastgørelse med flanger og lejesæder under installationen. Anvendelse: Velegnet til applikationer, hvor den indre ring roterer.

Industrielle robotlejer: En professionel oversættelse
Industrielle robotlejer er kernekomponenter i robotter, primært brugt i led, drejeenheder og præcisionsdrejeborde.
Hovedtyperne omfatter krydsede rullelejer og tyndvæggede lejer med konstant sektion.
Disse lejer skal modstå belastninger i flere retninger, samtidig med at de tilbyder egenskaber som høj præcision, høj stivhed og lav friktion.

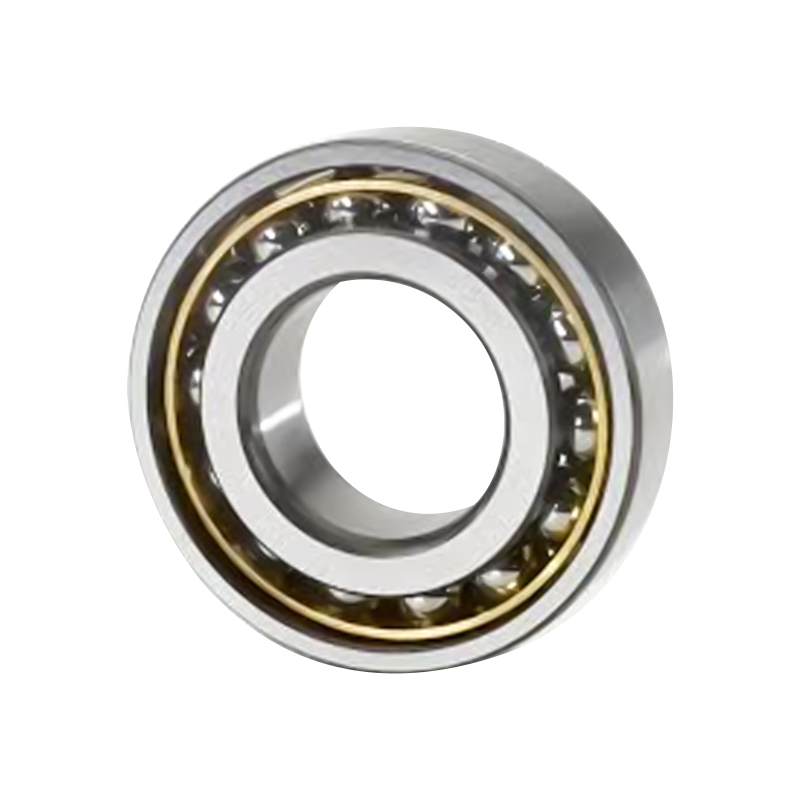

Løbebanerne for de indre og ydre ringe af et vinkelkontaktkugleleje er forskudt i forhold til hinanden i retning af lejeaksen. Dette indikerer, at disse lejer er designet til at optage kombinerede belastninger, dvs. både en radial belastning og en aksial belastning. Den aksiale lastbærende kapacitet af et vinkelkontaktkugleleje øges, når kontaktvinklen øges. Kontaktvinklen er defineret som vinklen mellem linjen, der forbinder kuglens kontaktpunkter og løbebanerne (dvs. den retning, hvorigennem den kombinerede belastning overføres fra den ene løbebane til den anden) og en linje vinkelret på lejeaksen i det radiale plan.

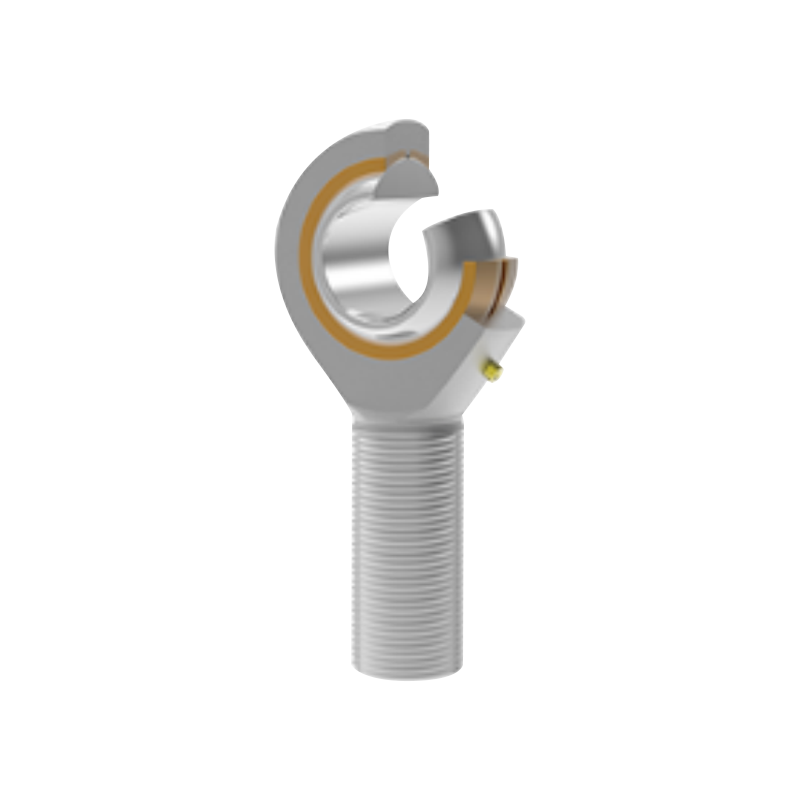

Stangendeleje er essentielle mekaniske komponenter, der bruges i forskellige applikationer til at give roterende og oscillerende bevægelser mellem to forbundne komponenter. De spiller en afgørende rolle i at overføre bevægelse og belastning i forskellige industri- og bilsystemer og tilbyder høj præcision og effektivitet i udfordrende miljøer.

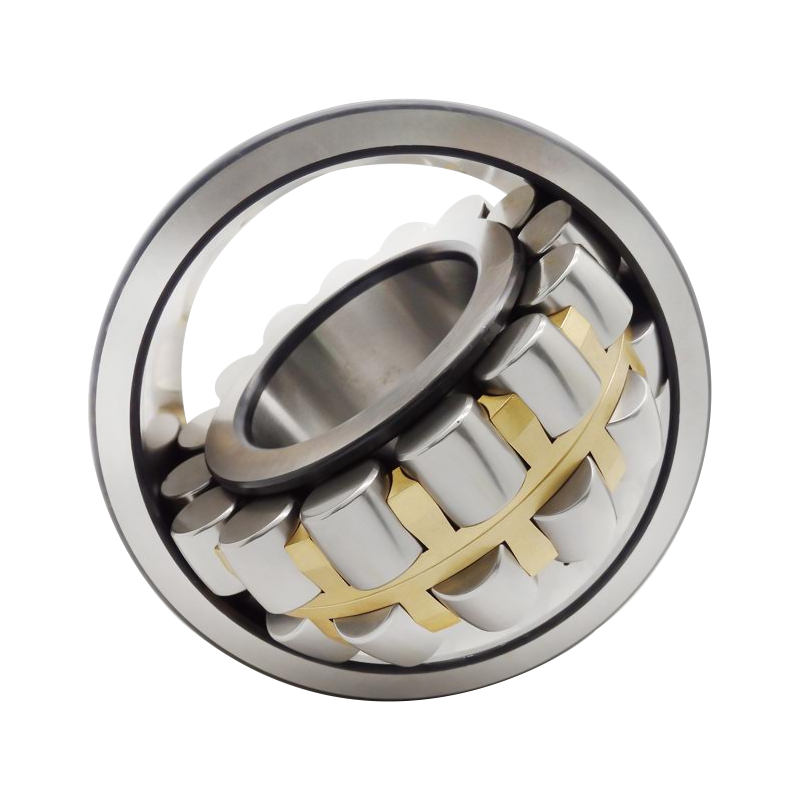

Et sfærisk rulleleje består af en ydre ring med en sfærisk løbebane og en indre ring med to løbebaner, et eller to bure og et sæt sfæriske ruller.
Da midten af ​​den ydre ring's sfæriske løbebane falder sammen med lejecentret, besidder lejet den selvjusterende egenskab (Self-Alignment). Dette sætter den i stand til automatisk at kompensere for skævheder som følge af vinkelfejl mellem akslen og huset eller fra akselafbøjning.
Disse lejer er i stand til at optage tunge radiale belastninger og visse tovejs aksiale belastninger, hvilket gør dem særligt velegnede til applikationer udsat for store belastninger eller vibrationer.
Sfæriske rullelejer fås med to typer boringer: en cylindrisk boring og en konisk boring. Koniske lejer er betegnet med suffikset "K" (med en konus på 1:12) eller "K30" (med en konus på 1:30) efter grundbetegnelsen.

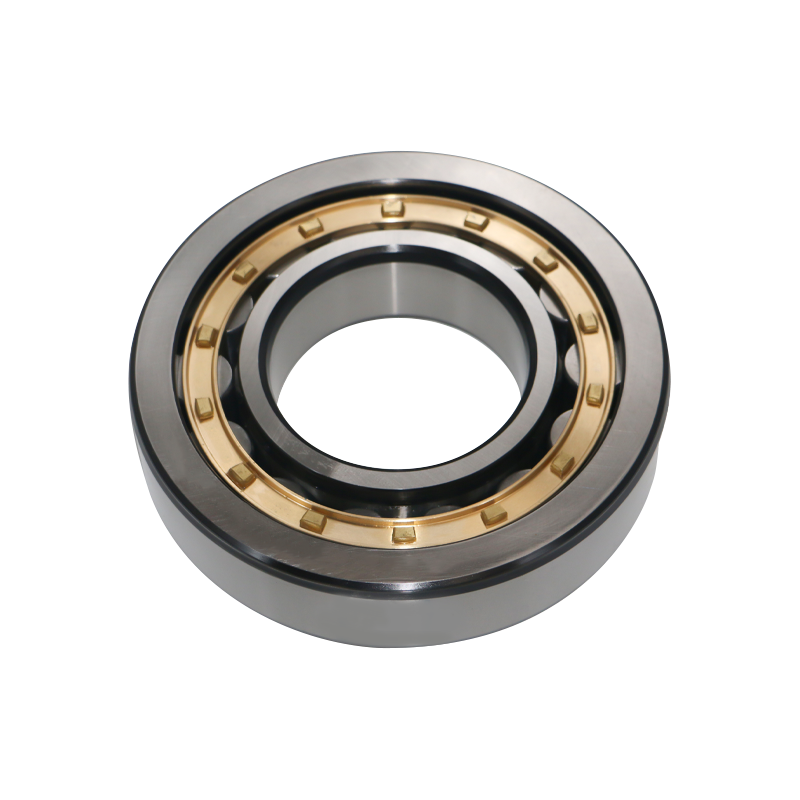

Cylindriske rullelejer er lejer, hvor de cylindriske ruller og løbebanerne er i linjekontakt.
De har en høj belastningskapacitet og optager primært radiale belastninger. På grund af den lave friktion mellem rulleelementerne og ringribberne/flangerne er de velegnede til højhastighedsrotation.
Afhængigt af tilstedeværelsen eller fraværet af flanger på ringene, er de kategoriseret i:
Enkeltrækkede cylindriske rullelejer: Såsom NU, NJ, NUP, N og NF typer.
Dobbeltrækkede cylindriske rullelejer: Såsom NNU og NN typer.
Disse lejer har typisk en adskillelig indre ring og ydre ringstruktur.
Cylindriske rullelejer uden flanger på enten den indre eller ydre ring tillader relativ aksial forskydning mellem de indre og ydre ringe. Følgelig kan disse typer anvendes som ikke-placerende (svævende) lejer (eller "friende lejer").
Cylindriske rullelejer med dobbelte flanger på den ene side og en enkelt flange på den modsatte ring kan modstå en vis grad af aksial belastning i én retning.
Generelt bruger de pressede stålbure eller bearbejdede massive messingbure. Nogle designs bruger dog også støbte polyamidbure.

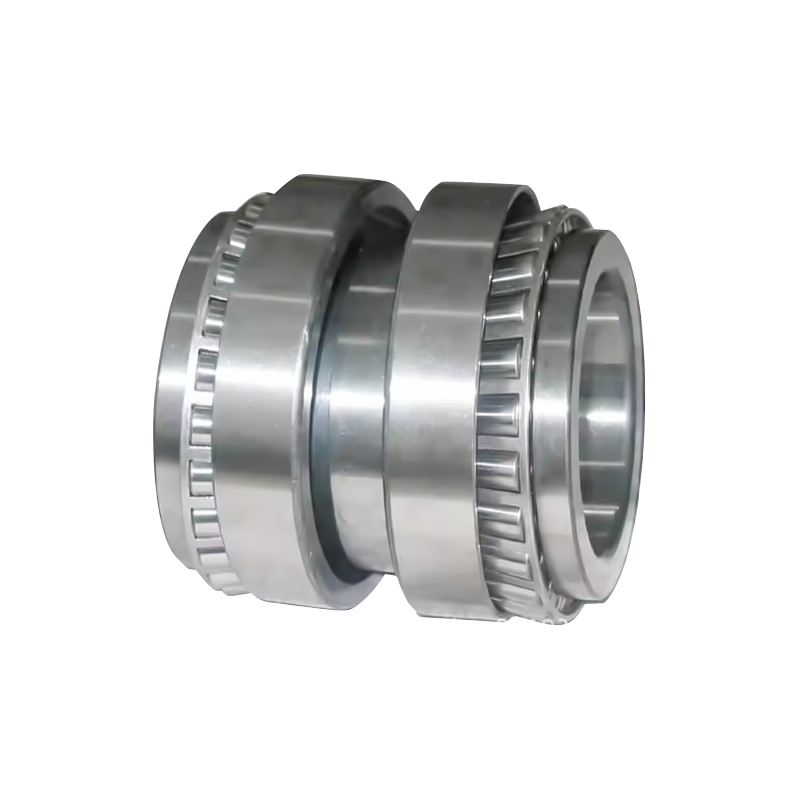

Designet af koniske rullelejer har koniske overflader på skålen (ydre ring), kegle (indre ring) og ruller, hvor spidserne af disse overflader konvergerer på et fælles punkt på lejeaksen.
Ud over metriske serielejer er inch-serielejer også tilgængelige.
Denne type leje er velegnet til applikationer, der involverer tunge eller stødbelastninger.
Koniske rullelejer:
Er i stand til samtidigt at optage radiale belastninger og aksiale belastninger i én retning.
Da en aksial komponentkraft genereres, når denne type leje er radialt belastet, skal to lejer bruges sammen, enten front-to-face eller back-to-back, eller to eller flere lejer skal matches til brug.
Fås i standard, medium og stejl typer, som har forskellige kontaktvinkelstørrelser.
De mellemkoniske metriske serielejer er identificeret med den supplerende kode "C" tilføjet som et suffiks til lejenummeret.
Lejer, hvis ydre ringbredde, lille indvendige diameter af den ydre ring og kontaktvinkel bestemmes i overensstemmelse med ISO 355-specifikationen, er angivet med den ekstra suffikskode "J".

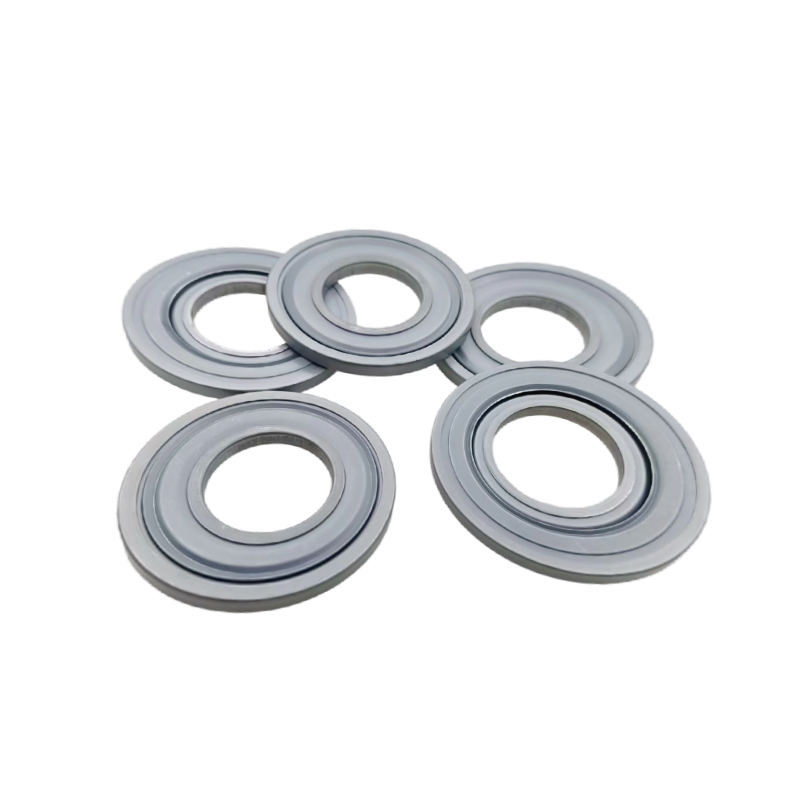

NILOS-RING metaltætningen er et metallisk tætningselement specielt designet til fedtsmurte lejer. Dens formål er at beskytte lejerne mod indtrængen af ​​forurenende stoffer.
NILOS-ringene i helmetal er konstrueret til at forhindre snavs, støv, snavs og andre slibende urenheder i at trænge ind i både kugle- og rullelejer. Dette hjælper med at forlænge oppetiden og levetiden for lejerne, især i barske driftsmiljøer og industrier.

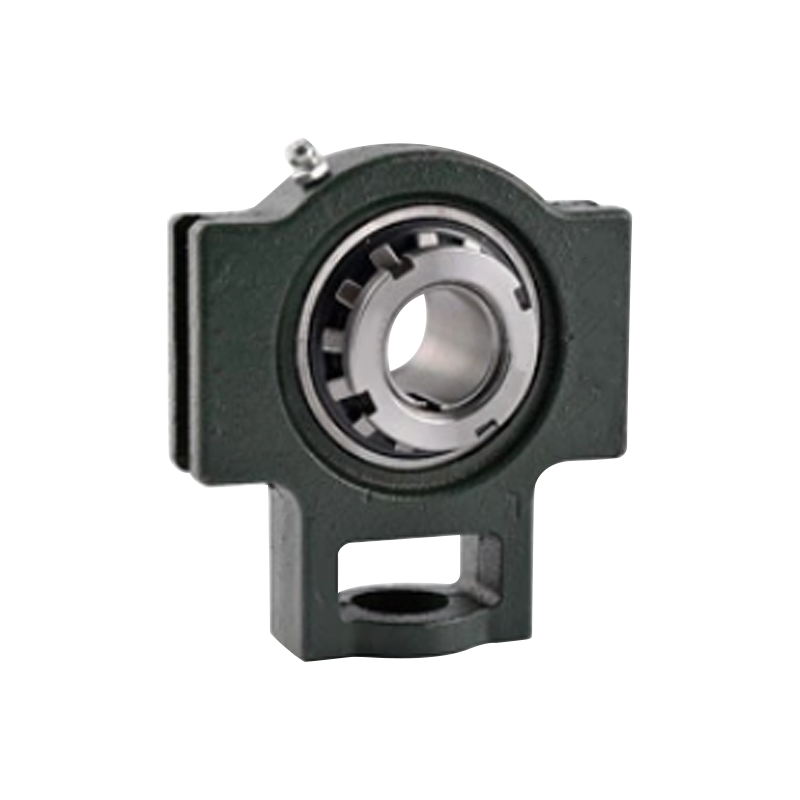

Plummer Block Units / Mounted Bearings En Plummer Block Unit (også kendt som en Mounted Bearing Unit) er en lejesamling, der kombinerer et rulleleje med et lejehus. Det er en lejeenhed, der er klar til installation, som inkluderer et hus med en base og et indsatsleje i en monteringsblok. Monteringsblokken er fastgjort til basen, og akslen indsættes derefter, så de indvendige komponenter kan rotere. Kerneværdien af ​​disse enheder ligger i, at de er fuldstændigt selvstændige, forsmurte enheder, der er klar til at blive monteret på udstyr, hvilket i høj grad forenkler monteringsprocessen for mekaniske maskiner. Strukturelle egenskaber ved monterede lejer Monterede lejeenheder anvender et integreret design af lejet og monteringshuset. Ved selvjusterende typer er lejet sikret med en låsering (eller holdering). Disse enheder har automatisk selvjusteringsevne, hvilket gør det muligt for dem at håndtere akselfejl eller vinkelfejl op til 3°.
