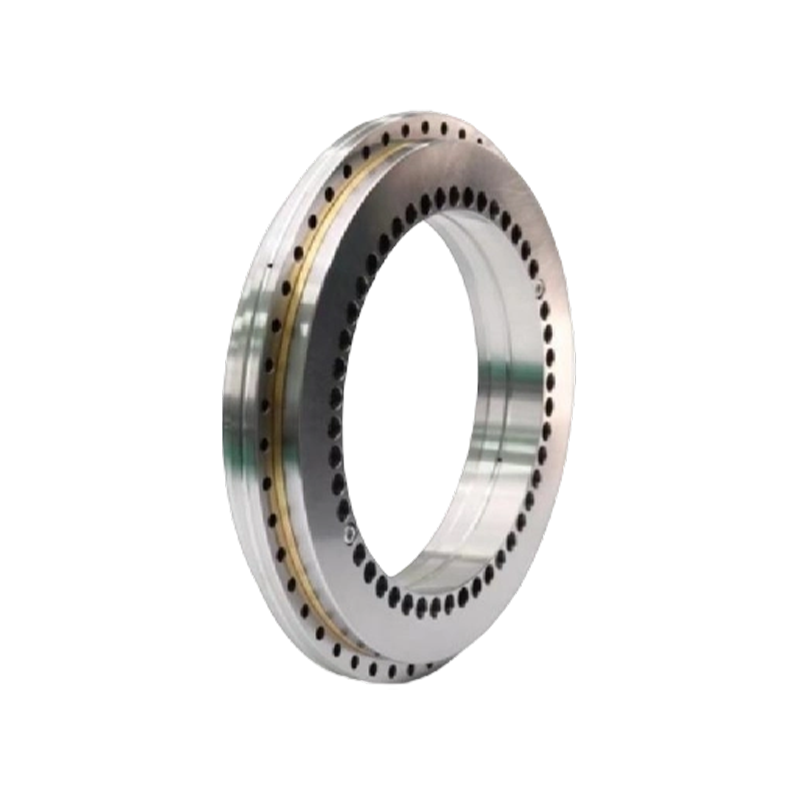

YRT præcision drejeskive leje

YRT Precision drejeskivelejer består af en tryk/radial husring, en tryk/radial akselring, en trykskive, to nålerulleholdere og et sæt radiale cylindriske ruller. Husringen og akselringen har jævnt fordelte monteringsskruehuller. Denne type leje har høj aksial og radial belastningskapacitet, høj stivhed og meget høj præcision.

Kontakt os

PREV：No previous product NÆSTE：YRTM vinkelmåling leje

Beskrivelse
Specifikationer
Kontakt os

Funktioner af YRT roterende bordlejer:
1. Kombineret leje:
YRT-lejer er kombinerede lejer, der integrerer funktionerne af radial- og tryklejer. De kan samtidigt modstå radiale og aksiale belastninger fra forskellige retninger og kan også modstå drejningsmoment.
2. Høj præcision:
YRT-lejer har typisk meget høj præcision, hvilket muliggør nøjagtig rotation og positionering.
3. Stivhed:
YRT-lejer har høj stivhed, hvilket bevarer stabiliteten under høje belastningsforhold. Applikationer, der kræver store arbejdsbelastninger, sikrer lejepålidelighed under høje belastninger.
4. Høj drejningsmomentkapacitet:
YRT-lejer er designet til at modstå høje momentbelastninger, afgørende for applikationer, der kræver rotation og høj momentoverførsel.
5. Nem installation og vedligeholdelse:
YRT-lejer har typisk en enkel struktur, hvilket letter installation og vedligeholdelse. Dette bidrager til langsigtet lejepålidelighed.

Anvendelsesområder:
YRT-lejer er meget udbredt inden for forskellige områder, herunder industrielle robotarme, værktøjsmaskiner, printudstyr, medicinsk udstyr og rumfartsudstyr. Deres alsidighed og høje ydeevne gør dem til et foretrukket valg til adskillige tekniske applikationer.

Forholdsregler for brug af YRT drejeskivelejer:
1. Hold lejet og dets omgivelser rene
Selv mikroskopiske støvpartikler kan påvirke lejerne negativt.
2. Brug med forsigtighed
Stærke stød under brug kan forårsage ridser og fordybninger, hvilket fører til ulykker.
3. Brug passende værktøjer
Undgå at erstatte eksisterende værktøjer; brug kun passende værktøjer.
4. Vær opmærksom på lejekorrosion
Sved på dine hænder kan forårsage rust under drift, så sørg for at bruge rene hænder og brug handsker, hvis det er muligt.

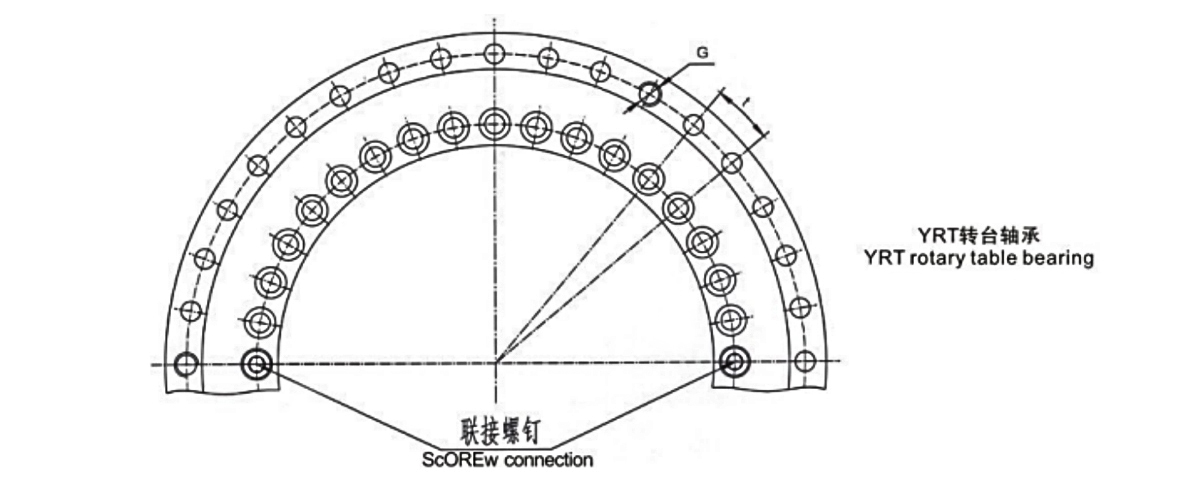

Skrue forbindelse ANTAL	Forbind skruer huller		Pitch t	Stramning drejningsøjeblik af skrue	Grundlæggende nominel belastning				Begrænset hastighed	Friktion moment	Vægt	Lejetype
					Aksial		Radial
					Dynamisk	Statisk	Dynamisk	Statisk
				Ma	Ca	Coa	Cr	Cor	Fedtsmøring
	G	ANTAL	ANTALXt	Nm	KN				r/min	Nm	≈Kg
2	一	一	12×30°	8.5	38	158	28.5	49.5	600	2.5	1.6	YRT50
2	一	一	12×30°	8.5	56	255	42.5	100	530	3	2.4	YRT80
2	M5	3	18×20°	8.5	76.5	415	47.5	120	430	3	4.1	YRT100
2	M8	3	24×15°	14	102	540	52	143	340	7	5.3	YRT120
2	M8	3	36×10°	14	112	630	56	170	320	10	6.2	YRT150
2	M8	3	48×75°	14	118	710	69.5	200	280	12	7.7	YRT180
2	M8	3	48×75°	14	120	765	81.5	220	260	14	9.7	YRT200
2	M12	3	36×10°	34	160	1060	93	290	200	20	18.3	YRT260
2	M12	3	36×10°	34	275	1930	120	345	170	40	25	YRT325
2	M12	3	48×75°	34	300	2280	186	655	140	55	33	YRT395
2	M12	3	48×75°	34	355	2800	200	765	120	70	45	YRT460
2	M12	6	48×75°	68	490	4250	228	965	80	140	89	YRT580
2	M12	6	48×75°	116	870	7400	430	1700	65	200	170	YRT650
3	M16	6	60×6°	284	1000	10010	455	1800	50	300	253	YRT850
3	M16	6	60×6°	284	1290	11400	530	2040	40	600	312	YRT950
6	M¹6	6	72×5°	284	1380	12000	620	2650	35	800	375	YRT1030
6	M16	6	72×5	284	1435	12850	745	2800	25	1000	450	YRT1200

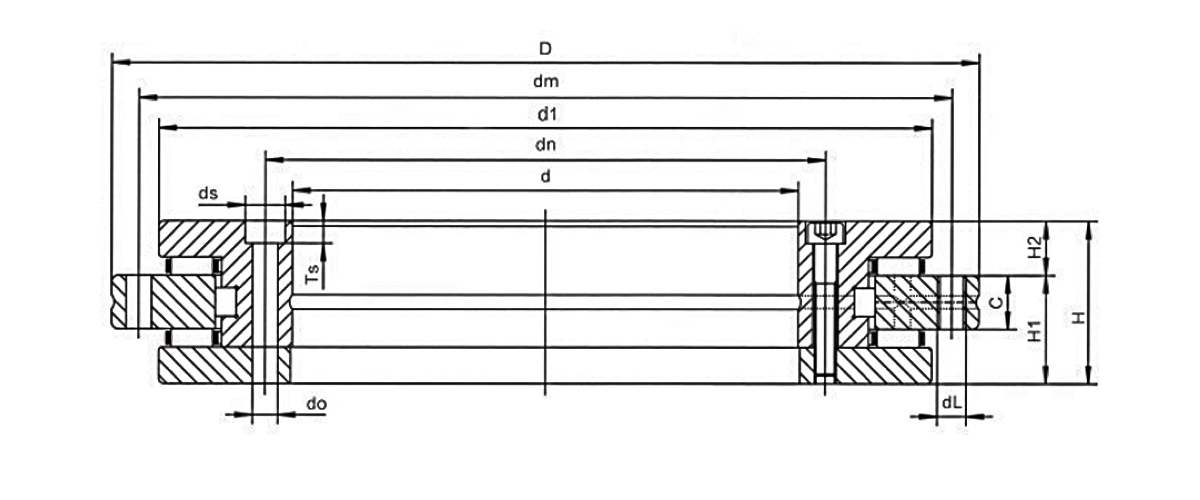

Lejetype	Overordnet dimension									Fastgørelseshullerne
	d	D	H	H1	H2	C	d1	dn	dm	Indvendig ring				Udvendig ring
	Enhed: mm									gør	ds	Ts	ANTAL	dL	ANTAL
	Enhed: mm									mm			ANTAL	mm	ANTAL
YRT50	50	126	30	20	10	10	105	63	116	5.6	9	4.2	10	5.6	12
YRT80	80	146	35	23.35	11.65	12	130	92	138	5.6	10	4.2	10	4.6	12
YRT100	100	185	38	25	13	12	160	112	170	5.6	10	5.4	16	5.6	15
YRT120	120	210	40	26	14	12	184	135	195	7	11	6.2	22	7	21
YRT150	150	240	40	26	14	12	214	165	225	7	11	6.2	34	7	33
YRT180	180	280	43	29	14	15	244	194	260	7	11	6.2	46	7	45
YRT200	200	300	45	30	15	15	274	215	285	7	11	6.2	46	7	45
YRT260	260	385	55	36.5	18.5	18	345	280	365	9.3	15	8.2	34	9.3	33
YRT325	325	450	60	40	20	20	415	342	430	9.3	15	8.2	34	9.3	33
YRT395	395	525	65	42.5	22.5	20	486	415	505	9.3	15	8.2	46	9.3	45
YRT460	460	600	70	46	24	22	560	482	580	10	15	8.2	46	10	45
YRT580	580	750	90	60	30	30	700	610	720	11.4	18	11	46	11.4	42
YRT650	650	870	122	78	44	34	800	680	830	14	20	13	45	14	42
YRT850	850	1095	124	80.5	43.5	37	1018	690	1055	18.5	26	17	57	18.5	54
YRT950	950	1200	132	86	46	40	1130	990	1160	18.5	26	17	57	18.5	54
YRT1030	1030	1300	145	92.5	52.5	40	1215	1075	1255	18.5	26	17	66	18.5	66
YRT1200	1200	1490	164	108	56	52	1410	1240	1445	18.5	26	17	66	18.5	66
