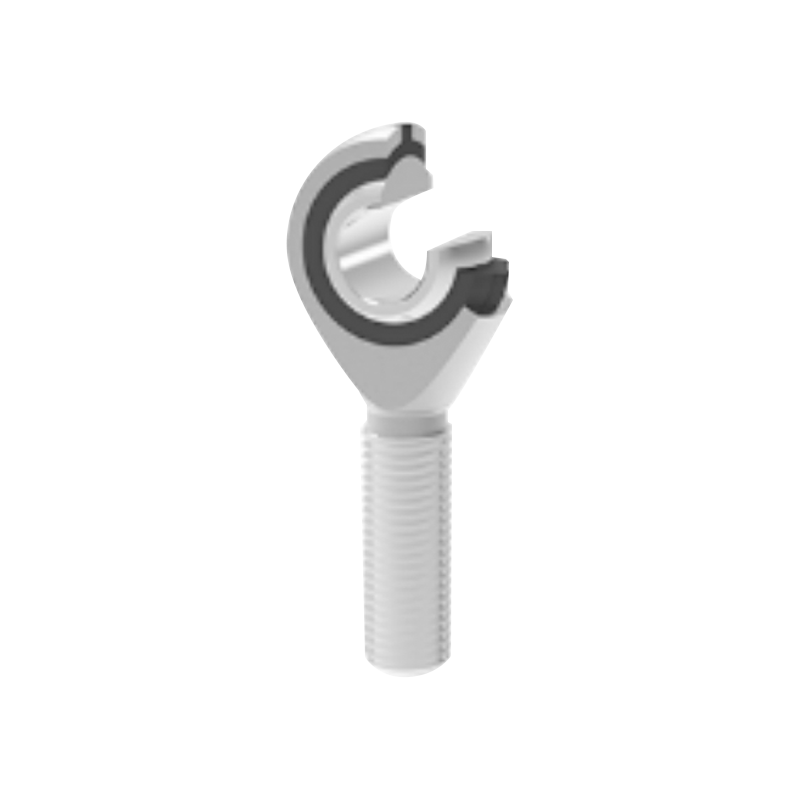

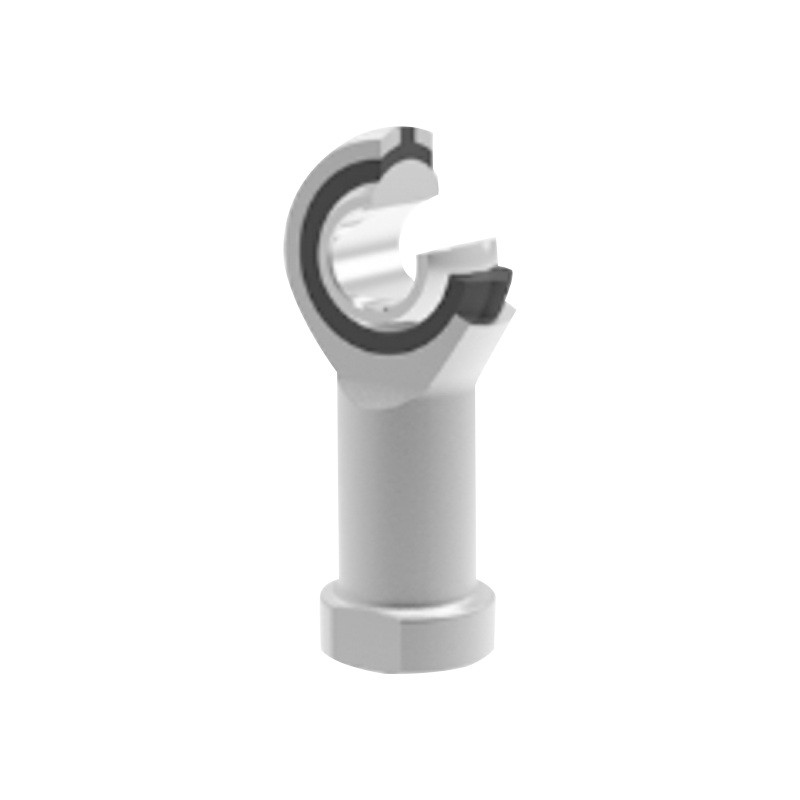

SIBP/SABP præcisionsstangendeleje

Denne serie består af kompakte, selvsmørende sfæriske sfæriske lejer med stangende, der omfatter et stangendelegeme, inderring og PTFE-plastforing. Stangens endelegeme er lavet af kulstofstål med en galvaniseret overflade; den indvendige ring er lavet af lejestål, hærdet og sfærisk hårdforkromet. Dens glidende overflade passer direkte sammen med PTFE-plastikken og opnår smørefri drift.

Kontakt os

FORRIGE：SIK/SAK Vedligeholdelsesfri selvsmørende stangendelejer NÆSTE：SIZP-gevind, selvsmørende stangendeleje med PTFE-indsats

Beskrivelse
Specifikationer
Kontakt os

·Produktnummer:
SIBP…N 5–20
SABP…N 5–20
·Glidende friktionspar: Stål / PTFE plast
· Driftstemperaturområde: -40℃～＋75℃
·Tilpasningsmuligheder:
Trådtilpasning: Tilpasning af ikke-standard stigning eller speciel gevindpræcision understøttes.
Venstre tråd: Modelnummeret og gevindmærkningen på venstregevind skal indeholde "L" og "venstre". Eksempel:
Indvendig gevind: SILBP20N M20×1,5 venstre 6H
Ekstern tråd: SALBP20N M20×1,5 venstre 6g
Stangendelejer med forskellige stigninger eller specielle gevindpræcisionskrav er tilgængelige.
Hvis det er et venstregevind, skal lejemodellen og gevindmærket markeres med "L" og "venstre", for eksempel: SILBP20N M20×1,5 venstre 6H, SALBP20N M20×1,5 venstre 6g.

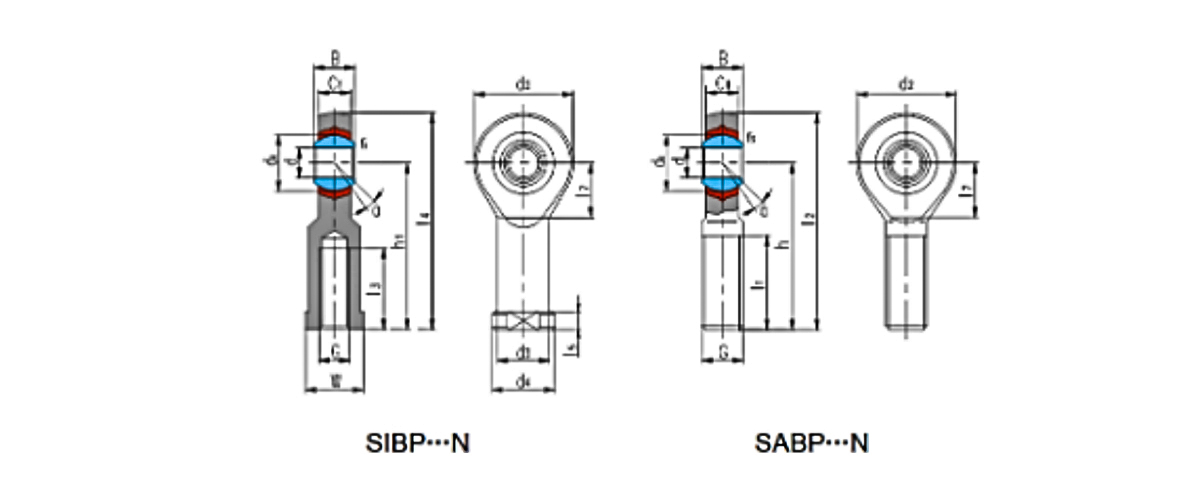

Leje nummer	Dimensioner mm/tommer																Indlæs ratings kN		Vægt ≈kg
	Dimensioner mm/tommer																Indlæs ratings kN
	d	B	dₖ	C1 max	d2	G 6H	h₁	I₃ min	I₄	I₅	I₇	W	d3	d4	rₛ min	α° ≈	Dynamisk	Statisk
SIBP5N	5	8	11.112	6	16	M5	27	14	35	4	B	9	9	11	0.3	13	3.25	5.3	0.016
SIBP6N	6	9	12.7	6.75	18	M6	30	14	39	5	9	11	10	13	0.3	13	4.25	6.8	0.028
SIBP8N	8	12	15.88	9	22	M8	36	17	47	5	11	14	12.5	16	0.3	14	7.1	114	0.044
SIBP10N	10	14	19.05	10.5	26	M10	43	21	56	6.5	13	17	15	19	0.3	14	9.8	14.3	0.072
SIBP12N	12	16	22.23	12	30	M12	50	24	65	6.5	15	19	17.5	22	0.3	13	13.2	17	0.108
SIBP14N	14	19	25.4	13.5	34	M14	57	27	74	8	16	22	20	25	0.3	16	17	27.5	0.161
SIBP16N	16	21	28.58	15	38	M16	64	33	83	8	17.5	22	22	27	0.3	15	21.4	34.5	0.225
SIBP18N	18	23	31.75	16.5	42	M18×1,5	71	36	92	10	19.5	27	25	31	0.6	15	26	41.5	0.295
SIBP20N	20	25	34.93	18	48	M20×1,5	77	40	100	10	21.5	30	27.5	34	0.6	15	31	50	0.382

Leje nummer	Dimensioner mm/tommer												Indlæs ratings KN		Vægt ≈kg
	Dimensioner mm/tommer												Indlæs ratings KN
	d	B	dₖ	C1 max	d2	G 6g	h	I₁ min	I₂	I₇	rₛ min	α° ≈	Dynamisk	Statisk
SABP6N	5	8	11.112	6	16	M5	33	20	41	-	0.3	13	3.25	5.3	0.016
SABP6N	6	9	12.7	6.75	18	M6	36	22	45	-	0.3	13	4.25	6.8	0.026
SABP8N	B	12	15.88	9	22	M8	42	25	53	-	0.3	14	7.1	10	0.044
SABP10N	10	14	19.05	10.5	26	M10	48	29	61	-	0.3	14	9.8	12.5	0.072
SABP12N	12	16	22.23	12	30	M12	54	33	69	-	0.3	13	13.2	15	0.108
SABP14N	14	19	25.4	13.5	34	M14	80	38	77	-	0.3	16	17	25.5	0.161
SABP16N	16	21	28.58	15	38	M16	86	40	85	-	0.3	15	21.4	34.5	0.225
SABP18N	18	23	31.75	16.5	42	M18×1,5	72	44	93	23	0.6	15	26	41.5	0.295
SABP20N	20	25	34.93	18	46	M20×1,5	78	47	101	25	0.6	15	31	50	0.382
