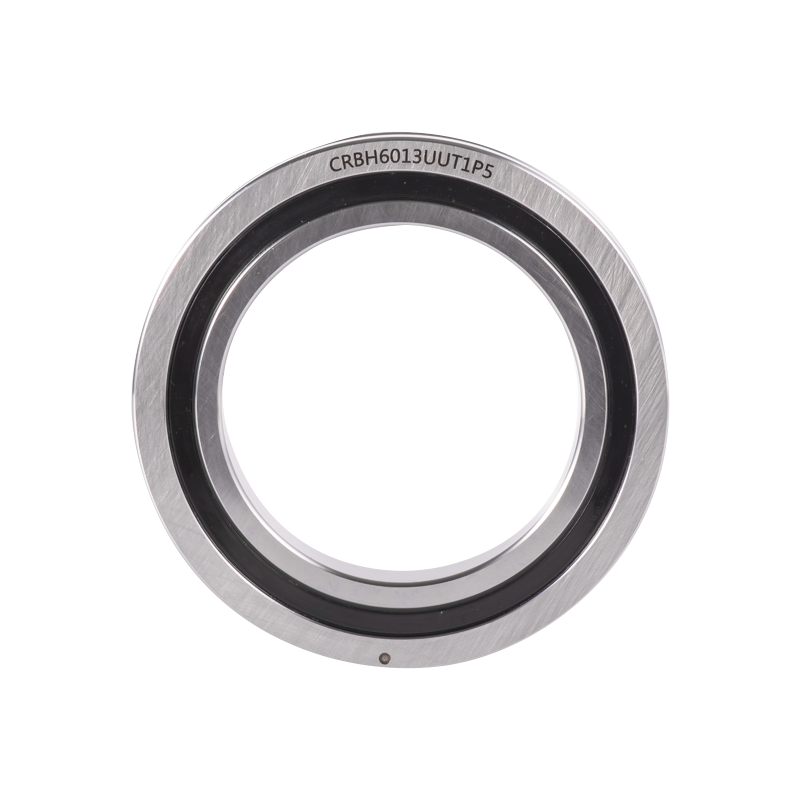

CRBH Ultra tyndt præcisionsleje

CRBH Ultra Thin Precision Bearing er en ultratynd version af RU-typen, med høj stivhed og høj præcision. Denne model mangler monteringshuller på de indre og ydre ringe, hvilket kræver flanger og støttesæder til installation. Lejet består af en ydre ring, en indre ring og rullende plastikbeskyttelsesblokke. Den ydre ring har et gittermønster og er sikret med tre stramningsringe, velegnet til applikationer, hvor den indre ring roterer.

Contact Us Kontakt os

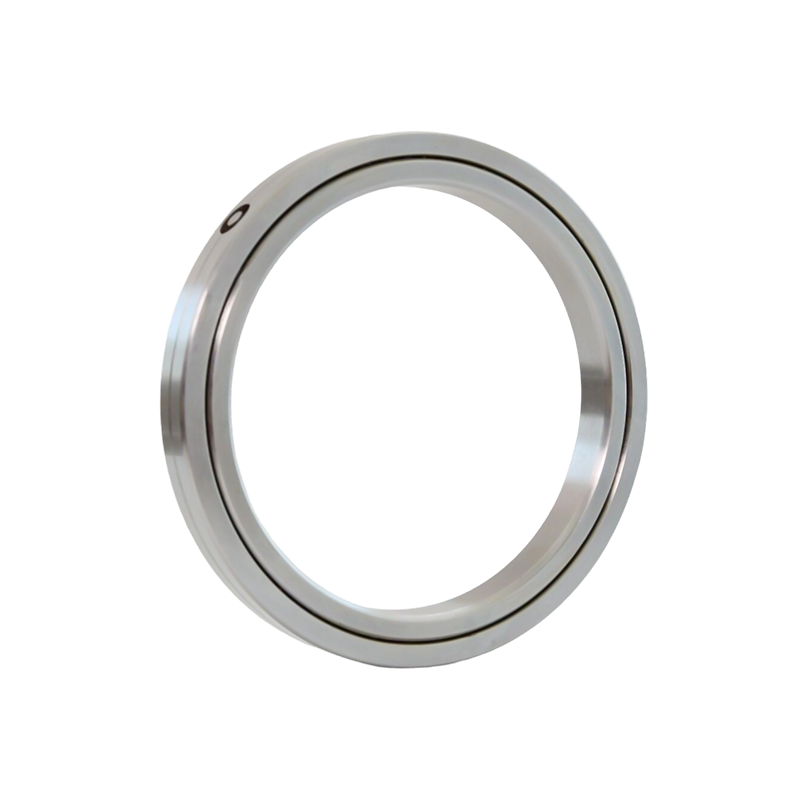

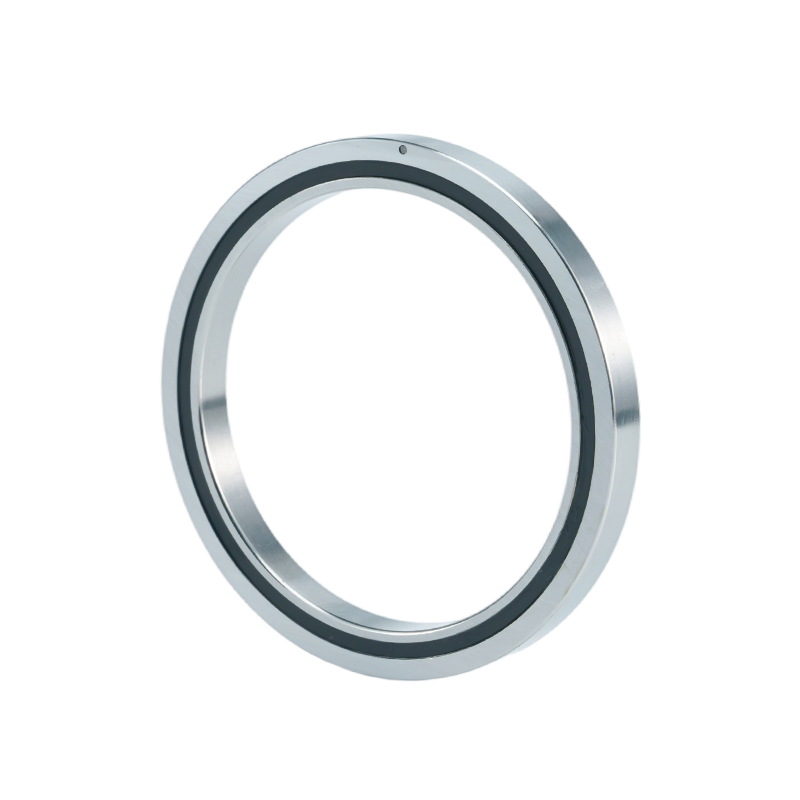

PREV：RA tyndt krydsrulleleje NÆSTE：SX tyndt profil præcisionsleje
  • Beskrivelse
  • Specifikationer
  • Kontakt os

Leje fordele
1. Høj stivhed og høj præcision: Ortogonalt arrangerede cylindriske ruller mellem de indre og ydre ringe øger stivheden og løbenøjagtigheden.
2. Separatordesign: Separatorer er installeret mellem rullerne for at sikre jævn rotation.
3. Nem installation: Monteringshuller på de indre og ydre ringe letter hurtig montering i udstyret.
4. Åbne og forseglede typeindstillinger: Forseglede lejer er udstyret med specielle syntetiske gummipakninger for ekstra beskyttelse.

Salgspunkter
Tynd og høj præcision: Præcision op til P2 og P4, velegnet til roterende applikationer med høj præcision.
Tyndt tværsnitsdesign: Betydeligt forbedret stivhed sammenlignet med traditionelle lejer.

Ansøgninger
CRBH-type lejer er velegnede til applikationer, der kræver små tværsnitsdimensioner og højpræcisionsrotation, såsom præcisionsdrejeborde, robotarms roterende led, medicinsk udstyr og måleinstrumenter.

Sammenligning af fordele
Sammenlignet med kuglelejer forbedrer lejer af CRBH-typen markant stivheden gennem linjekontaktstrukturen på cylindriske ruller. Sammenlignet med dobbeltrækkede vinkelkontaktkuglelejer øger dets mindre tværsnitsdesign stivheden med 3 til 4 gange, hvilket opfylder højere ydeevnekrav.

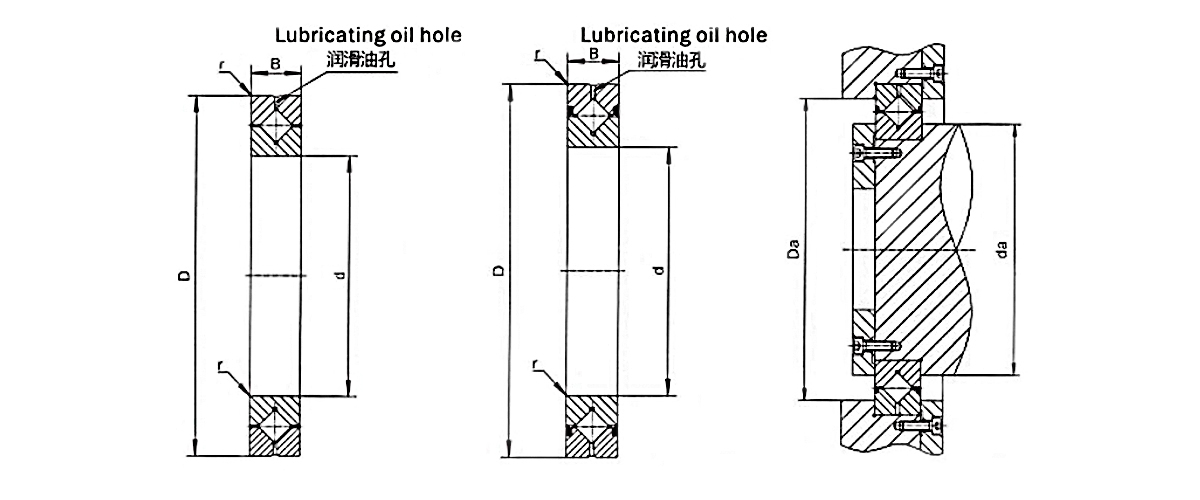

Leje Type Dimension Skulder Størrelse Grundlæggende belastningsvurdering(rad Vægt
Indvendig diameter Udvendig diameter Høj Chamfer Cr Cor
d D B Rmin da Da KN KN kg
CRBH 208 A 20 36 8 0.3 24 31 2.91 2.43 0.04
CRBH 258 A 25 41 8 0.3 29 36 3.12 2.81 0.05
CRBH 3010 A 30 55 10 0.3 36.5 48.5 7.6 8.37 0.12
CRBH 3510 A 35 60 10 0.3 41.5 53.5 7.9 9.13 0.13
CRBH 4010 A 40 65 10 0.3 46.5 58.5 8.61 10.6 0.15
CRBH 4510 A 45 70 10 0.3 51.8 63.5 8.86 11.3 0.16
CRBH   5013A 50 80 13 0.6 56 74 17.3 20.9 0.29
CRBH   6013A 60 90 13 0.6 66 84 18.8 24.3 0.33
CRBH7013A 70 100 13 0.6 76 94 20.1 27.7 0.38
CRBH   8016A 80 120 16 0.6 88 112 32.1 43.4 0.74
CRBH   9016A 90 130 16 0.6 98 122 33.1 46.8 0.81
CRBH 10020 A 100 150 20 0.6 110 140 50.9 72.2 1.45
CRBH11020 A 110 160 20 0.6 120 150 52.4 77.4 1.56
CRBH 12025 A 120 180 25 1 132 168 73.4 108 2.62
CRBH 13025 A 130 190 25 1 142 178 75.9 115 2.82
CRBH 14025 A 140 200 25 1 152 188 81.9 130 2.96
CRBH 15025 A 150 210 25 1 162 198 84.3 138 3.16
CRBH 20025 A 200 260 25 1 212 248 92.3 169 4
CRBH 22025 A 220 280 25 1.5 254.9 283.1 92.3 171 4.1
CRBH 24025 A 240 300 25 2 263.4 291.6 68.3 145 4.5
CRBH 25025 A 250 310 25 1.5 262 298 102 207 4.97
CRBH 25030 A 250 330 30 2.5 270.5 304.5 126 244 8.1
CRBH 25040 A 250 355 40 2.5 278.1 323.3 195 348 14.8
CRBH 30025 A 300 360 25 1.5 313.9 342.1 75.5 178 5.9
CRBH 30035 A 300 395 35 2.5 323.8 366.2 183 367 13.4
CRBH 30040 A 300 405 40 2.5 330.4 372.8 212 409 17.2
CRBH 35020 A 350 400 20 1 362.1 384.7 54.1 143 3.9
CRBH 40035 A 400 480 35 2.5 422 456 156 370 14.5
CRBH 40040 A 400 510 40 2.5 429.8 472 241 531 23.5
CRBH 45025 A 450 500 25 1 460.7 483.3 61.7 182 6.6
CRBH 50025 A 500 550 25 1 512.9 535.5 65.5 201 7.3
CRBH 50040 A 500 600 40 2.5 527.6 570 239 607 26
CRBH 50050 A 500 625 50 2.5 533.3 589.9 267 653 41.7
CRBH 60040 A 600 700 40 3 625.8 668.2 264 721 29
