I en verden af mekaniske koblinger er det ydmyge stangendeleje - ofte omtalt som et sfærisk glideleje - den ubesungne helt, der muliggør kontrolleret bevægelse, mens den imødekommer fejljustering. Det er dog ikke alle stangender, der er skabt lige. Når en applikation kræver enestående belastningskapacitet, termisk stabilitet og pålidelighed, bliver valget af en specifik model kritisk. Den SIZJ12 leje er en iøjnefaldende mulighed i inch-seriens stangendekategori. Denne guide giver et dybt teknisk dyk ind i, hvorfor netop denne model, med dens stål-på-stål glidende kontaktflader og robuste kulstofstålkonstruktion, er det foretrukne valg for ingeniører, der står over for ekstreme driftsforhold i sektorer som entreprenørmaskiner, emballage og industriel automation.

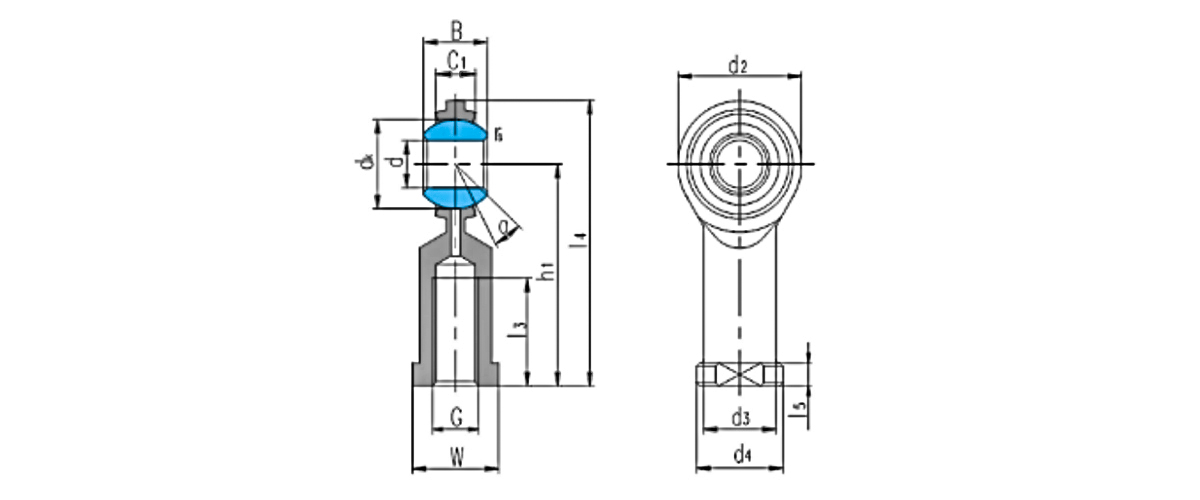

Definition af SIZJ12: Kernespecifikationer og dimensioner

Før du udforsker dens ydeevnefordele, er det vigtigt at forstå de fysiske og mekaniske parametre, der definerer dette leje. SIZJ12 er en hungevindstangsende, som adskiller den fra hangevindvarianter og bestemmer, hvordan den integreres i en samling. Den har et 1/2-20 UNF gevind, hvilket gør den kompatibel med standard kejserlige fastgørelseselementer. Stål-på-stål-designet, hvor både kuglen og løbet er lavet af hærdet kulstofstål, byder på en unik kombination af høj belastningsevne og slidstyrke. Nedenfor er en detaljeret opdeling af dens kritiske dimensioner og vurderinger.

Den dynamiske belastningsværdi på 28 kN sætter et højt benchmark for denne størrelsesklasse, og den statiske belastningsværdi er lige så imponerende. Disse data bekræfter, at SIZJ12 ikke blot er en passiv komponent, men et strukturelt element, der er i stand til at modstå betydelige kræfter i krævende bevægelseskontrolsystemer.

Belastningsværdier og mekanisk robusthed: 28 kN benchmark

Den SIZJ12 bæreevne 28 kN er ikke et vilkårligt tal; det er et resultat af minutiøse tekniske beregninger, der tager højde for lejets geometri, materialeegenskaber og varmebehandling. Denne dynamiske belastningsværdi (C) angiver den belastning, under hvilken lejet kan opnå en minimumslevetid på 100.000 oscillationscyklusser under ideelle forhold. Til applikationer, der involverer cyklisk belastning - såsom robotarme i automatisering eller ledforbindelser i entreprenørmaskiner - betyder evnen til at opretholde 28 kN dynamiske belastninger, at lejet kan fungere pålideligt i opgaver som at løfte, skubbe eller vippe tunge komponenter.

Statisk belastningskapacitet og sikkerhedsmargener

Den statiske belastningsværdi (C0) for SIZJ12 er markant højere, ofte over 35 kN, hvilket giver en generøs sikkerhedsmargin for stødbelastninger, der ofte forekommer i tunge maskiner. Til et typisk stangendeleje brugt i en stangendeleje til entreprenørmaskiner scenarie – for eksempel styreleddet på en hjullæsser – de øjeblikkelige belastningsspidser kan overstige den gennemsnitlige driftsbelastning med en faktor på 2 eller 3. SIZJ12's evne til at absorbere sådanne spidser uden permanent deformation sikrer integriteten af hele koblingssystemet. Nedenfor er en sammenlignende repræsentation af belastningskapaciteter.

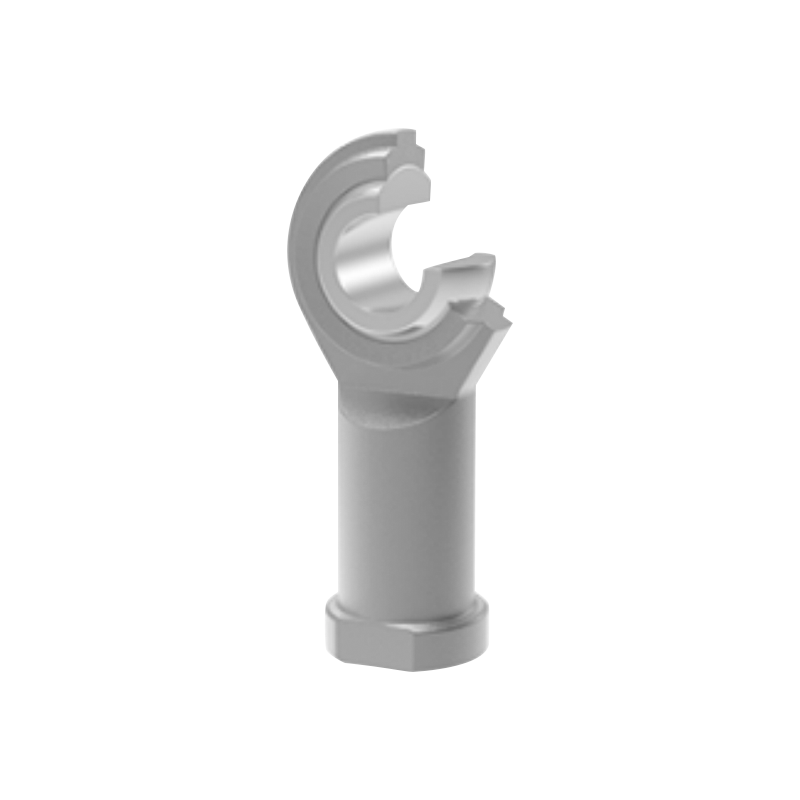

SIZJ12 tilhører familien af hun stang ende leje komponenter, kendetegnet ved et indvendigt gevind, der accepterer en han-tap eller -stang. Det specifikke 1/2-20 UNF gevind er et Unified Fine gevind med 20 gevind pr. tomme. Denne fine stigning tilbyder adskillige mekaniske fordele i forhold til grove gevind: bedre justeringsopløsning, højere trækspændingsområde og overlegen modstandsdygtighed over for at løsne sig under vibrationer. For automatiseringssystemer, hvor præcise stanglængdejusteringer er kritiske, eller til emballeringsudstyr, der oplever kontinuerlige cykliske vibrationer, sikrer det fine gevind, at indstillingen forbliver stabil over tid.

Når man vælger mellem hun- og hanstangsender, afhænger valget ofte af montagearkitekturen. Hun-stangender som SIZJ12 bruges typisk, når fastgørelsespunktet kræver en gaffel eller et beslag med et gennemgående hul, hvilket giver en ren og kompakt forbindelse. Den SIZJ12 leje er også tilgængelig i en venstregevind variant, betegnet som SILZJ12, til applikationer, der kræver justering af spændespænde. Beslutningen mellem SIZJ12 vs SILZJ12 venstregevind er dikteret af behovet for tilspænding med uret eller mod uret under montering eller vedligeholdelse.

Trådstyrke og engagement

Med et 1/2-20 UNF-gevind giver SIZJ12 en høj grad af gevindindgrebsstyrke, hvilket er essentielt, når lejet bruges som et bærende element i spænding. Trækspændingsområdet for et 1/2-20 UNF-gevind er ca. 0,1599 sq.in, hvilket svarer til en modstandsdygtig belastningskapacitet på over 30 kN for standardstålbolte, hvilket effektivt matcher lejets statiske belastningsværdi. Denne balance sikrer, at tråden ikke bliver det svageste led i koblingen.

Et af de hyppigst stillede spørgsmål om SIZJ12 vedrører dens adfærd i høje termiske miljøer. Standard stangendeleje til højtemperaturapplikationer skal kæmpe med termisk udvidelse, nedbrydning af smøremiddel og potentielle ændringer i materialets hårdhed. SIZJ12, med sin konstruktion i helt stål, håndterer disse udfordringer usædvanligt godt. Den termiske udvidelseskoefficient for hærdet kulstofstål er ca. 11-13 µm/m·°C, hvilket betyder, at ved en temperaturforskel på 150°C er dimensionsændringen i en 30 mm ydre diameter mindre end 0,06 mm – godt inden for typiske frirum.

Smørestrategi for ekstrem varme

Mens glideparret stål-på-stål kan fungere uden smøring i korte perioder, kræver optimal ydeevne i højtemperaturmiljøer et omhyggeligt smøreregime. Højtemperaturfedt baseret på polyurea eller PTFE-fortykkede syntetiske olier bevarer deres viskositet op til 180°C og kan påføres gennem den medfølgende smørefitting. Til anvendelser, der overstiger 200°C, anbefales faste smøremidler såsom molybdændisulfid (MoS2) eller grafit. Denne tilpasningsevne gør SIZJ12 til et alsidigt valg til ovne, ovnvogne og motorrumsforbindelser, hvor temperaturen svinger dramatisk.

Nøgledata for termisk ydeevne: SIZJ12 er blevet valideret i kontinuerlig drift ved omgivende temperaturer på 180°C med passende højtemperaturfedt, som viser mindre end 5 % stigning i radial frigang efter 5000 oscillationscyklusser – hvilket viser fremragende termisk stabilitet og slidstyrke.

Alsidigheden af SIZJ12 leje gør det til en fast bestanddel på tværs af flere industrisektorer. Hver applikation udnytter forskellige aspekter af dens ydeevneportefølje.

Entreprenørmaskiner og tungt materiel

I riget af stangendeleje til entreprenørmaskiner , SIZJ12 er ofte specificeret til styreled, stabilisatorstænger og cylinderophæng. Nøglekravene her er høj slagfasthed og evnen til at modstå forurening fra støv og affald. Stål-på-stål-designet er til en vis grad tolerant over for partikelindtrængning, og de hærdede overflader modstår slid fra sand og cementstøv. En typisk gravemaskine bruger snesevis af stangendelejer i sine hydrauliske og mekaniske koblinger, hvilket gør pålidelighed til en topprioritet for flådeoperatører.

Automatisering og robotsystemer

In automatisering stang ende leje applikationer, præcision og repeterbarhed er altafgørende. Robotarme, pick-and-place-enheder og automatiske vejledte køretøjer (AGV'er) bruger stangender til at forbinde aktuatorer til led. Den høje præcision af SIZJ12-boringen og den ydre diameter (ISO H7/h6-tolerancer) sikrer minimalt spil, hvilket betyder nøjagtig positionering. For eksempel, i et servodrevet led i en pakkelinje, tillader lejets konsekvente friktionsmoment, at servomotoren fungerer inden for dens lukkede kredsløbskontrolparametre uden uventede drejningsmomentspidser.

Maskiner til emballageindustrien

Den leje til emballageindustrien står ofte over for høje cykliske hastigheder og intermitterende udvaskningsprocedurer. Mens SIZJ12 ikke er korrosionsbestandig som standard (der er kulstofstål), specificerer mange emballageingeniører det i områder, der er beskyttet mod direkte fugt, eller de påfører en korrosionsbestandig belægning. Dens evne til at håndtere højhastighedsoscillationen i filmforseglingskæber eller kartonfoldemekanismer gør det til et populært valg, især når det kombineres med automatiserede smøresystemer, der sikrer ensartet ydeevne over millioner af cyklusser.

At vælge det rigtige SIZJ12 leje involverer mere end blot at matche dimensioner. Ingeniører skal evaluere en kombination af belastning, hastighed, temperatur og miljøfaktorer. Den følgende tjekliste skitserer de kritiske parametre, der skal overvejes.

• Indlæs profil: Bestem den ækvivalente dynamiske belastning (P) baseret på faktiske radiale og aksiale kræfter. For kombinerede belastninger, brug forholdet P = X·Fr Y·Fa, hvor X og Y er faktorer angivet i lejekataloget. Sørg for, at P er mindre end den dynamiske belastningsværdi på 28 kN for den ønskede levetid.
• Oscillationsfrekvens: Ved højfrekvente applikationer skal du overveje friktionsvarmen, der genereres. Stål-på-stål lejer kan klare hastigheder op til 2 m/s glidehastighed med korrekt smøring. Ved højere frekvenser skal du overveje tvungen smøring eller køling.
• Temperaturkonvolut: For kontinuerlig drift over 120°C skal du vælge et højtemperaturfedt og bekræfte, at husmaterialerne har kompatible termiske udvidelseskoefficienter for at undgå tab af forspænding.
• Miljøtætning: I støvede eller våde omgivelser kan du overveje at tilføje beskyttelsesstøvler eller specificere lejet med en korrosionsbestandig belægning. SIZJ12 i sig selv inkluderer ikke tætninger, så ekstern tætning kan være nødvendig.
• Krav til fejljustering: Den SIZJ12 accommodates up to ±8 degrees of angular misalignment. Verify that the linkage geometry does not exceed this limit, especially under maximum deflection conditions.

Verifikation gennem beregning

For at illustrere udvælgelsesprocessen skal du overveje en entreprenørudstyrsforbindelse med en radial spidsbelastning på 22 kN og en aksial belastningskomponent på 6 kN. Ved at bruge belastningsfaktorerne for et sfærisk glideleje (X=1, Y=2,5 for stål-på-stål), den ækvivalente dynamiske belastning P = 1·22 2,5·6 = 37 kN. Dette overstiger den dynamiske værdi på 28 kN, hvilket indikerer, at et større leje eller en reduktion i aksial belastning ville være nødvendig. Dette viser vigtigheden af ​​nøjagtig belastningsanalyse for at forhindre for tidlig fejl.

Sammenlignende analyse: SIZJ12 vs. andre stangender i tommeserien

Mens SIZJ12 er et højtydende leje, er det nyttigt at forstå, hvordan det kan sammenlignes med andre almindelige stangender i tomme-serien, især med hensyn til belastningskapacitet og gevindstørrelse. Tabellen nedenfor giver et sammenlignende overblik inden for samme familie.

Denne sammenligning fremhæver, at SIZJ12 indtager en afbalanceret mellemting i inch-serien, og tilbyder en dynamisk belastningsværdi på 28 kN, der er væsentligt højere end den mindre SIZJ10, mens den er mere kompakt end SIZJ14. Dette gør det til et optimalt valg til applikationer, hvor pladsbegrænsning udelukker brugen af ​​et større leje, men belastningskravene overstiger mulighederne for mindre alternativer.

Optimering af vedligeholdelse og levetid

For at få den maksimale levetid ud af SIZJ12 er en proaktiv vedligeholdelsesstrategi afgørende. Stål-på-stål-designet, selvom det er robust, nyder godt af regelmæssig gensmøring og inspektion.

Smøreintervaller

Til typiske industrielle applikationer, der arbejder under moderate belastninger og hastigheder, anbefales eftersmøring hver 100. til 200. driftstime. I tunge entreprenørmaskiner, der udsættes for høje stødbelastninger og snavs, kan dette interval reduceres til 40-50 timer. Lejet inkluderer en smørenipling for nem gensmøring, og brugen af ​​et højkvalitets EP (ekstremt tryk) fedt med en basisolieviskositet på ISO VG 150–220 anbefales til de fleste anvendelser.

Slidovervågning

Overvågning af den radiale frigang er den mest effektive metode til at vurdere tilstanden af et stål-på-stål sfærisk glideleje. Efterhånden som lejet slides, øges frigangen gradvist. Når den radiale frigang overstiger 0,15 mm (hvilket er ca. 2–3 gange den oprindelige afstand på 0,05–0,08 mm), skal lejet udskiftes for at forhindre tab af præcision og øgede stødbelastninger på tilstødende komponenter. Denne målbare slidprogression giver mulighed for planlagt vedligeholdelse, hvilket reducerer uplanlagt nedetid.

Ofte stillede spørgsmål (FAQ)

Q1: Hvad betyder "SIZJ12"-betegnelsen med hensyn til lejetype og -størrelse?

Den "SI" prefix indicates a steel-on-steel spherical plain bearing with a female thread. "ZJ" is a series code for inch-dimensioned rod ends, and "12" refers to the nominal bore size in sixteenths of an inch—in this case, 12/16 = 0.750 inch, although the actual bore is 0.500 inch for this design (the code can sometimes reflect outer ring size; always verify dimensions). The SIZJ12 has a 1/2-20 UNF female thread and is designed for heavy-duty applications.

Q2: Kan SIZJ12 bruges i undervands- eller stærkt korrosive miljøer?

Nej, standard SIZJ12 er lavet af kulstofstål og er ikke korrosionsbestandig. For marine eller kemiske miljøer bør rustfrit stål eller korrosionsbelagte varianter specificeres. Alternativt kan udvendig tætning eller en beskyttelsesstøvle bruges til at afskærme lejet mod fugt, men den foretrukne løsning er at vælge et leje med et korrosionsbestandigt materiale fra starten.

Q3: Hvad er forskellen mellem SIZJ12 og SILZJ12?

Den primary difference is the thread direction. SIZJ12 has a right-hand (standard) thread, while SILZJ12 has a left-hand thread. The SILZJ12 is used in applications where turnbuckle-style adjustments are needed, allowing two rod ends to be threaded onto a central rod to adjust its length without disassembling the connection.

Q4: Hvordan håndterer SIZJ12 stødbelastninger, der er almindelige i entreprenørmaskiner?

Den SIZJ12's high static load rating (≈36 kN) provides a significant safety margin against instantaneous shock loads. The steel-on-steel construction and hardened surfaces allow the bearing to absorb impact energy without fracturing or deforming, making it well-suited for the cyclic impact loads encountered in excavator and loader linkages.

Q5: Er SIZJ12 velegnet til højhastighedsrotationsapplikationer?

Nej, stangendelejer er primært designet til oscillerende eller vippebevægelser, ikke kontinuerlig rotation. Glidehastigheden i et sfærisk glideleje bør generelt holdes under 2 m/s. Til højhastighedsrotationsapplikationer ville et konventionelt rulleleje være mere passende.

Q6: Hvilken smøring anbefales til SIZJ12 ved høje temperaturer?

Til temperaturer op til 120°C er et standard lithiumbaseret EP-fedt acceptabelt. Ved temperaturer mellem 120°C og 200°C anbefales et syntetisk fedt med et polyurea- eller PTFE-fortykningsmiddel og en højviskositetsbasisolie. Over 200°C bør faste smøremidler som MoS2 eller grafit påføres direkte på glideoverfladerne.
