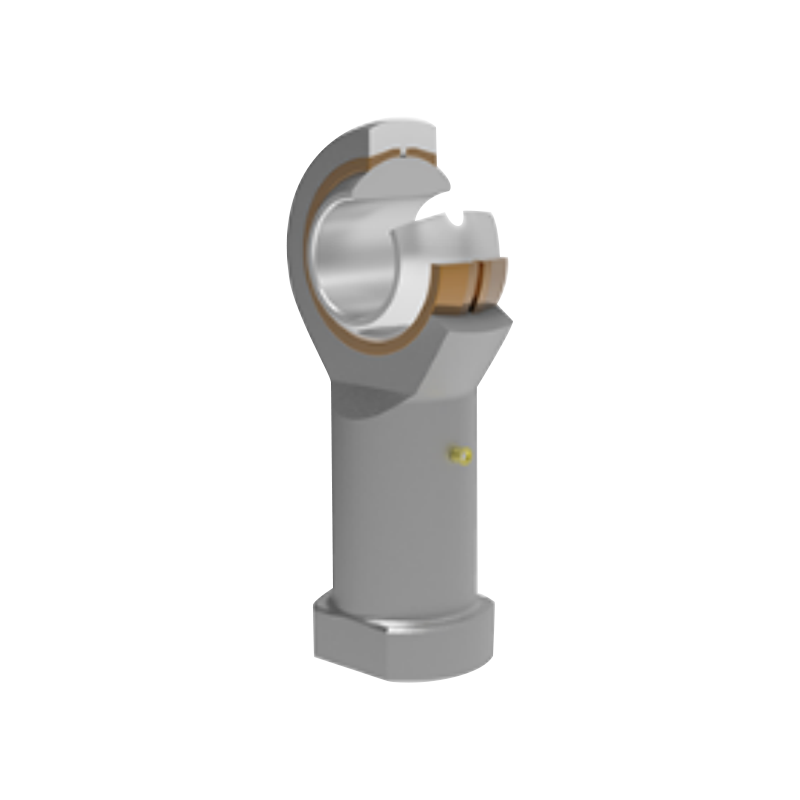

SIZP zinkbelagt præcisionsstangendeleje

SIZP-seriens sfæriske glidelejer er lavet af kulstofstål med en galvaniseret finish, hvilket giver fremragende korrosionsbestandighed. Glidefladerne er udstyret med bronzeforinger, hvilket forbedrer slidstyrken og levetiden markant. Den indvendige ring er lavet af højstyrke lejestål, hærdet og hårdforkromet, hvilket giver overlegen hårdhed og holdbarhed. Bortset fra modeller med en borediameter på mindre end 6,35 mm, understøtter alle andre modeller kopsmøring for at sikre langsigtet effektiv drift.

Kontakt os

PREV：SABP smørekompatibelt leje med høj stivhed NÆSTE：SAZP stangende ledleje

Beskrivelse
Specifikationer
Kontakt os

Temperaturområde
Velegnet til temperaturer fra -50 ℃ til 150 ℃, kan tilpasses forskellige ekstreme miljøforhold.

Smørevejledning
·Modeller med en borediameter på mindre end 6,35 mm er ikke smurt.
·For andre modeller understøttes kopsmøring for at reducere friktionen og forlænge levetiden.

Tilpasningsmuligheder
· Sfæriske glidelejer med stangende med forskellig gevindpræcision kan leveres i henhold til kundens krav for at sikre, at præcisionskravene opfylder specifikke applikationer.
· Rustfrit stål kan bruges til stangens endelegeme og inderring, velegnet til stærkt korrosive miljøer. Modelnummeret er markeret med et "X", f.eks. SIZP…S/X.

Markering af venstre tråd
Hvis en venstregevindsversion er påkrævet, skal modelnummeret mærkes med "L" eller "LH". For eksempel: SILZP12S 1/2-20UNF-2B LH, for at sikre nøjagtig identifikation.

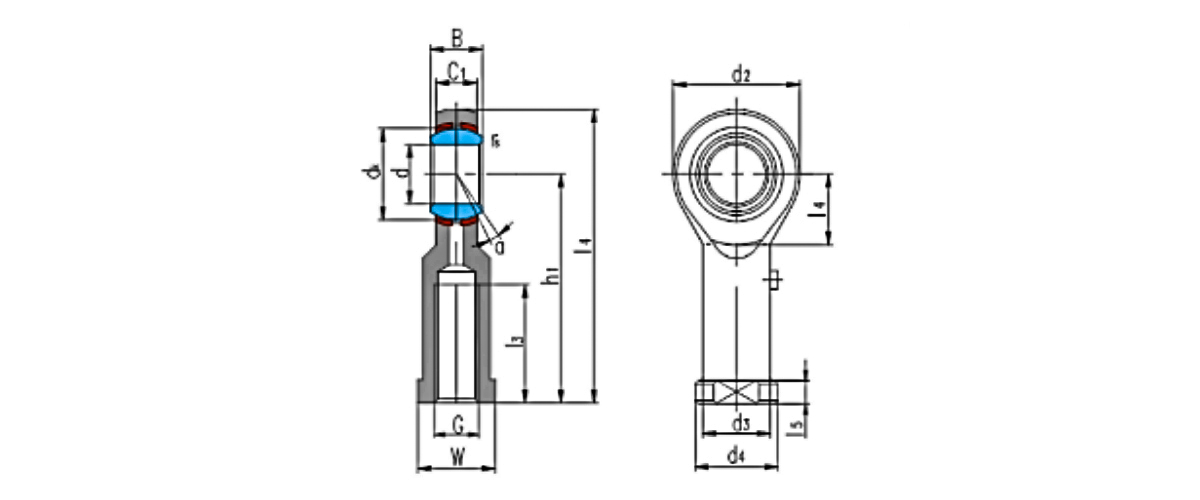

Leje nummer	Dimensioner mm/tommer																Indlæs bedømmelser kN		Vægt kg
Leje nummer	d	B	dₖ	C1 max	d2	G UNF-2B	h₁	I₃ min	I₄	I₅	I₇	W	d3	d4	rₛ min	α° ≈	Dynamisk	Statisk	Vægt kg
SIZP4S 1)	4.83	7.92	11.1	6.35	15.88	10-32	26.97	14.27	34.93	4.75	9	7.92	7.54	10.31	0.3	10	3.4	4.6	0.015
SIZP4S 1)	0.19	0.312	0.437	0.25	0.625	10-32	1.082	0.582	1.375	0.187	0.354	0.312	0.297	0.408	0.012	10	3.4	4.6	0.015
SIZP6S 1)	6.35	9.53	12.7	7.14	19.05	1/4-28	33.32	19.05	42.85	4.75	10.5	9.53	9.15	11.91	0.3	13	4.5	7.7	0.025
SIZP6S 1)	0.25	0.375	0.5	0.281	0.75	1/4-28	1.312	0.75	1.887	0.187	0.413	0.375	0.36	0.469	0.012	13	4.5	7.7	0.025
SIZP7S	7.94	11.10	15.88	8.74	22.23	16/5-24	34.93	19.05	46.02	4.75	11.7	11.1	10.72	12.70	0.3	10	6.9	8.4	0.036
SIZP7S	0.3125	0.437	0.625	0.344	0.875	16/5-24	1.375	0.75	1.812	0.187	0.481	0.437	0.422	0.5	0.012	10	6.9	8.4	0.036
SIZP9S	9.53	12.70	18.26	10.31	25.40	3/8-24	41.28	23.80	53.98	6.35	12.3	14.27	13.89	17.45	0.6	9	9.4	10	0.061
SIZP9S	0.375	0.5	0.719	0.408	1	3/8-24	1.625	0.937	2.125	0.25	0.484	0.582	0.547	0.887	0.024	9	9.4	10	0.061
SIZP11S	11.11	14.27	20.62	11.1	28.58	16/7-20	46.02	26.97	80.33	6.35	14	15.88	15.49	19.05	0.6	11	11	13	0.081
SIZP11S	0.4375	0.562	0.812	0.437	1.125	16/7-20	1.812	1.082	2.375	0.25	0.551	0.625	0.81	0.75	0.024	11	11	13	0.081
SIZP12S	12.7	15.88	23.81	12.7	33.32	1/2-20	53.98	30.15	70.64	6.35	16.2	19.05	18.67	22.23	0.6	9	15	19	0.133
SIZP12S	0.5	0.625	0.937	0.5	.312	1/2-20	2.125	1.187	2.781	0.25	0.638	0.75	0.735	0.875	0.024	9	15	19	0.133
SIZP15S	15.88	19.05	28.58	14.27	38.10	5/8-18	63.50	38.10	82.55	7.92	18.2	22.23	21.84	25.40	0.6	11	20	21	0.190
SIZP15S	0.625	0.75	1.125	0.562	1.5	5/8-18	2.5	1.5	3.25	0.312	0.717	0.875	0.86	1	0.024	11	20	21	0.190
SIZP19S	19.05	22.23	33.32	17.45	44.45	3/4-16	73.03	44.45	95.25	7.92	20.9	25.4	25.02	28.58	0.6	10	29	29	0.285
SIZP19S	0.75	0.875	1.312	0.687	1.75	3/4-16	2.875	1.75	3.75	0.312	0.823	1	0.985	1.125	0.024	10	29	29	0.285
SIZP25S	25.40	34.93	47.63	25.40	89.85	5/4-12	104.78	53.98	139.70	11.10	33.1	38.1	37.72	44.45	0.6	14	60	101	1.00
SIZP25S	1	1.375	1.875	1	2.75	5/4-12	4.125	2.125	5.5	0.437	1.303	1.5	1.485	1.75	0.024	14	60	101	1.00
