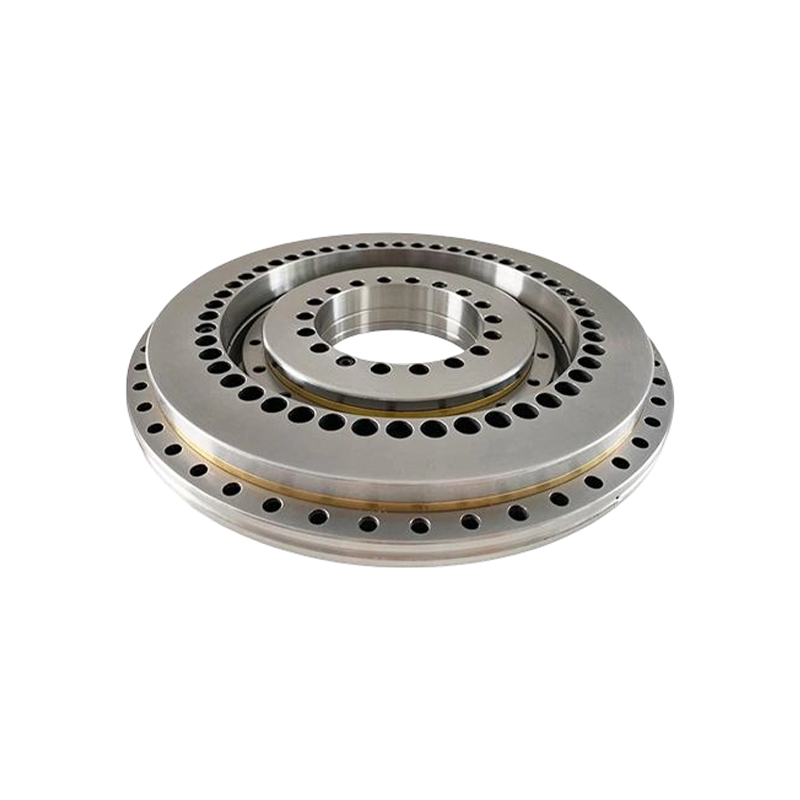

YRTM vinkelmåling leje

YRTM roterende bordleje med vinkelmålesystem: Vinkelforskydningsmåling spiller en afgørende rolle i industrielle applikationer, især i værktøjsmaskinindustrien, hvor der kræves høj præcision til rotationsvinklen af ​​bearbejdede dele. Dette nødvendiggør nøjagtig måling og kontrol af vinkelforskydning.

I øjeblikket omfatter almindeligt anvendte metoder til vinkelforskydningsmåling optiske indkodere og magnetiske indkodere. Desuden, fordi den er monteret på et ORT-leje, tilbyder denne kombinerede aksel ekstrem høj rotationsnøjagtighed og kan samtidig modstå aksiale belastninger, radiale belastninger og væltningsmomenter. Den er særdeles velegnet til højpræcisions CNC-drejeborde, bearbejdningscentre og krævende applikationer såsom videnskabelig forskning og måling i værktøjsmaskinindustrien.

Contact Us Kontakt os
FORRIGE：YRT præcision drejeskive leje NÆSTE：YRTS højhastigheds præcisionsleje
  • Beskrivelse
  • Specifikationer
  • Kontakt os

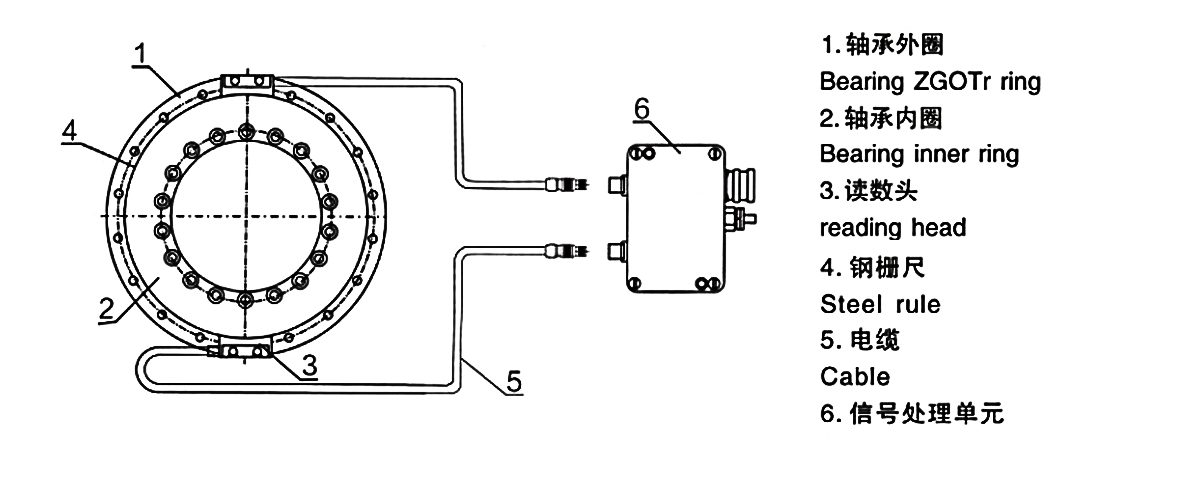

Fordele ved stålgittermålesystemet:
1. Berøringsfri induktiv encoder, slidfri
2. Nøjagtighed sammenlignelig med optiske indkodere, med en maksimal nøjagtighed ≤2
3. Målesystem med dobbelt læsehoved giver mulighed for realtidskorrektion af lejets radiale afvigelser
4. Høj hastighed, høj dynamisk ydeevne, høj opløsning
5. Ingen magnetiske komponenter, ingen hystereserespons, ingen afmagnetiseringsfare
6. Stærk modstandsdygtighed over for miljøinterferens, IP67-beskyttelsesklassificering, modstår visse vandtryk og støv, ufølsom over for enhver form for forurening eller snavs.
7. Kompakt design løser problemet med begrænset installationsplads.
8. Kan udsende sinusbølge (1VPP) eller firkantbølgesignal (TTL), kompatibel med Siemens og FANUC CNC-systemer.

YRTM roterende bordlejefunktioner med vinkelmålesystem:
1. Berøringsfri induktiv encoder, slidfri;
2. Nøjagtighed 1. Høj præcision ≤2'' sammenlignet med optiske indkodere;
2. Målesystem med dobbelt læsehoved giver mulighed for realtidskorrektion af radial afvigelse af lejet;
3. Høj hastighed, høj dynamisk ydeevne og høj opløsning;
4. Ingen magnetiske komponenter, ingen magnetbåndsreaktion og ingen risiko for afmagnetisering;
5. Stærk modstandsdygtighed over for miljøinterferens såsom faste partikler og olie, IP67-beskyttelsesklassificering, modstår et vist vandtryk, støvtæt og ufølsom over for enhver form for forurening eller snavs;
6. Kompakt design løser problemet med begrænset installationsplads;
7. Enkel installation, hurtig justering, usædvanlig høj modstandsdygtighed over for stød og vibrationer, god stabilitet og høj pålidelighed.

Ansøgninger:

Produktet bruges hovedsageligt i højpræcisions CNC-værktøjsmaskiner, værktøjsmaskiner, radar, industrirobotter, rumfart og andre områder.

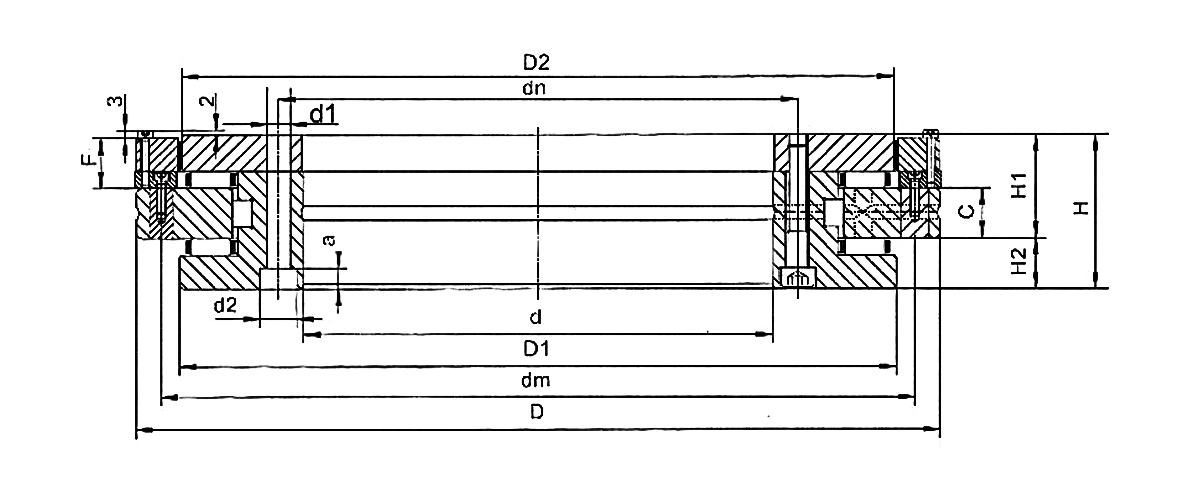

Lejetype Overordnet dimension Fastgørelseshullerne
d D H H1 H2 C D1 D2 F L dn dm Indvendig ring Udvendig ring
Enhed: mm d1 d2 a ANTAL d3 ANTAL
mm mm
YRTM150 150 240 43* 29 * 14 12 214 213.81 16.5 121 165 225 7 11 6.2 32 7 33
YRTM180 180 280 46* 32 * 14 15 244 243.76 16.5 140 194 260 7 11 6.2 44 7 45
YRTM200 200 300 47* 32* 15 15 274 273,05/274,42 16.5 152 215 285 7 11 6.2 44 7 45
YRTM260 260 385 55 36.5 18.5 18 345 344,37/343,1 17.5 192.5 280 365 9.3 15 8.2 32 9.3 33
YRTM325 325 450 60 40 20 20 415 413.76 18.5 225 342 430 9.3 15 8.2 32 9.3 33
YRTM395 395 525 65 42.5 22.5 20 486 483.18 18.5 262.5 415 505 9.3 15 8.2 42 9.3 45
YRTM460 460 600 70 46 24 22 560 557.03 18.5 300 482 580 10 15 8.2 42 10 45

Skrue
forbindelse
ANTAL 		Aksial radial
udløb 		Forbind
skruer huller 		Pitch
t 		Stramning
drejningsøjeblik
af skrue 		Grundlæggende nominel belastning Begrænset
spped 		Friktion
moment 		Vægt Lejetype
Aksial Radial
Dynamisk Statisk Dynamisk Statisk
Ma Ca Coa Cr Cor Fedt
Smøring
μm G ANTAL ANTAL Xt Nm KN r/min Nm ≈Kg
4 3 M8 3 36×10° 14 112 630 56 170 320 10 6.2 YRTM150
4 4 M8 3 48×7,5° 14 118 710 69.5 200 280 12 7.7 YRTM180
4 4 M8 3 48×7,5° 14 120 765 81.5 220 260 14 9.7 YRTM200
4 6 M12 3 36×10° 34 160 1060 93 290 200 20 18.3 YRTM260
4 6 M12 3 36×10° 34 275 1930 120 345 170 40 25 YRTM325
6 6 M12 3 48×7,5° 34 300 2280 186 655 140 55 33 YRTM395
6 6 M12 3 48×7,5° 34 355 2800 200 765 120 70 45 YRTM460
