3200 A-2ZTN9/MT33 dobbeltrækket vinkelkontaktkuglelejer

Name: 3200 A-2ZTN9/MT33 dobbeltrækket vinkelkontaktkuglelejer
Rating: 5 (99 reviews)

Dobbeltrækkede vinkelkontaktkuglelejer (DRACBB) Designet af dobbeltrækkede vinkelkontaktkuglelejer (DRACBB) er grundlæggende det samme som to enkeltrækkede vinkelkontaktkuglelejer, men det optager betydeligt mindre aksial plads. DRACBB kan optage radiale belastninger og aksiale belastninger, der virker i begge retninger. Det er i stand til at begrænse den tovejs aksiale forskydning af akslen eller huset. Med en typisk kontaktvinkel på 30° giver den et meget stift lejearrangement og kan modstå væltende momenter.

Kontakt os

FORRIGE：Intet forrige produkt NÆSTE：7200 BECBP Vinkelkontaktkuglelejer

Beskrivelse
Specifikationer
Kontakt os

Bærende egenskaber
· Kompakt aksialt rum: Kræver minimal aksial plads.
·Pladsbesparende løsning: Velegnet til applikationer, hvor den aksiale plads er begrænset, og erstatter ofte to enkeltrækkede vinkelkontaktkuglelejer monteret i et ryg-mod-ryg arrangement.
·Kombineret belastningskapacitet: Optager radiale belastninger og aksiale belastninger i begge retninger.
· Momentbelastningskapacitet: Kan modstå væltende øjeblikke.
·Stivt lejearrangement: Giver høj systemstivhed.

Vigtige fordele
· Høj stivhed og belastningskapacitet: Tilbyder væsentlig højere stivhed sammenlignet med en enkelt række vinkelkontaktkuglelejeopsætning.
·Tredobbelt belastningsevne: I stand til samtidigt at optage radiale belastninger, tovejs aksiale belastninger og væltende momenter.
· Ideel til høj stivhed: Meget velegnet til applikationer, der kræver høj stivhed.

Anvendelsesområder (applikationer)
· Udbredt i forhjulsnav til biler.
·Oliepumper, rodblæsere, luftkompressorer.
·Forskellige typer transmissioner/gearkasser.
· Maskinværktøjsspindler.

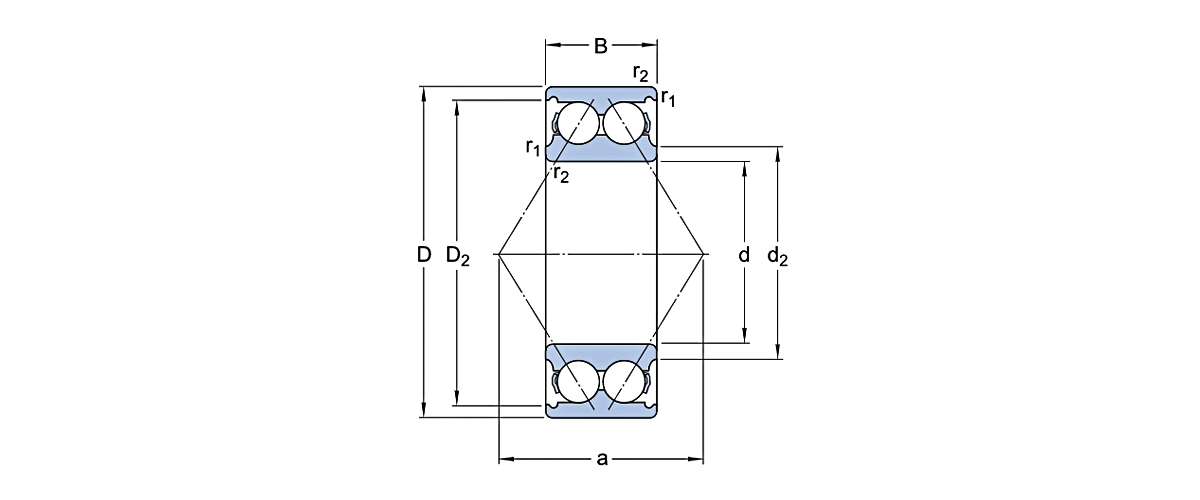

Grundmål			Grundlæggende belastningsgrad		Hastighedsvurderinger		messe	Model
Grundmål			dynamisk	statisk	Referencehastighed	Begrænsning af hastighed	messe	Leje nr.
d [mm]	D [mm]	B [mm]	C [kN]	C0 [kN]	[r/min]	[r/min]	[kg]	Leje nr.
10	30	14	6.849	3.87	23400	21600	0.051	3200 A-2ZTN9/MT33 Leje
10	30	14	6.849	3.87	23400	21600	0.051	3200 ATN9 leje
10	30	14	6.849	3.87		15300	0.051	3200 A-2RS1TN9/MT33 Leje
12	32	15.9	9.09	5.04	21600	19800	0.058	3201 A-2ZTN9/MT33 Leje
12	32	15.9	9.09	5.04	21600	19800	0.058	3201 ATN9 leje
12	32	15.9	9.09	5.04		13500	0.058	3201 A-2RS1TN9/MT33 Leje
15	35	15.9	10.08	6.12	19800	16200	0.066	3202 A-2ZTN9/MT33 Leje
15	35	15.9	10.08	6.12	19800	16200	0.066	3202 ATN9 leje
15	35	15.9	10.08	6.12		12600	0.066	3202 A-2RS1TN9/MT33 Leje
15	42	19	13.59	8.37	16200	14400	0.13	3302 A-2Z leje
15	42	19	13.59	8.37	16200	14400	0.13	3302 A-2ZTN9/MT33 Leje
15	42	19	13.59	8.37	16200	14400	0.13	3302 ATN9 leje
15	42	19	13.59	8.37		10800	0.13	3302 A-2RS1 leje
15	42	19	13.59	8.37		10800	0.13	3302 A-2RS1TN9/MT33 Leje
17	40	17.5	12.87	7.92	17100	14400	0.096	3203 A-2ZTN9/MT33 Leje
17	40	17.5	12.87	7.92	17100	14400	0.096	3203 ATN9 leje
17	40	17.5	12.87	7.92		10800	0.096	3203 A-2RS1TN9/MT33 Leje
17	47	22.2	19.44	11.43	15300	12600	0.18	3303 A-2Z Leje
17	47	22.2	19.44	11.43	15300	12600	0.18	3303 A-2ZTN9/MT33 Leje
17	47	22.2	19.44	11.43	15300	12600	0.18	3303 ATN9 Leje
17	47	22.2	19.44	11.43		9900	0.18	3303 A-2RS1 Leje
17	47	22.2	19.44	11.43		9900	0.18	3303 A-2RS1TN9/MT33 Leje
20	47	20.6	18.36	11.61	14400	12600	0.16	3204 A Leje
20	47	20.6	18.36	11.61	14400	12600	0.16	3204 A-2Z leje
20	47	20.6	18.36	11.61	14400	12600	0.16	3204 A-2ZTN9/MT33 Leje
20	47	20.6	18.36	11.61	14400	12600	0.16	3204 ATN9 leje
20	47	20.6	18.36	11.61		9000	0.16	3204 A-2RS1 leje
20	47	20.6	18.36	11.61		9000	0.16	3204 A-2RS1TN9/MT33 Leje
20	52	22.2	22.05	14.04	11700	11700	0.22	3304 A Leje
20	52	22.2	22.05	14.04	11700	11700	0.22	3304 A-2Z Leje

Grundmål			Grundlæggende belastningsgrad		Hastighedsvurderinger		messe	Model
Grundmål			dynamisk	statisk	Referencehastighed	Begrænsning af hastighed	messe	Leje nr.
d [mm]	D [mm]	B [mm]	C [kN]	C0 [kN]	[r/min]	[r/min]	[kg]	Leje nr.
20	52	22.2	22.05	14.04	11700	11700	0.22	3304 A-2ZTN9/MT33 Leje
20	52	22.2	22.05	14.04	11700	11700	0.22	3304 ATN9 leje
20	52	22.2	22.05	14.04		8100	0.22	3304 A-2RS1 leje
20	52	22.2	22.05	14.04		8100	0.22	3304 A-2RS1TN9/MT33 Leje
25	52	20.6	19.8	13.77	10800	10800	0.18	3205 A Leje
25	52	20.6	19.8	13.77	10800	10800	0.18	3205 A-2Z leje
25	52	20.6	19.8	13.77	10800	10800	0.18	3205 A-2ZTN9/MT33 Leje
25	52	20.6	19.8	13.77		7650	0.18	3205 A-2RS1 leje
25	52	20.6	19.8	13.77		7650	0.18	3205 A-2RS1TN9/MT33 Leje
25	62	25.4	29.25	19.8	9900	9900	0.35	3305 A Leje
25	62	25.4	29.25	19.8	9900	9900	0.35	3305 A-2Z Leje
25	62	25.4	29.25	19.8	9900	9900	0.35	3305 A-2ZTN9/MT33 Leje
25	62	25.4	29.25	19.8	9900	9900	0.35	3305 ATN9 leje
25	62	25.4	29.25	19.8		6750	0.35	3305 A-2RS1 leje
25	62	25.4	29.25	19.8		6750	0.35	3305 A-2RS1TN9/MT33 Leje
30	62	23.8	27.45	19.8	9000	9000	0.29	3206 A Leje
30	62	23.8	27.45	19.8	9000	9000	0.29	3206 A-2Z leje
30	62	23.8	27.45	19.8	9000	9000	0.29	3206 A-2ZTN9/MT33 Leje
30	62	23.8	27.45	19.8	9000	9000	0.29	3206 ATN9 leje
30	62	23.8	27.45	19.8		6750	0.29	3206 A-2RS1 leje
30	62	23.8	27.45	19.8		6750	0.29	3206 A-2RS1TN9/MT33 Leje
30	72	30.2	38.25	27	9000	8100	0.52	3306 A Leje
30	72	30.2	38.25	27	9000	8100	0.52	3306 A-2Z Leje
30	72	30.2	38.25	27	9000	8100	0.52	3306 A-2ZTN9/MT33 Leje
30	72	30.2	38.25	27	9000	8100	0.52	3306 ATN9 leje
30	72	30.2	38.25	27		5670	0.52	3306 A-2RS1 Leje
30	72	30.2	38.25	27		5670	0.52	3306 A-2RS1TN9/MT33 Leje
35	72	27	36.45	27	8100	8100	0.44	3207 A Leje
35	72	27	36.45	27	8100	8100	0.44	3207 A-2Z leje
35	72	27	36.45	27	8100	8100	0.44	3207 A-2ZTN9/MT33 Leje

Grundmål			Grundlæggende belastningsgrad		Hastighedsvurderinger		messe	Model
Grundmål			dynamisk	statisk	Referencehastighed	Begrænsning af hastighed	messe	Leje nr.
d [mm]	D [mm]	B [mm]	C [kN]	C0 [kN]	[r/min]	[r/min]	[kg]	Leje nr.
35	72	27	36.45	27	8100	8100	0.44	3207 ATN9 leje
35	72	27	36.45	27		5670	0.44	3207 A-2RS1 leje
35	72	27	36.45	27		5670	0.44	3207 A-2RS1TN9/MT33 Leje
35	80	34.9	47.43	37.35	8100	7200	0.74	3307 DJ1 Leje
35	80	34.9	48.6	34.2	7650	7650	0.74	3307 A Leje
35	80	34.9	48.6	34.2	7650	7650	0.74	3307 A-2Z leje
35	80	34.9	48.6	34.2	7650	7650	0.74	3307 A-2ZTN9/MT33 Leje
35	80	34.9	48.6	34.2	7650	7650	0.74	3307 ATN9 leje
35	80	34.9	48.6	34.2		5400	0.74	3307 A-2RS1 leje
35	80	34.9	48.6	34.2		5400	0.74	3307 A-2RS1TN9/MT33 Leje
40	80	30.2	43.2	32.85	8100	7200	0.57	3208 A Leje
40	80	30.2	43.2	32.85	8100	7200	0.57	3208 A-2Z leje
40	80	30.2	43.2	32.85	8100	7200	0.57	3208 A-2ZTN9/MT33 Leje
40	80	30.2	43.2	32.85	8100	7200	0.57	3208 ATN9 leje
40	80	30.2	43.2	32.85		5040	0.57	3208 A-2RS1 leje
40	80	30.2	43.2	32.85		5040	0.57	3208 A-2RS1TN9/MT33 Leje
40	90	36.5	44.46	37.35	7200	6300	0.93	3308 DNRCBM Leje
40	90	36.5	58.95	43.2	6750	6750	0.93	3308 A Leje
40	90	36.5	58.95	43.2	6750	6750	0.93	3308 A-2Z Leje
40	90	36.5	58.95	43.2	6750	6750	0.93	3308 A-2ZTN9/MT33 Leje
40	90	36.5	58.95	43.2	6750	6750	0.93	3308 ATN9 leje
40	90	36.5	58.95	43.2		4500	0.93	3308 A-2RS1 leje
40	90	36.5	58.95	43.2		4500	0.93	3308 A-2RS1TN9/MT33 Leje
40	90	36.5	62.01	51.3	7200	6300	0.93	3308 DMA leje
40	90	36.5	62.01	51.3	7200	6300	0.93	3308 DTN9 Leje
45	85	30.2	46.8	37.35	6750	6750	0.63	3209 A Leje
45	85	30.2	46.8	37.35	6750	6750	0.63	3209 A-2Z Leje
45	85	30.2	46.8	37.35	6750	6750	0.63	3209 A-2ZTN9/MT33 Leje
45	85	30.2	46.8	37.35	6750	6750	0.63	3209 ATN9 leje
45	85	30.2	46.8	37.35		4770	0.63	3209 A-2RS1 Leje

Grundmål			Grundlæggende belastningsgrad		Hastighedsvurderinger		messe	Model
Grundmål			dynamisk	statisk	Referencehastighed	Begrænsning af hastighed	messe	Leje nr.
d [mm]	D [mm]	B [mm]	C [kN]	C0 [kN]	[r/min]	[r/min]	[kg]	Leje nr.
45	85	30.2	46.8	37.35		4770	0.63	3209 A-2RS1TN9/MT33 Leje
45	100	39.7	55.62	46.8	6750	5670	1.25	3309 DNRCBM Leje
45	100	39.7	67.5	47.7	6750	6030	1.25	3309 A Leje
45	100	39.7	67.5	47.7	6750	6030	1.25	3309 A-2Z Leje
45	100	39.7	67.5	47.7	6750	6030	1.25	3309 ATN9 Leje
45	100	39.7	67.5	47.7		4320	1.25	3309 A-2RS1 Leje
45	100	39.7	71.37	62.55	6750	5670	1.25	3309 DMA leje
50	90	30.2	45.9	38.25	7200	6300	0.65	3210 A Leje
50	90	30.2	45.9	38.25	7200	6300	0.65	3210 A-2Z leje
50	90	30.2	45.9	38.25	7200	6300	0.65	3210 A-2ZTN9/MT33 Leje
50	90	30.2	45.9	38.25	7200	6300	0.65	3210 ATN9 leje
50	90	30.2	45.9	38.25		4320	0.65	3210 A-2RS1 leje
50	90	30.2	45.9	38.25		4320	0.65	3210 A-2RS1TN9/MT33 Leje
50	110	44.4	73.71	62.55	6030	5040	1.95	3310 DNRCBM leje
50	110	44.4	84.24	76.5	6030	5040	1.95	3310 DMA leje
50	110	44.4	85.5	62.55	5400	5400	1.95	3310 A Leje
50	110	44.4	85.5	62.55	5400	5400	1.95	3310 A-2Z leje
50	110	44.4	85.5	62.55	5400	5400	1.95	3310 ATN9 leje
50	110	44.4	85.5	62.55		3870	1.95	3310 A-2RS1 Leje
55	100	33.3	54.9	46.8	5670	5670	0.91	3211 A Leje
55	100	33.3	54.9	46.8	5670	5670	0.91	3211 A-2Z leje
55	100	33.3	54.9	46.8	5670	5670	0.91	3211 ATN9 leje
55	100	33.3	54.9	46.8		4050	0.91	3211 A-2RS1 leje
55	120	49.2	86.04	74.7	5400	4770	2.65	3311 DNRCBM Leje
55	120	49.2	99.9	90	5400	4500	2.65	3311 DMA leje
55	120	49.2	100.8	73.35	5400	4770	2.65	3311 A Leje
55	120	49.2	100.8	73.35	5400	4770	2.65	3311 A-2Z Leje
55	120	49.2	100.8	73.35	5400	4770	2.65	3311 ATN9 Leje
55	120	49.2	100.8	73.35		3420	2.65	3311 A-2RS1 leje
60	110	36.5	67.5	57.6	5040	5040	1.2	3212 A Leje

Grundmål			Grundlæggende belastningsgrad		Hastighedsvurderinger		messe	Model
Grundmål			dynamisk	statisk	Referencehastighed	Begrænsning af hastighed	messe	Leje nr.
d [mm]	D [mm]	B [mm]	C [kN]	C0 [kN]	[r/min]	[r/min]	[kg]	Leje nr.
60	110	36.5	67.5	57.6	5040	5040	1.2	3212 A-2Z Leje
60	110	36.5	67.5	57.6	5040	5040	1.2	3212 ATN9 leje
60	110	36.5	67.5	57.6		3600	1.2	3212 A-2RS1 leje
60	110	36.5	67.5	57.6		3600	1.2	3212 A-2RS1TN9/MT33 Leje
60	130	54	114.3	85.5	5040	4500	2.8	3312 A Leje
60	130	54	114.3	85.5	5040	4500	2.8	3312 A-2Z Leje
65	120	38.1	72.54	66.15	5040	4320	1.75	3213 A Leje
65	120	38.1	72.54	66.15	5040	4320	1.75	3213 A-2Z Leje
65	120	38.1	72.54	66.15		3240	1.75	3213 A-2RS1 Leje
65	140	58.7	124.2	109.8	4770	4050	4.1	3313 DNRCBM Leje
65	140	58.7	131.4	99	4770	4050	4.1	3313 A Leje
65	140	58.7	131.4	99	4770	4050	4.1	3313 A-2Z Leje
70	125	39.7	79.56	72	5040	4050	1.9	3214 A Leje
70	125	39.7	79.56	72	5040	4050	1.9	3214 A-2Z Leje
70	150	63.5	146.7	112.5	4500	3870	5.05	3314 A Leje
70	150	63.5	146.7	112.5	4500	3870	5.05	3314 A-2Z Leje
75	130	41.3	86.04	79.2	4770	4050	2.1	3215 A Leje
75	130	41.3	86.04	79.2	4770	4050	2.1	3215 A-2Z leje
75	160	68.3	158.4	126	4050	3600	5.6	3315 A Leje
75	160	68.3	158.4	126	4050	3600	5.6	3315 A-2Z Leje
80	140	44.4	95.4	85.5	4500	3870	2.65	3216 A Leje
80	170	68.3	173.7	140.4	3870	3420	6.8	3316 A Leje
85	150	49.2	111.6	99	4050	3420	3.4	3217 A Leje
85	180	73	187.2	158.4	3600	3240	8.3	3317 A Leje
90	160	52.4	117	108	3870	3240	4.15	3218 A Leje
90	190	73	187.2	162	3420	3060	9.25	3318 A Leje
95	170	55.6	143.1	131.4	3600	3060	5	3219 A Leje
95	200	77.8	216	194.4	3240	2880	11	3319 A Leje
100	180	60.3	160.2	149.4	3420	2880	6.1	3220 A Leje
100	215	82.6	229.5	229.5	3060	2520	13.5	3320 A Leje

Grundmål			Grundlæggende belastningsgrad		Hastighedsvurderinger		messe	Model
Grundmål			dynamisk	statisk	Referencehastighed	Begrænsning af hastighed	messe	Leje nr.
d [mm]	D [mm]	B [mm]	C [kN]	C0 [kN]	[r/min]	[r/min]	[kg]	Leje nr.
110	200	69.8	190.8	190.8	3060	2520	8.8	3222 A Leje
110	240	92.1	261.9	274.5	2700	2340	19	3322 A Leje
120	190	66	163.8	208.8	3060	3240	7.08	305256 D Leje
150	225	73	163.8	238.5	1530	1800	5.52	305286 D Leje
150	230	70	182.7	256.5	2520	2700	10.6	305283 D Leje
150	230	70	182.7	256.5	2520	2700	10.6	305283 DA Leje
160	215	56	121.5	198	2520	2700	5.67	305608 Leje
160	215	56	121.5	198	2520	2700	5.45	305608 B Leje
160	240	76	210.6	301.5	2340	2520	11.4	305183 Leje
170	260	84	252.9	364.5	2160	2340	16.8	305180 Leje
180	250	70	171	256.5	2160	2340	9.67	305288 DA Leje
180	259.5	66	202.5	279	2160	2340	11	305262 D Leje
190	269.5	66	243	373.5	1980	2160	11	305338 D Leje
200	279.5	76	217.8	342	1710	2160	13.7	305428 D Leje
200	280	80	217.8	342	1980	2160	15.9	305393 Leje
200	289.5	76	271.8	427.5	1620	1980	16.4	305263 D Leje
200	289.5	76	271.8	427.5	1620	1980	16.4	305263 DA Leje
220	309.5	76	280.8	468	1800	1800	17.7	305272 D Leje
220	309.5	76	280.8	468	1800	1800	17.7	305272 DA Leje
220	309.5	76	280.8	468	1800	1800	17.7	305272 DB Leje
230	329.5	80	315.9	540	1710	1800	21.9	305264 D Leje
260	369.5	92	357.3	639	1530	1530	30	305270 D Leje
280	389.5	92	362.7	675	1440	1440	33.2	305269 D Leje

Udvikling af fremtidens bevægelse

Om UKL

Grundlagt i 2020 er UKL Bearing Manufacturing Co., Ltd. (Wuxi) Kina 3200 A-2ZTN9/MT33 dobbeltrækket vinkelkontaktkuglelejer leverandører og OEM/ODM 3200 A-2ZTN9/MT33 dobbeltrækket vinkelkontaktkuglelejer virksomhed, en integreret industriel og handelsvirksomhed, der fokuserer på præcisionsfremstilling, der kombinerer F&U, produktion og salg.
Virksomheden specialiserer sig i højtydende lejeløsninger og yder teknisk support til globale industrier med ekstremt høje krav til præcision og pålidelighed.

Med mere end 200 dygtige fagfolk og en fuldt moderniseret produktionsbase dækker UKL's faciliteter hele fremstillingsprocessen — smedning, udglødning, drejning, varmebehandling, slibning og automatiseret samling.
Med over 15 års OEM/ODM-eksporterfaring reagerer UKL hurtigt på kundebehov og tilbyder fleksible og tilpassede tjenester til kunder i Europa, Asien, Afrika og Mellemøsten.

Mere om os Ukl Bearing Manufacturing Co.,Ltd

0+

år

Brancheerfaring
0+

Modelvariation
0+

Antal medarbejdere
0

$

Årlig eksportværdi

Ærescertifikat

Nyheder

Sådan vælger du ZKLDF100-lejer til højhastigheds-drejeborde: Dimensioner, belastningskapacitet og monteringsvejledning
08 Oct, 2026
I området for præcisionsbevægelseskontrol er efterspørgslen efter lejer, der samtidigt kan håndtere aksiale, radiale og vippemomenter, ubarmhjertig. Den ZKLDF100 lejer repræsenterer e...

LÆS MERE
Hvad gør XSU080168 krydset rulleleje til industristandarden for præcisionsroterende applikationer?
01 Oct, 2026
Forstå det krydsede rulleleje XSU080168 Når præcision, stivhed og momentbelastningskapacitet konvergerer, fremstår XSU080168 som en kritisk komponent i roterende maskineri. Denne ty...

LÆS MERE
RB2508 lejer til robotarme: muliggør præcis bevægelse og forlænget levetid
24 Sep, 2026
Hvorfor robotled kræver mere end et standardleje Robotled fungerer under en unik kombination af begrænsninger. De skal være lette, men alligevel stive nok til at modstå afbøjning under bel...

LÆS MERE
Hvad gør SI5TK-lejer til den ideelle vedligeholdelsesfri løsning til miniaturekoblinger?
17 Sep, 2026
Forståelse af SI5TK lejet i Precision Motion Systems Når ingeniører og indkøbsspecialister leder efter en kompakt, selvsmørende stangende, der eliminerer behovet for konstant smøring, ...

LÆS MERE
