331138 AG Fire-rækket konisk rulleleje

Fire-rækkede koniske rullelejer: Kraftige applikationer
Fire-rækkede koniske rullelejer er et specialiseret design, der primært bruges til at optage ekstremt høje radiale belastninger og delvise aksiale belastninger. De er almindeligt anvendt i tunge maskiner såsom valseværker (f.eks. fire-høje varmevalseværker, koldvalseværker) og blomstrende møller. Deres design har ruller arrangeret på fire tilspidsede ydre ringe, hvilket resulterer i høj belastningskapacitet og forlænget levetid. Desuden kan deres frigang på forhånd justeres ved at modificere afstandsstykkerne (eller shims) for at passe til forskellige operationelle krav.

Kontakt os

PREV：30202 Enkeltrækket konisk rulleleje NÆSTE：XRT060-NT Leje

Beskrivelse
Specifikationer
Kontakt os

Strukturel sammensætning
·Åben type: Består af tre ydre ringe (kopper), to indvendige ringe (kegler), fire rækker ruller, to ydre afstandsstykker og en indre afstandsholder.
· Forseglet type: Tilføjer to tætningsringe til grundstrukturen af den åbne type.

Nøglefunktioner
·Høj bæreevne: Det fire-rækkede rullearrangement er designet til at modstå væsentligt større radiale belastninger sammenlignet med dobbeltrækkede lejer.
· Forlænget levetid: Optimering af overfladefinishen på rulle- og løbebanens kontaktflader fremmer dannelsen af en hydrostatisk/hydrodynamisk smørefilm, som øger slidstyrken.
·Nem installation: Typisk designet med en løs pasform for forenklet montering og afmontering.
· Justerbar afstand: Lejets indvendige spillerum er enten forindstillet eller kan indstilles præcist ved brug af justerbare afstandsstykker, hvilket sikrer rotationsnøjagtighed og forlænger levetiden.
· Høj pålidelighed: Optimerede tætningsdesign forhindrer effektivt ekstern forurening og reducerer samtidig friktion og varmeudvikling.

Primære applikationer
· Valseværker: Arbejdsvalser i firehøje varmvalseværker og koldvalseværker mv.
Blooming Mills: Anvendes i stålindustrien til blomstrings- og fliseoperationer.
· Tungt maskineri: Såsom minedrift udstyr.

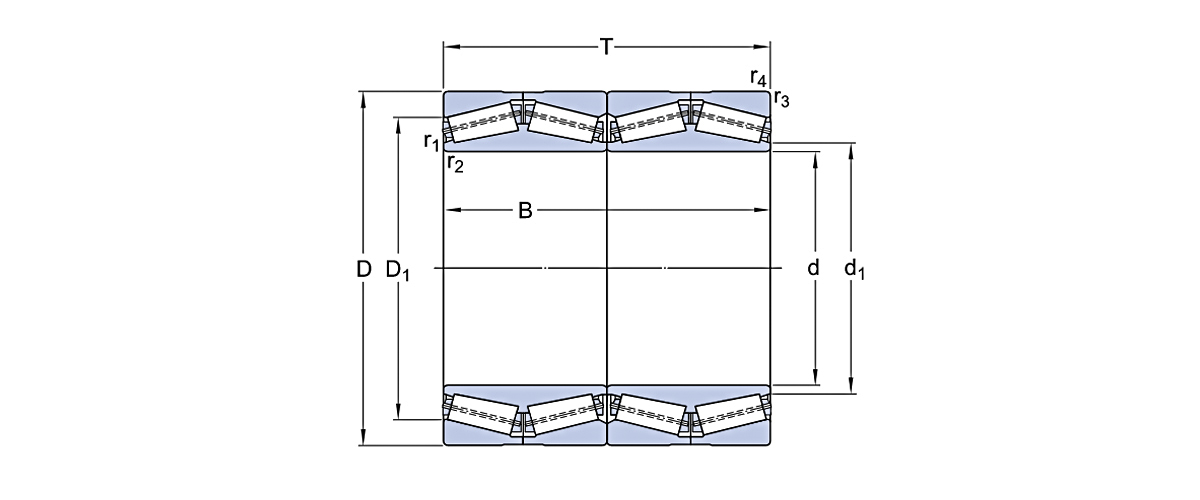

Grundmål				Grundlæggende belastningsgrad		Hastighedsvurderinger		messe	Model
Grundmål				Dynamisk	Statisk	Referencehastighed	Begrænsning af hastighed	messe	Leje nr.
d [mm]	D [mm]	B [mm]	T [mm]	C [kN]	C0 [kN]	[r/min]	[r/min]	[kg]	Leje nr.
139.7	200.025	157.162	160.34	160.34					331138 AG Leje
177.8	247.65	192.088	192.088	192.088					331480 G Leje
177.8	247.65	192.088	192.088	192.088					BT4-0010 G/HA1C400VA903 Leje
198.438	284.162	225.425	225.425	225.425					BT4-0027 AG/HA1 Leje
206.375	282.575	190.5	190.5	190.5					BT4-0013 G/HA1C400VA903 Leje
206.375	282.575	190.5	190.5	190.5					BT4-0021 G/HA1 Leje
220	295	315	315	315					BT4-0035 E8/C355 Leje
220.662	314.325	239.712	239.712	239.712					BT4-0040 E8/C355 Leje
240	338	248	248	248					BT4-0020/HA1 Leje
241.478	349.148	228.6	228.6	228.6					330782 AG Leje
244.475	327.025	193.675	193.675	193.675					330862 B Leje
254	358.775	268.875	268.875	268.875					BT4-0039 E8/C355 Leje
266.7	355.6	230.188	228.6	228.6					BT4-0014 G/HA1C400VA903 Leje
266.7	355.6	230.188	228.6	228.6					BT4B 328209 G/HA1C455 Leje
269.875	381	282.575	282.575	282.575					BT4B 331168 B Leje
276.225	393.7	269.875	269.875	269.875					BT4-0012 G/HA1C500VA901 Leje
279.4	393.7	269.875	269.875	269.875					BT4-0011 G/HA1C500VA901 Leje
279.578	380.898	244.475	244.475	244.475					330540 AG Leje
280	406.4	298.45	298.45	298.45					BT4-0026 A/PEX leje
285.75	380.898	244.475	244.475	244.475					330337 AG Leje
285.75	380.898	244.475	244.475	244.475					BT4-0015 G/HA1C400VA903 Leje
288.925	406.4	298.45	292.45	292.45					BT4B 331452 G/HA1 Leje
292.1	422.275	269.875	269.875	269.875					BT4B 331968 BG/HA1 Leje
304.648	438.048	280.99	279.4	279.4					331492 Leje
304.8	501.65	336.55	336.55	336.55					BT4B 328909 G/HA1VA901 Leje
304.902	412.648	266.7	266.7	266.7					330758 BG Leje
304.902	412.648	266.7	266.7	266.7					BT4-0004 G/HA1 Leje
310	430	310	310	310					BT4-8093 G/HA1VA901 Leje
317.5	422.275	269.875	269.875	269.875					330870 BG Leje
317.5	447.675	327.025	327.025	327.025					BT4B 331161 AG/HA4 Leje

Grundmål				Grundlæggende belastningsgrad		Hastighedsvurderinger		messe	Model
Grundmål				dynamisk	statisk	Referencehastighed	Begrænsning af hastighed	messe	Leje nr.
d [mm]	D [mm]	B [mm]	T [mm]	C [kN]	C0 [kN]	[r/min]	[r/min]	[kg]	Leje nr.
317.5	447.675	327.025	327.025	327.025					BT4B 331161 BG/HA1 Leje
317.5	422.275	269.875	269.875	269.875					BT4B 334023 E1/C675 Leje
330.2	444.5	301.625	301.625	301.625					BT4B 332647 G/HA1 Leje
330.302	438.023	247.65	254	254					BT4-8113 E2/C500 Leje
333.375	469.9	342.9	342.9	342.9					331381 Leje
343.052	457.098	254	254	254					BT4-8160 E8/C475 Leje
343.052	457.098	254	254	254					BT4-8160 E81/C400 Leje
343.052	457.098	254	254	254					BT4-8160 E81/C475 Leje
343.052	457.098	254	254	254					BT4B 328817 E1/C475 Leje
343.052	457.098	254	254	254					BT4B 328817 EX1/C475 Leje
346.075	488.95	358.775	358.775	358.775					BT4B 331228 G/HA1C200 Leje
347.662	469.9	292.1	292.1	292.1					331092 A Leje
347.662	469.9	292.1	292.1	292.1					BT4-8070 G/HA1VA901 Leje
355.6	488.95	317.5	317.5	317.5					331271 Leje
355.6	482.6	265.113	269.875	269.875					BT4-8162 E8/C480 Leje
355.6	482.6	265.113	269.875	269.875					BT4-8162 E81/C480 Leje
355.6	482.6	265.113	269.875	269.875					BT4B 328870 EX1/C300 Leje
355.6	488.95	317.5	317.5	317.5					BT4B 328912 E1/C300 Leje
355.6	488.95	317.5	317.5	317.5					BT4B 328912 E3/C675 Leje
360	510	380	380	380					332059 Leje
368.3	523.875	382.588	382.588	382.588					331159 A Leje
380	560	390	360	360					BT4-8033 G/HA1 Leje
380	540	300	300	300					BT4-8086 G/HA1 Leje
384.175	546.1	400.05	400.05	400.05					331149 E/C675 Leje
384.175	546.1	400.05	400.05	400.05					BT4-8025 G/HA1C300VA903 Leje
384.175	546.1	400.05	400.05	400.05					BT4B 334128/HA1 Leje
385.762	514.35	317.5	317.5	317.5					BT4B 334042 E1/C575 Leje
395	545	268	288.9	288.9					BT4B 332824 E/C475 Leje
395	545	268	288.9	288.9					BT4B 332824/HA1 Leje
400	600	308	308	308					BT4-8147 G/HA1 Leje

Grundmål				Grundlæggende belastningsgrad		Hastighedsvurderinger		messe	Model
Grundmål				dynamisk	statisk	Referencehastighed	Begrænsning af hastighed	messe	Leje nr.
d [mm]	D [mm]	B [mm]	T [mm]	C [kN]	C0 [kN]	[r/min]	[r/min]	[kg]	Leje nr.
406.4	562	381	381	381					BT4-8126 E1/C575 Leje
406.4	546.1	288.925	288.925	288.925					BT4-8161 E8/C500 Leje
406.4	546.1	288.925	288.925	288.925					BT4-8161 E81/C500 Leje
406.4	546.1	288.925	288.925	288.925					BT4B 328838 BG/HA1VA902 Leje
406.4	565.15	381	381	381					BT4B 331347 AG/HA1 Leje
406.4	546.1	330	330	330					BT4B 334093 BG/HA1VA902 Leje
409.575	546.1	334.962	334.962	334.962					BT4B 329004 G/HA1VA901 Leje
409.575	546.151	334.962	334.962	334.962					BT4B 331333 E/C350 Leje
409.575	546.1	334.962	334.962	334.962					BT4B 331333 E/C575 Leje
431.8	571.5	400	400	400					BT4-8067 G/HA1VA902 Leje
431.8	571.5	336.55	336.55	336.55					BT4B 331226 AG/HA1 Leje
431.8	571.5	336.55	336.55	336.55					BT4B 331226 BG/HA1 Leje
431.8	571.5	336.55	336.55	336.55					BT4B 331226/HA1 Leje
431.8	635	440	355.6	355.6					BT4B 334019 G/HA1 Leje
440	650	353.5	353.5	353.5					332313 Leje
440	580	360	360	360					BT4-8124 E/C550 Leje
440	650	353.5	353.5	353.5					BT4B 328944 G/HA1VA901 Leje
440	590	480	480	480					BT4B 334055 ABG/HA1VA902 Leje
447.675	635	463.55	463.55	463.55					330608 C Leje
450	595	404	404	404					BT4-8044 G/HA1VA902 Leje
450	595	368	368	368					BT4-8173 E8/C725 Leje
450	595	368	368	368					BT4-8173 E81/C725 Leje
450	595	404	404	404					BT4B 328365 EX/C725 Leje
450	595	368	368	368					BT4B 332773 E/C725 Leje
457.2	596.9	276.225	279.4	279.4					331169 BG Leje
457.2	596.9	276.225	279.4	279.4					331169 E/C500 Leje
457.2	606	381	381	381					BT4-8125 E1/C725 Leje
457.2	596.9	276.225	279.4	279.4					BT4B 328827 ABG/HA1VA902 Leje
460	610	360	360	360					BT4-8111 E2/C725 Leje
460	610	360	360	360					BT4B 331977 E/C725 Leje

Grundmål				Grundlæggende belastningsgrad		Hastighedsvurderinger		messe	Model
Grundmål				dynamisk	statisk	Referencehastighed	Begrænsning af hastighed	messe	Leje nr.
d [mm]	D [mm]	B [mm]	T [mm]	C [kN]	C0 [kN]	[r/min]	[r/min]	[kg]	Leje nr.
460	625	421	421	421					BT4B 332502/HA1 Leje
475	600	368	368	368					BT4B 328913 BG/HA1C555 Leje
479.425	679.45	495.3	495.3	495.3					330886 B Leje
482.6	615.95	330.2	330.2	330.2					332096 E/C725 Leje
482.6	615.95	330.2	330.2	330.2					BT4-8163 E8/C725 Leje
482.6	615.95	330.2	330.2	330.2					BT4-8163 E81/C725 Leje
482.6	615.95	330.2	330.2	330.2					BT4-8163 E8A/C725 Leje
482.6	615.95	330.2	330.2	330.2					BT4B 328842 E1/C325 Leje
482.6	647.7	417.512	417.512	417.512					BT4B 331259 BG/HA1C325 Leje
489.026	634.873	320.675	320.675	320.675					331090 E/C700 Leje
490	625	385	385	385					BT4-8135 E/C750 Leje
500	670	400.05	387.35	387.35					BT4-8056 G/HA1 Leje
501.65	711.2	520.7	520.7	520.7					331081 A Leje
510	655	377	379	379					BT4-8167 E8/C775 Leje
510	655	377	379	379					BT4-8167 E81/C775 Leje
520.7	736.6	400.05	400.05	400.05					BT4B 331243 A/HA1 Leje
530	680	440	440	440					BT4-8043 G/HA1 Leje
540	690	400	400	400					331978 BG Leje
540	690	400	400	400					BT4-8108 E/C625 Leje
558.8	736.6	322.265	322.268	322.268					331165 A Leje
558.8	736.6	322.265	322.268	322.268					331165 AG Leje
558.8	736.6	455.612	457.2	457.2					BT4-8022 G/HA1VA919 Leje
558.8	736.6	409.575	409.575	409.575					BT4B 330993 AG/HA1 Leje
558.8	736.6	409.575	409.575	409.575					BT4B 334080 G/HA1VA901 Leje
560	700	405	405	405					BT4-8153 E/C775 Leje
560	920	618	618	618					BT4B 328509/HA4 Leje
571.5	812.8	593.725	593.725	593.725					BT4B 332666/HA1 Leje
584.2	762	396.875	401.638	401.638					331148 A Leje
584.2	730.25	342.9	349.25	349.25					BT4B 331189 E/C600 Leje
585.788	771.525	479.425	479.425	479.425					BT4B 328888 BG/HA1VA901 Leje

Grundmål				Grundlæggende belastningsgrad		Hastighedsvurderinger		messe	Model
Grundmål				dynamisk	statisk	Referencehastighed	Begrænsning af hastighed	messe	Leje nr.
d [mm]	D [mm]	B [mm]	T [mm]	C [kN]	C0 [kN]	[r/min]	[r/min]	[kg]	Leje nr.
585.788	771.525	479.425	479.425	479.425					BT4B 331093 BG/HA1 Leje
595.312	844.55	615.95	615.95	615.95					BT4B 331300 E/C775 Leje
603.25	857.25	622.3	622.3	622.3					331625 Leje
603.25	857.25	622.3	622.3	622.3					BT4B 331625 E/C800 Leje
609.6	787.4	361.95	361.95	361.95					331175 A Leje
609.6	787.4	361.95	361.95	361.95					331175 BG/C355 Leje
609.6	813.562	479.425	479.425	479.425					331925 Leje
609.6	787.4	361.95	361.95	361.95					BT4B 328871 G/HA1VA901 Leje
620	800	363.5	363.5	363.5					BT4B 328510/HA1 Leje
625	815	480	480	480					BT4-8031 E/C800 Leje
625	815	600	600	600					BT4-8137 G/HA1 Leje
650	1030	560	560	560					BT4B 332827 AG/HA1 Leje
660	1070	648.002	648.002	648.002					BT4B 332833 G/HA4 Leje
660.4	812.8	365.125	365.125	365.125					331190 Leje
660.4	812.8	365.125	365.125	365.125					BT4B 331190 BG/HA1 Leje
676	910	620	620	620					BT4B 332906/HA4 Leje
679.45	901.7	552.45	552.45	552.45					BT4B 334015 BG/HA1VA901 Leje
679.45	901.7	635	542.45	542.45					BT4B 334016 AG/HA1VA901 Leje
680	930	700	700	700					BT4B 328349/HA1 Leje
685.8	876.3	352.425	355.6	355.6					BT4B 328955 ABG/HA1VA902 Leje
685.8	876	352.425	355.6	355.6					BT4B 331089 CG/HA1 Leje
708.025	930.275	565.15	565.15	565.15					BT4-8109 E1/C800 Leje
708.025	930.275	565.15	565.15	565.15					BT4B 332098 A/HA4 Leje
710	900	410	410	410					331351 Leje
710	900	410	410	410					BT4B 331351 BG/HA1 Leje
710	900	410	410	410					BT4B 331351 E/C775 Leje
711.2	914.4	390	390	390					BT4-8139 G/HA1 Leje
717.55	946.15	565.15	565.15	565.15					332244 Leje
717.55	946.15	565.15	565.15	565.15					BT4-8069 G/HA1VA901 Leje
730.25	1035.05	755.65	755.65	755.65					330803 A Leje

Grundmål				Grundlæggende belastningsgrad		Hastighedsvurderinger		messe	Model
Grundmål				dynamisk	statisk	Referencehastighed	Begrænsning af hastighed	messe	Leje nr.
d [mm]	D [mm]	B [mm]	T [mm]	C [kN]	C0 [kN]	[r/min]	[r/min]	[kg]	Leje nr.
750	950	410	410	410					BT4-8048 E/C725 Leje
750	1130	690	690	690					BT4B 328376/HA4 Leje
785	1010	600	600	600					BT4-8121 E/C600 Leje
825.5	1168.4	844.55	844.55	844.55					BT4B 331066 A/HA4 Leje
863.6	1219.1	876.3	889	889					BT4B 330742 A/HA4 Leje
863.6	1130.3	669.925	669.925	669.925					BT4B 331123 DG/HA1 Leje
877.888	1220	844.55	844.55	844.55					BT4B 332981/HA4 Leje
938.212	1270	825.5	825.5	825.5					330726 A Leje
1001	1360	800	800	800					BT4B 334031 AG/HA4 Leje
1001	1360	800	800	800					BT4B 334031/HA4C1800 Leje
1070.001	1399.997	889.762	889.762	889.762					BT4B 328100/HA4 Leje
1300	1720	840	840	840					BT4-8150 G/HA4 Leje
287.5	440	330.3	284	284					BT4B 332997 B/HA1 Leje
287.5	440	330.3	284	284					BT4B 332997/HA1 Leje
368.294	523.875	411.162	366.712	366.712					BT4B 334056 B/HA1 Leje
384.175	546.1	437.96	384.175	384.175					BT4B 334048/HA1 Leje
391.071	550	428.625	384.175	384.175					BT4B 328305/HA1 Leje
400	540	330	295	295					332297 Leje
400	540	295	330	330					BT4-8050/HA1 Leje
406.445	565.201	409.575	365.125	365.125					BT4B 332813 B/HA1C425 Leje
415.925	590.55	479.96	419.1	419.1					BT4B 334047/HA1 Leje
431.8	571.5	366.713	320.675	320.675					331999 Leje
450	595	388	352	352					BT4-8053/HA1 Leje
482.6	647.7	436.5	401.638	401.638					BT4-8052/HA1 Leje
555.233	761.873	692.15	536.575	536.575					BT4B 334125/HA1 Leje
770	1040	800	650	650					BT4B 334099/HA4 Leje
872.769	1181.1	714.375	628.65	628.65					BT4B 332786/HA4 Leje
872.847	1181.1	714.375	628.65	628.65					BT4B 328956/HA4 Leje

Engineering the Future of Motion

Om UKL

Founded in 2020, UKL Bearing Manufacturing Co., Ltd. (Wuxi) is China 331138 AG Fire-rækket konisk rulleleje suppliers and OEM/ODM 331138 AG Fire-rækket konisk rulleleje company, an integrated industrial and trading enterprise that focuses on precision manufacturing, combining R&D, production, and sales.
The company specializes in high-performance bearing solutions, providing technical support for global industries with exceptionally high demands for precision and reliability.

With more than 200 skilled professionals and a fully modernized production base, UKL’s facilities cover the entire manufacturing process — forging, annealing, turning, heat treatment, grinding, and automated assembly.
Leveraging over 15 years of OEM/ODM export experience, UKL responds quickly to customer needs, offering flexible and customized services for clients across Europe, Asia, Africa, and the Middle East.

Mere om os Ukl Bearing Manufacturing Co.,Ltd

0+

år

Brancheerfaring
0+

Model mangfoldighed
0+

Antal ansatte
0

$

Årlig eksportværdi

Hædersbevis

Nyheder

Hvorfor NU 309 cylindriske rullelejer udmærker sig i motor- og gearkassedesign?
04 Jun, 2026
Key Takeaway: NU 309-lejet udmærker sig som et flydende leje For motor- og gearkassedesign, hvor termisk udvidelse af akslen er et kritisk problem, NU 309 leje giver de...

LÆS MERE
Sådan installeres en 2206 AV Nilos-ring (trin-for-trin guide)
28 May, 2026
Installer med den åbne side mod lejet For at installere korrekt 2206 AV Nilos Ring, placer den så den konvekse (åbne) side peger mod lejets løbebane. Ringen skal flugte ...

LÆS MERE
Hvordan vælger man det rigtige vinkelkontaktkugleleje til højhastighedsapplikationer?
21 May, 2026
At vælge den optimale rullekomponent til roterende højhastighedsmaskiner kræver en dyb forståelse af driftsforhold, intern geometri og termisk styring. Blandt præcisionsmaskiner, vinkelkont...

LÆS MERE
Præcision under tryk: nøglefaktorer, der driver valg af lejer til medicinsk udstyr
14 May, 2026
I det hastigt udviklende område af medicinsk teknologi kan selv den mindste komponent afgøre succesen af en livreddende enhed. Blandt disse lejer til medicinsk udstyr spille en tavs...

LÆS MERE
