JXR-type (krydset konisk rulleleje)

Hjem / Leje / Robot lejer / JXR-type (krydset konisk rulleleje)

JXR-type (krydset konisk rulleleje)

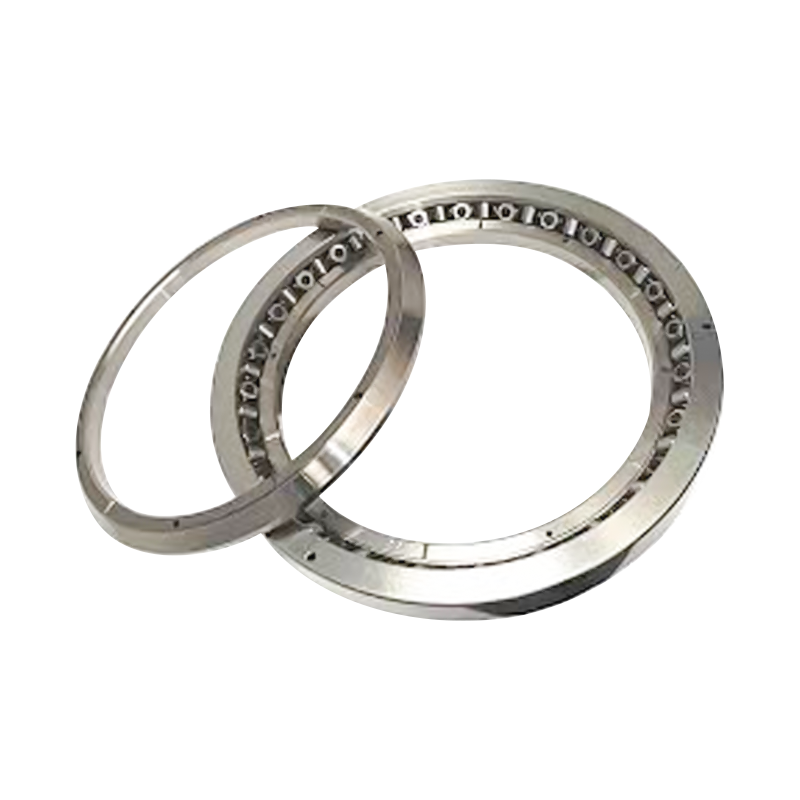

Dette leje har to sæt løbebaner og ruller kombineret i rette vinkler, med rullerne arrangeret i et vekslende mønster på kryds og tværs. Tværsnitshøjden af ​​lejet svarer til højden for en enkelt-rækket lejestruktur, hvilket sparer installationsplads og husmateriale. Den store koniske vinkel og det tilspidsede geometriske design gør det muligt for det samlede lejesystem effektivt at styre et spænd, der er flere gange bredden af ​​selve lejet. De krydsede koniske ruller er i stand til at optage høje væltemomenter (vippemoment).

Contact Us Kontakt os
PREV：RA-type (ydre ring segmenteret, indre ring til rotation) NÆSTE：RB2508 Robot krydset rulleleje
  • Beskrivelse
  • Specifikationer
  • Kontakt os

Strukturelle egenskaber
JXR-typen tilbyder en kompakt struktur, høj stivhed og høj præcision. Den er i stand til samtidigt at bære radial belastning, aksial belastning og væltemoment (vippemoment). Derudover kan den prale af fordelene ved høj rotationshastighed og sparer plads og materiale. Disse egenskaber gør det til et ideelt valg til præcisionsanvendelser såsom højhastigheds lodrette slibemaskiner, værktøjsmaskiner roterende borde og industrirobotter.

Ansøgningsomfang
Velegnet til brug i værktøjsmaskiner, herunder vertikale boremaskiner og slibemaskineborde, præcisions cirkulære indekseringsborde, store rullesystemer, drejeskiver (roterende platforme) og industrirobotter, blandt andre.

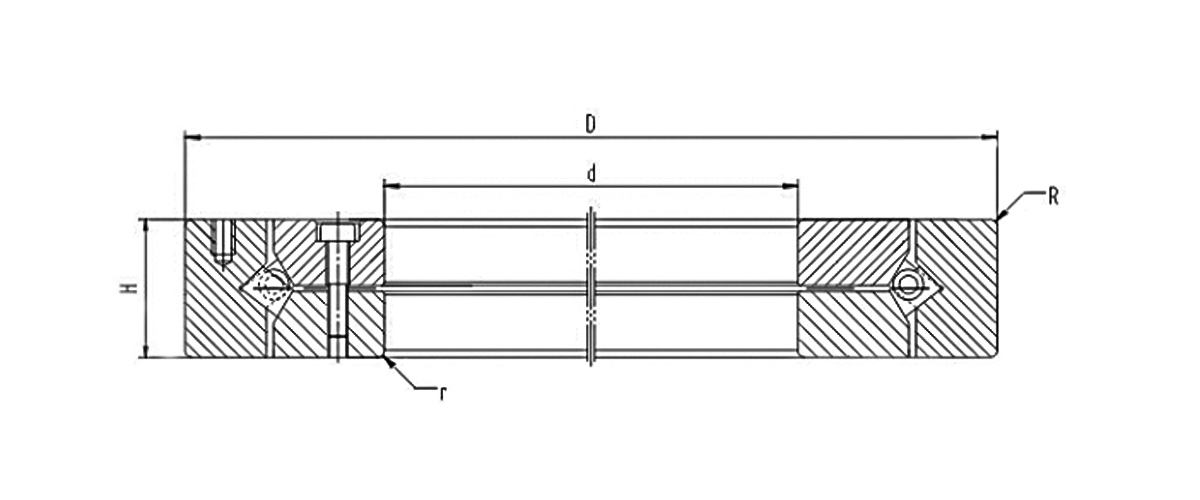

Leje Type Indre diameter Udvendig diameter Bredde Chamfer Grundlæggende belastningsværdi (radial) Grundlæggende belastningsværdi (aksial) Begrænset hastighed Vægt
d D H R KN KN r/min kg
JXR637050 300 400 37 1.5 63 80.1 720 13
JXR652050 310 425 45 2.5 82.2 102 640 20
JXR699050 370 495 50 3.0 93.6 119 600 30
XR496051 203.2 279.4 31.75 1.5 51.3 61.6 800 6.5
XR678052 330.2 457.2 63.5 3.3 100 123 620 35
XR766051 457.2 609.6 63.5 3.3 141 178 520 51
XR820060 580 760 80 6.4 215 234 300 100
XR855053 685.8 914.4 79.375 3.3 270 344 260 150
XR882055 901.7 1117.6 82.55 3.3 300 396 200 185
XR889058 1028.7 1327.15 109.22 3.3 405 534 160 400
XR897051 1549.4 1828.8 101.6 3.3 518 699 80 500
