Forståelse af stivheden og belastningskapacitetens fordele ved RB2508 krydsede rullelejer
Ingeniørudfordringen: Præcision under begrænsning
Moderne robotsystemer står over for et ingeniørparadoks: Designere skal opnå hidtil uset præcision inden for stadigt mere kompakte rum og samtidig håndtere komplekse, multi-retningsbestemte belastninger. Industrielle robotter, der arbejder i fremstillings-, montage- og præcisionsopgaver, kræver samlinger, der bevarer repeterbarheden på mikronniveau selv under variable belastningsforhold. Denne udfordring har drevet innovation inden for lejeteknologi, specifikt hen imod løsninger, der konsoliderer flere bærende funktioner i enkelte, pladseffektive komponenter.
Den RB2508 leje repræsenterer et gennembrud i design af krydsede rullelejer. Med dimensioner på 25 millimeter boring, 41 millimeter ydre diameter og 8 millimeter bredde leverer denne kompakte komponent stivhed og bæreevneegenskaber, der overstiger meget større konventionelle lejeløsninger. At forstå det tekniske grundlag for denne ydeevnefordel er afgørende for ingeniører, der designer næste generations robotsystemer.
Denne omfattende undersøgelse udforsker de tekniske principper bag RB2508's overlegne ydeevne, dens lasthåndteringsevner på tværs af flere akser og dens praktiske integration i avancerede robotapplikationer. Ved at analysere den krydsede rullegeometri og forspændingsmekanismer afslører vi, hvorfor dette leje er blevet den foretrukne løsning til krævende industrielle miljøer.
Krydset rullelejegeometri: Grundlaget for overlegen stivhed
Forståelse af den krydsede rullekonfiguration
Traditionelle kuglelejer anvender sfæriske rullende elementer arrangeret i cirkulære løbebaner, hvilket skaber punktkontakt mellem hver bold og dens løbebaneoverflade. Selvom denne geometri er tilstrækkelig til applikationer med overvejende envejsbelastning, udviser den iboende begrænsninger, når den udsættes for kombinerede radiale, aksiale og momentbelastninger samtidigt. Punktkontakt koncentrerer belastningen på små områder, begrænser belastningskapaciteten og bidrager til bæreevnen under belastning.
Krydsede rullelejer genskaber grundlæggende denne arkitektur. I stedet for sfæriske elementer i cirkulære løb, anvender krydsede rullelejer cylindriske rulleelementer, der er placeret i 90 graders vinkler i forhold til tilstødende ruller inden for den samme lejering. Dette vinkelrette arrangement skaber flere liniekontaktgrænseflader, hvor hver rulle kommer i kontakt med sin løbebane langs en forlænget overflade i stedet for et punkt.
Linjekontakt Fordele: Stressfordeling og belastningskapacitet
Den line contact geometry delivers several critical performance advantages:
- Belastningsfordeling på tværs af udvidede kontaktområder reducerer spidsbelastningskoncentrationer, hvilket muliggør højere belastningskapacitet inden for kompakte kuverter
- Multi-direktional belastningsaccept tillader enkeltleje at håndtere radiale belastninger på to vinkelrette akser, aksiale belastninger og momentbelastninger samtidigt
- Reduceret kontaktspænding forlænger lejeudmattelseslevetiden, især vigtig for højcyklus-robotapplikationer
- Forbedret stivhedsrespons minimerer afbøjning under belastning, afgørende for præcisionspositioneringsnøjagtighed
Specifikt for RB2508 betyder denne linjekontaktkonfiguration, at et 25-millimeters krydset rulleleje pålideligt kan håndtere belastningsstørrelser, som ville kræve væsentligt større konventionelle lejearrangementer. En typisk industrirobot-håndledsenhed, der kan kræve tre separate lejetyper (radialkugleleje, trykkugleleje og momentbelastningsstøtteleje) kan konsolideres i en enkelt RB2508-enhed.
Den Preload Mechanism: Eliminating Clearance, Maximizing Stiffness
Et karakteristisk træk ved krydsede rullelejer i præcision er det integrerede forspændingssystem. Standardlejer fungerer med målbar spillerum - et lille mellemrum mellem rullende elementer og løbebaner, der gør det muligt for lejet at fungere uden binding. Denne frigang, typisk målt i titusvis af mikrometer, skaber iboende compliance. Når et robotled udsættes for belastning, afbøjes lejet en smule, da rullende elementer og løbebaner adskilles, før de genanbringes under belastningsretningen.
Den RB2508 preload mechanism eliminates this deflection source through spring-based compression forces. Wave springs or disc springs integrated into the bearing outer ring apply controlled compressive force, maintaining constant contact between all rolling elements and both inner and outer raceways regardless of load direction. This preload creates a fundamentally rigid structure where bearing stiffness approaches that of a solid metal ring rather than a mechanical assembly.
Den preload force in RB2508 bearings typically ranges from 400 to 600 Newtons, optimized to provide maximum rigidity without inducing excessive friction or accelerated wear. This preload value represents a carefully engineered balance: insufficient preload allows unwanted clearance and reduced stiffness; excessive preload generates unnecessary friction, heat, and lubricant degradation.
Belastningskapacitetsanalyse: Forståelse af RB2508-ydelse på tværs af flere akser
Dynamiske belastningsvurderinger og applikationskontekst
Lejebelastningskapaciteten er defineret gennem dynamiske belastningsværdier - den belastningsstørrelse, ved hvilken et leje vil gennemføre en million omdrejninger, før træthedsafskalning starter. RB2508-specifikationerne inkluderer flere dynamiske belastningsklasser, der afspejler dens multi-retningsevne:
| Indlæsningsretning | Dynamisk vurdering (Newtons) | Typisk applikationskontekst |
|---|---|---|
| Radial belastning | 3.500 | Vinkelret på lejeaksen |
| Aksial belastning | 1.980 | Langs lejeaksen |
| Momentbelastning | 180 Nm | Vippe- eller bøjemoment |
Praktisk belastningsstørrelseskontekst
For at kontekstualisere disse vurderinger: En 5-kilograms kollaborativ robotarm, der strækker sig 500 millimeter fra dens håndledsled, skaber en momentbelastning på cirka 25 Newton-meter ved ledlejet, når armen strækker sig vandret. RB2508's momentkapacitet på 180 Newtonmeter giver en sikkerhedsfaktor på 7 gange denne belastning - en betydelig margen for dynamiske accelerationskræfter, stødbelastning og værktøjsskift. Denne ekstraordinære momentkapacitet adskiller krydsede rullelejer fra alle konventionelle lejetyper af tilsvarende størrelse.
Den dynamic load ratings assume operation at 100 RPM. Robot joints typically operate at 20-80 RPM during normal motion profiles, reducing bearing stress compared to the rating basis. This speed margin translates to extended bearing life in practical applications. A bearing selected for 3,500 Newton dynamic load at 100 RPM will reliably handle the same load at 40 RPM for substantially longer operational life.
Kombinerede belastningsscenarier: RB2508-fordelen
Robotsamlingsbelastning består sjældent af ren radial kraft, ren aksial kraft eller rent moment. I stedet oplever leddene samtidig belastning på tværs af flere akser. Overvej et robotskulderled, der understøtter en vandret arm med en grebet genstand forskudt fra leddets midterlinje:
- Radial belastning fra armvægt og nyttelast skaber kraft nedad vinkelret på armaksen
- Aksial belastning fra værktøjsskift og lodrette nyttelastpositioneringsvariationer
- Momentbelastning fra den forskudte afstand mellem ledaksen og nyttelastens tyngdepunkt
Et enkelt RB2508-leje rummer alle tre belastningskomponenter inden for dets designramme. Konventionelle løsninger kræver typisk flere lejesæt arrangeret i komplekse huskonfigurationer. RB2508's krydsrullearkitektur accepterer kombinerede belastninger gennem dets integrerede krydselementarrangement, hvilket eliminerer behovet for eksterne lastfordelingsmekanismer.
Stivhed: Måling og forståelse af RB2508-ydelse
Lejestivhed: Præcisionsteknisk parameter
Stivhed i lejeapplikationer kvantificeres som stivhed - modstanden mod afbøjning under påført belastning. Stivhed er matematisk udtrykt som belastning divideret med nedbøjning, målt i enheder af Newtons pr. mikrometer. Et leje med højere stivhed modstår afbøjning og bevarer positionen mere præcist under belastning.
Den RB2508's stiffness characteristics vary by load direction. Typical values include:
- Radial stivhed: ca. 50-70 N/mikrometer (afhængig af forspændingsindstilling)
- Aksial stivhed: ca. 30-50 N/mikrometer
- Momentstivhed: ca. 15-20 Nm/milliradian
Dense stiffness values represent a 4-8 times improvement over equivalent-sized ball bearings, and a 2-3 times improvement over larger tapered roller bearing sets. This stiffness advantage translates directly to precision: a robot joint equipped with an RB2508 bearing exhibits positional repeatability within plus or minus 0.1 millimeters, compared to plus or minus 0.4 millimeters for conventional bearing solutions in similar size classes.
Temperaturstabilitet og forbelastningskonsistens
Lejestivhed er temperaturafhængig. Når lejetemperaturen stiger, falder smøremidlets viskositet, og fjederforspændingskræfterne mindskes, hvilket reducerer den samlede stivhed. RB2508's fjederbaserede forspændingsmekanisme er konstrueret til at minimere denne nedbrydning. Bølgefjedre i lejets ydre ring er valgt til materialer med ekstremt lave termiske ekspansionskoefficienter, der opretholder forspændingskraften inden for plus eller minus 5 procent over lejets driftsområde på minus 10 til plus 80 grader Celsius.
Denne termiske stabilitet sikrer, at et robotled bevarer ensartet præcision, uanset om det kører under kølige morgenstartforhold eller efter længerevarende drift med høj driftscyklus, der genererer forhøjede lejetemperaturer. Konventionelle lejer oplever større stivhedsvariation på tværs af temperaturområder, hvilket resulterer i positionel drift under længere driftssessioner - en kritisk begrænsning elimineret af RB2508's preload design.
Fremragende fremstilling: Hvordan RB2508 opnår overlegen ydeevne
Præcisionsfremstilling: Fra råmaterialer til færdigt leje
UKL Bearing Manufacturing Co., Ltd. (Wuxi), en integreret industri- og handelsvirksomhed med speciale i præcisionslejeløsninger, demonstrerer den omfattende fremstillingsproces, der kræves for at producere lejer, der opfylder RB2508-specifikationerne. Som en professionel lejefabrik, der kombinerer forskning, udvikling, produktion og salg, eksemplificerer UKL's tilgang den produktionsstrenghed, der kræves af moderne produktion af krydsede rullelejer.
Den RB2508 manufacturing journey begins with material selection. Through-hardened bearing steel is specified for both rolling elements and raceways, ensuring consistent hardness throughout the component cross-section. This material choice prevents subsurface fatigue cracking that compromises bearings where hardness varies between surface and interior regions. Surface treatments including precision grinding achieve roughness values below 0.2 micrometers, reducing friction and extending bearing life.
Fremstillingsprocesser for krydsede rullelejer kræver enestående præcision. Den komplette lejefremstillingssekvens inkluderer:
- Råmaterialesmedning og udglødning for at etablere materialestruktur og aflaste indre spændinger
- Drejeoperationer, der etablerer initial ydre og borediametre inden for plus eller minus 0,5 millimeter tolerancer
- Varmebehandlingscyklusser, der bringer materialer til specificeret hårdhed (typisk 60-65 HRC for RB2508-komponenter)
- Præcisionsslibeoperationer, der opnår endelige dimensioner inden for plus eller minus 0,01 millimeter tolerancer og overfladefinish under 0,15 mikrometer
- Krydset rulleplacering og forspændingsfjederintegration, der kræver specialiseret fastgørelse og kvalitetskontrol
- Automatiseret samling af lejekomponenter med præcisionsmåling på hvert trin
Kvalitetssikring: Verifikation af ydeevnespecifikationer
Lejefremstillingsfaciliteter, der anvender moderne kvalitetssystemer, verificerer RB2508-ydelse gennem flere inspektions- og testprotokoller. Hvert leje gennemgår:
- Dimensionel inspektion ved hjælp af præcisionsmåleudstyr til at verificere boring, ydre diameter og bredde inden for specificerede tolerancer
- Måling af rundhed og udløb, der sikrer, at lejeringene er perfekt koncentriske, afgørende for præcisionsanvendelser
- Forspændingskraftmåling, der bekræfter fjedermekanismer, giver specificerede trykkræfter
- Støj- og vibrationstest under belastning for at opdage fabrikationsfejl, der kan kompromittere ydeevnen
- Denrmal cycling tests simulating temperature variations encountered in field applications
UKL's fuldt moderniserede produktionsbase, bemandet af mere end 200 dygtige fagfolk, omfatter hele fremstillingsprocessen under kontrol af en enkelt facilitet. Denne vertikale integration sikrer konsistens, sporbarhed og hurtig reaktion på specifikationskrav. Hvert leje, der sendes, har dokumentation, der bekræfter overensstemmelse med dimensions-, forspændings- og ydeevnespecifikationer.
RB Series vs. RU Series: Forståelse af designdifferentieringen
RB2508: Outer-Ring Preload Architecture
Den RB2508 belongs to the RB series family, characterized by preload mechanisms integrated into the bearing outer ring. Wave springs or disc springs compressed between the outer ring and bearing housing apply compressive force that maintains contact between crossed rollers and outer-ring raceways. This architecture offers several distinct advantages for robot joint applications:
- Yderringsforspænding giver fremragende radial stivhedskarakteristika, der er afgørende for at understøtte armvægt og nyttelast
- Forspændingsfjederintegration i den ydre ring forenkler husets designkrav sammenlignet med indvendige forspændingsskemaer
- Forudsigelige forspændingskarakteristika forbliver stabile på tværs af termiske cyklusser på grund af omhyggeligt valg af fjedermateriale
- Tilgængelighed for boligtolerancejusteringer under integration i robotsamlinger
RU Series: Inner-Ring Preload Architecture
Den RU series employs preload mechanisms integrated into the bearing inner ring. Preload springs compressed between the inner ring and the bearing housing apply compressive force to inner-ring elements. This alternative approach provides:
- Maksimal ydre diameter kompakthed, fordelagtig til applikationer, hvor den ydre ringplads er stærkt begrænset
- Monteringskonfiguration med inderring muliggør unikke husarrangementer i specialiserede applikationer
- Alternative belastningsfordelingskarakteristika, der passer til specifikke momentbelastningsdominerende applikationer
Udvælgelsesvejledning: RB2508 til robotledapplikationer
For standard industrirobotsamlinger, kollaborative robotsamlinger og præcisionspositioneringsapplikationer overgår RB-serien (inklusive RB2508) typisk RU-seriens alternativer. Den ydre-rings forspændingsarkitektur af RB-lejer leverer overlegen radial stivhed - det kritiske krav til understøttende armstrukturer og nyttelast. RU-serien finder foretrukken anvendelse i drejekransdesign og specialiserede drejeskivekonfigurationer, hvor forskellige krav til belastningsfordeling gælder.
Den RB2508 krydset rulleleje repræsenterer den optimale konfiguration for robotforbindelser, der kræver radial belastningskapacitet, aksial belastningskapacitet, momentbelastningskapacitet og exceptionel positionel repeterbarhed inden for en kompakt 25x41x8 millimeter konvolut.
Integrationsdesign: Optimering af robotledydelse med RB2508
Hustolerancekrav og præcisionspasning
Lejeydelsen er grundlæggende afhængig af husets designkvalitet. RB2508's overlegne stivhed og belastningskapacitet realiseres kun fuldt ud, når den er integreret i huse, der opfylder strenge tolerancespecifikationer:
| Boligfunktion | Tolerancegrad | Typisk værdi | Effektivitet |
|---|---|---|---|
| Yderring Boring | H7 | 41 0,025 mm | Tæt pasform forhindrer radial bevægelse |
| Indre Ringboring | P5 | 25 -0,05 mm | Bevarer koncentricitet og runout |
| Udløb af ydre boring | TIR 0,05 mm | Total angivet runout | Sikrer lejeringens koncentricitet |
| Indre boring Runout | TIR 0,03 mm | Total angivet runout | Forhindrer ubalance i rulleelementet |
Smørestrategi: Opretholdelse af ydeevne på tværs af driftsforhold
Den RB2508's preload design creates relatively low friction compared to conventional bearings, but demands precise lubrication management. Robot joint applications typically employ one of two lubrication approaches:
Olie-luft smøresystemer: Trykluft fører præcise oliedråber ind i lejet med kontrollerede intervaller. Denne tilgang minimerer lejemodstanden, opretholder ensartet temperatur og forlænger lejernes levetid. Olie-luft-systemer passer til kontinuerlig drift eller højhastighedsapplikationer, hvor termisk styring er kritisk. Installationskompleksiteten øges sammenlignet med fedtsmøring, men ydeevnefordele retfærdiggør den ekstra ingeniørindsats til krævende applikationer.
Fedtbaseret smøring: Forseglede lejedesigns anvender syntetiske fedtformuleringer, der giver langtidssmøring med minimal vedligeholdelse. Fedtsmøring forenkler installationen og er velegnet til applikationer med forseglede robotforbindelser, der arbejder ved moderate hastigheder (under 300 omdr./min.). Afvejninger omfatter lidt højere friktion og tilsvarende varmeudvikling sammenlignet med oliesystemer.
Denrmal Management and Temperature Control
Forspændte lejer genererer mere varme end spillerumsbaserede designs, især ved højere hastigheder. Effektivt robotfugedesign inkorporerer termiske styringsstrategier:
- Aluminiumshusmaterialer med høj varmeledningsevne spreder lejegenereret varme væk fra samlingssamlingen
- Cirkulationskanaler leder køleolie gennem lejezonen i højtydende applikationer
- Temperaturovervågning via integrerede sensorer advarer kontrolsystemer om unormale termiske forhold før ydeevneforringelse
- Protokoller til justering af driftshastighed reducerer hastigheden, hvis lejetemperaturen overstiger de beregnede tærskler
Den RB2508 maintains full performance specifications up to plus 80 degrees Celsius, with controlled performance degradation between 80 and 100 degrees Celsius. Most robot applications maintain bearing temperatures in the 40-65 degree Celsius range through proper thermal design.
Sammenlignende analyse: RB2508 vs. alternative lejeløsninger
For at illustrere RB2508's tekniske fordele afslører en sammenligning af dens ydeevne på tværs af nøgleparametre med konventionelle lejealternativer den tekniske sag for valg af krydsede ruller:
| Præstationsparameter | RB2508 | Dobbeltrækket bold | Tilspidset rullesæt |
|---|---|---|---|
| Radial stivhed | 60 N/mikron | 12 N/mikron | 25 N/mikron |
| Aksial stivhed | 40 N/mikron | 5 N/mikron | 8 N/mikron |
| Momentkapacitet | 180 Nm | 20 Nm | 60 Nm |
| Komponentantal | 1 | 2-3 | 3-6 |
| Udvendig diameter | 41 mm | 47 mm | 62 mm |
| Positionel repeterbarhed | 0,1 mm | 0,5 mm | 0,3 mm |
| Installationskompleksitet | Lav | Moderat | Høj |
Denne sammenligning demonstrerer et grundlæggende princip: RB2508 konsoliderer ydeevnen af flere konventionelle lejeløsninger i en enkelt, enklere komponent. En robotsamling, der kræver radial støtte, aksial akkommodation og modstand mod momentbelastning, ville traditionelt anvende tre eller flere lejetyper. RB2508-løsningen med én enhed reducerer montagekompleksitet, omkostninger og potentielle fejlpunkter, mens den leverer overlegen ydeevne på tværs af alle belastningsretninger.

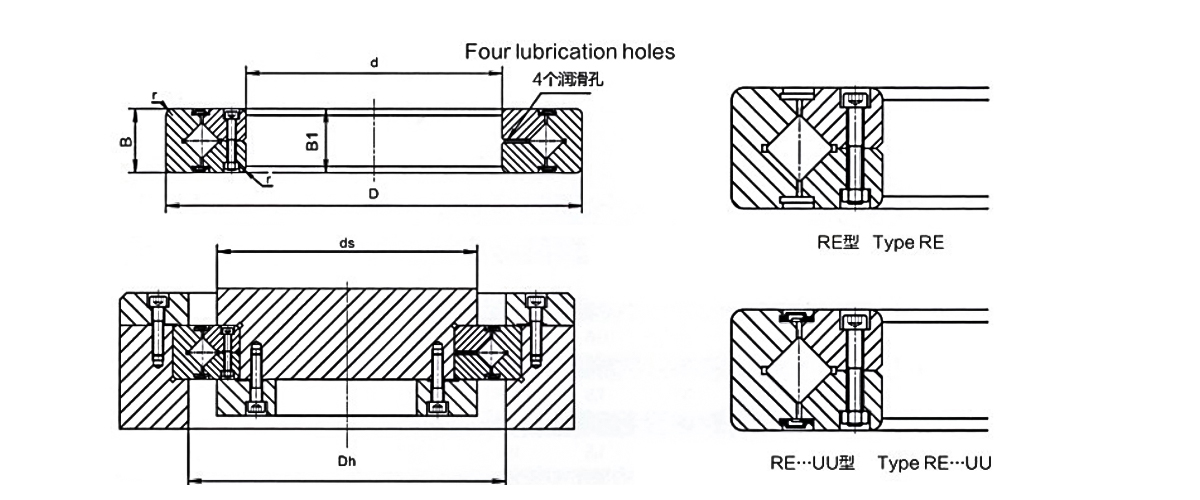

Teknisk arkitektur: RB2508 Designvisualisering
Praktiske anvendelser: Hvor RB2508 udmærker sig
Collaborative Robot Joint Design
Samarbejdsrobotter, der arbejder sammen med menneskelige arbejdere, kræver enestående præcision og pålidelighed. RB2508's kompakte profil og høje momentkapacitet muliggør et sikkert, præcist samlingsdesign. En typisk samarbejdende robotskulderkonstruktion integrerer et RB2508-leje for at understøtte overarmsstrukturen, mens den imødekommer værktøjsskift og dynamiske belastningsudsving. Lejets design med lavt slørslag sikrer repeterbarhed til griberpositioneringsopgaver, mens dets forspændingsmekanisme garanterer stabil drift på tværs af termiske variationer under længere arbejdsskift.
Integration af industriel robothåndledssamling
Moderne robothåndled anvender flere rotationsakser (rulning, stigning, krøjning) i ultrakompakte samlinger. Hver håndledsakse nyder godt af understøttelse af krydsede rullelejer. RB2508 skalaen er ideel til rulle- og pitch-akser i mange industrielle robotkonfigurationer. Lejets evne til at acceptere momentbelastninger uden yderligere støttekomponenter muliggør design af håndledshuse, der opretholder værktøjets midtpunktsnøjagtighed inden for 0,1 millimeter - afgørende for præcisionssvejsning, samling og bearbejdning.
Kirurgisk og medicinsk robotik
Kirurgiske robotsystemer kræver enestående præcision og pålidelighed. Ledlejer skal opretholde positionsnøjagtighed inden for 0,05 millimeter, mens de tåler kontinuerlige steriliseringscyklusser og højaccelererende bevægelsesprofiler. RB2508's stivhed og termiske stabilitet viser sig at være ideel til disse krævende krav. Lejets lave tilbageslag eliminerer vævstraumer fra ledbøjning, mens dets ensartede ydeevne på tværs af termiske cyklusser sikrer pålidelighed gennem gentagne steriliseringsprocedurer.
Emballage- og materialehåndteringsautomatisering
Pick-and-place-robotter med høj hastighed, der arbejder med 100 cyklusser i minuttet, udsætter ledlejer for alvorlig dynamisk belastning. RB2508's forspændingsmekanisme og linjekontaktgeometri fordeler stødbelastninger mere effektivt end kuglelejer, hvilket forlænger lejernes levetid. Lejets momentkapacitet håndterer offset nyttelast, der er karakteristisk for vakuumgriberinstallationer, mens dets stivhed sikrer ensartet placeringsnøjagtighed på tværs af produktionsskiftet.
Vedligeholdelse og levetid: Optimering af RB2508-pålidelighed
Best Practices for installation
Korrekt installation påvirker direkte lejets ydeevne og levetid. Kritiske installationsprotokoller omfatter:
- Bekræft husets diameter og overfladefinish opfylder specificerede tolerancer før lejeinstallation
- Brug præcisionslejetrækkere designet til krydsede rullelejer for at undgå skader på den indre ring under fjernelse eller installation
- Påfør let maskinolie på lejeboringsoverfladen for at lette monteringen og forhindre gnidning
- Installer lejekomponenter i rækkefølge, og bibehold justering under hele samlingsprocessen
- Bekræft forspændingskraften efter installation for at bekræfte korrekt trykbelastning fra fjedermekanismer
Indkøringsperiode og termisk stabilisering
Nye robotinstallationer nyder godt af kontrollerede indkøringsprocedurer. I løbet af de første 8-10 driftstimer giver robotter, der kører med 50 procents nominel belastning, det muligt for lejekomponenter at sidde korrekt, og termiske gradienter kan stabilisere sig. Temperaturstigning i denne periode sker typisk inden for de første 3-4 timer. Gradvis belastning og hastighedsforøgelse i løbet af de første 40 driftstimer forlænger lejernes levetid og sikrer optimal ydeevne.
Tilstandsovervågningsstrategier
Moderne robotplatforme inkorporerer i stigende grad lejetilstandsovervågningssystemer ved hjælp af temperatur- og vibrationssensorer. Disse muliggør forudsigelig vedligeholdelse, der forlænger levetiden og forhindrer uventede fejl:
- Overvågning af lejetemperaturen registrerer nedbrydning af smøring eller tab af forspænding tidligt
- Vibrationsfrekvensanalyse identificerer slid på rulleelementer før katastrofale fejl
- Positionel repeterbarhedstendens afslører en stigning i lejeoverholdelse over tid
- Olie- eller fedtanalyse overvåger oxidations- og forureningsniveauer
Forventninger til levetid
Velholdte RB2508-lejer giver typisk 10.000-15.000 driftstimer, før de skal udskiftes. Dette repræsenterer en væsentlig levetidsfordel i forhold til konventionelle lejeløsninger, når der tages højde for lejets overlegne lastbærende evne. I lette applikationer kan levetiden forlænges til 20.000 timer. Forebyggende lejeudskiftning før katastrofale fejl forhindrer sekundær skade på husets overflader, hvilket reducerer de samlede reparationsomkostninger og systemets nedetid.
Ofte stillede spørgsmål
Q1: Hvad gør krydsede rullelejer bedre end kuglelejer til robotledsapplikationer?
Krydsede rullelejer anvender linjekontakt mellem rullende elementer og løbebaner sammenlignet med punktkontakt i kuglelejer. Denne geometri fordeler belastninger på tværs af større overfladearealer, hvilket muliggør højere stivhed og belastningskapacitet inden for konvolutter af tilsvarende størrelse. Derudover accepterer krydsede rullelejer samtidig radiale, aksiale og momentbelastninger, hvilket eliminerer behovet for flere lejetyper i enkeltledssamlinger.
Q2: Hvordan forbedrer preload lejeydelsen i præcisionsrobotapplikationer?
Preload eliminerer intern frigang ved at opretholde konstant kontakt mellem rullende elementer og løbebaner. Dette design fjerner tilbageslag og øger lejestivheden dramatisk, hvilket muliggør den præcision gentagelighed, som moderne robotter kræver. Forspænding stabiliserer også lejedrift på tværs af temperaturvariationer ved at bruge fjedermekanismer, der opretholder ensartet trykkraft på trods af termisk ekspansion og sammentrækning.
Q3: Hvad er den typiske levetid for et RB2508-leje i kontinuerlig robotdrift?
Velholdte RB2508-lejer leverer typisk 10.000-15.000 driftstimer, før de skal udskiftes. Levetiden varierer baseret på faktiske belastningsforhold, driftshastighed, temperaturstyring og smøring. Lette applikationer kan nå 20.000 timer, mens ekstreme applikationer kan kræve udskiftning efter 8.000 timer.
Spørgsmål 4: Kan RB2508-lejer eftermonteres i eksisterende robotdesign ved hjælp af konventionelle lejer?
I mange tilfælde, ja. RB2508's kompakte 25x41x8 millimeter profil muliggør ofte direkte substitution, hvis husets tolerancer kan justeres til H7-specifikationerne for den ydre ringboring. Den dramatisk øgede lejestivhed kan dog kræve justering af servocontrolleren for at forhindre kontrolustabilitet. Kompatibilitetsvurdering, der involverer detaljeret dimensionsanalyse og dynamisk simulering, anbefales før implementering.
Spørgsmål 5: Hvilken smøremetode er bedst til RB2508-lejer i højtydende robotapplikationer?
Olie-luft-smøresystemer foretrækkes til kontinuerlige applikationer, der leverer præcise oliedråber med kontrollerede intervaller. Denne tilgang minimerer modstand, opretholder en optimal lejetemperatur og forlænger levetiden sammenlignet med fedtsmøring. Fedtbaserede systemer passer til forseglede applikationer med moderate driftscyklusser og lavere hastighedskrav og bytter en vis ydeevne til forenklet vedligeholdelse.
Q6: Hvordan er RB2508's momentbelastning sammenlignet med konventionelle lejeløsninger?
Den RB2508 provides approximately 180 Newton-meters moment capacity, substantially exceeding equivalent-sized conventional bearing solutions. Tapered roller bearing sets of similar outer diameter typically provide 60 Newton-meters, while ball bearing configurations provide only 15-20 Newton-meters. This moment-load advantage is critical for handling off-axis payloads in robot gripper and tool-mounting applications.
Spørgsmål 7: Hvilke hustolerancespecifikationer er kritiske for optimal RB2508-ydelse?
Den outer ring housing bore requires H7 tolerance to ensure tight fit preventing radial movement. The inner ring bore demands P5 or better tolerance class to maintain concentricity. Surface runout should not exceed 0.05 millimeters on outer surfaces and 0.03 millimeters on inner surfaces. These precision requirements ensure that bearing rigidity advantages are fully realized in the assembled joint.
Q8: Er RB2508 lejevarianter tilgængelige til forskellige belastningskrav?
Ja, producenterne tilbyder serier med krydsede rullelejer lige fra mindre letvægtsvarianter til lette applikationer til større højkapacitetsenheder til tung industriel brug. RB2508 er optimeret til robotapplikationer, der kræver afbalanceret radial-, aksial- og momentbelastningskapacitet i kompakt rum. Mindre varianter (RB2006) passer til lette samarbejdsrobotter, mens større varianter kan rumme tungere industrivåben.
Q9: Hvordan påvirker temperaturen RB2508 lejets ydeevne og levetid?
Standard RB2508 lejer opretholder fulde ydelsesspecifikationer fra minus 10 til plus 80 grader Celsius. Over 80 grader falder smøremidlets viskositet, og forspændingsfjederkraften mindskes, hvilket reducerer stivheden og øger slidhastigheden. Effektiv termisk styring gennem husdesign og kølesystemer opretholder lejetemperaturen i det optimale 40-65 grader Celsius-område, hvilket maksimerer levetiden og ydeevnen ensartet.
Q10: Hvordan sammenligner RB2508-ydeevnen sig mellem let- og ekstremt belastede robotapplikationer?
Den RB2508 excels in both application categories. In light-duty collaborative robot arms, the bearing's low friction and exceptional repeatability enable precise gripper control. In extreme-duty high-speed pick-and-place systems, the bearing's preload and line-contact geometry absorb dynamic impact loads effectively, extending service life compared to conventional bearings. The single bearing solution's versatility across duty-cycle ranges makes it an ideal standardized component for diverse robot platforms.
