Vejledning til installation af krydsrullelejer: principper og bedste praksis
Hvad er de kritiske principper og bedste praksis for installation af krydsrullelejer for at sikre optimal ydeevne, præcision og levetid i industriapplikationer med høj efterspørgsel?
Tværrullelejer præciserer en særskilt klasse af ionskomponenter, der er konstrueret til at optage kombinerede radiale, aksiale og momentbelastninger samtidigt. Deres unikke konfiguration - cylindriske ruller arrangeret med deres akser skiftevis krydset 90° inden for V-formede løbebaner - muliggør enestående stivhed og rotationsnøjagtighed i et kompakt fodaftryk. Blandt de mest udbredte varianter i kompakte, lette applikationer er RAU6008 leje , RAU7008-leje og RAU8008-leje, som tilhører RAU-serien kendetegnet ved ultratynd tværsnitsgeometri.
Korrekt installation er den enkeltstående faktor, der afgør, om et krydsrulleleje leverer sit fulde ydeevnepotentiale eller lider under for tidlig nedbrydning.
Forberedelse før installation
Installation skal udføres i et tørt, leje miljø for at forhindre kontaminering. Alle sammenkoblede komponenter - lejehuse, aksler og tilhørende dele - kræver grundig rengøring for at fjerne snavs, olierester og metalliske rivejern. Inspektion bør verificere, at bearbejdede overflader opfylder specificerede tolerancer for planhed, vinkelrethed, rundhed og cylindricitet, da disse geometriske egenskaber direkte påvirker samlingspræcisionen og forhindrer spændingskoncentrationer fra excentrisk belastning.
For krydsrullelejer af delt type skal holdeskruerne, der forhindrer adskillelse under transport, løsnes før montering. Hvis den splittede indre eller ydre ring udviser periferisk skævhed ved samlingen, anbefales det at korrigere med en plasthammer før indsættelse.
Installationsprocedure
På grund af deres tynde sektionskonstruktion er tværrullelejer modtagelige for at vippe under indføring i huse eller på aksler. For at forhindre dette skal lejet holdes i en perfekt vandret orientering under hele indføringsprocessen. Brug en plast- eller harpikshammer til at banke lejet jævnt rundt om dets omkreds – slå den indvendige ring, når den indsættes på en aksel, og den ydre ring, når den indsættes i et hus – mens du fremfører det trinvist. Fortsæt indtil en hørbar bekræftelse fuldstændig kontakt med referenceskulderen.
Til applikationer med interferenspasning med beskeden interferens kan en muffe og hammer bruges til at påføre ensartet tryk hen over ringens endeflade. For større interferens er termiske ekspansionsmetoder - oliebad eller induktionsopvarmning inden for 80 °C til 100 °C, ikke over 120 °C - at foretrække. Efterfølgende afkøling kræver sikker fastgørelse med møtrikker eller tilsvarende midler for at forhindre aksial frigang i at udvikle sig på grund af sammentrækning.
Flangemontering og bolttilspænding
Monteringsflangen skal først placeres over lejet og vippes forsigtigt for at justere bolthullerne. Indsæt boltene manuelt for at bekræfte uhindret fundetindgreb. Stramningen skal foregå i tre til fire trinvise trin efter en diagonal sekvens for at sikre en jævn belastningsfordeling. Når du fastgør splittede indre eller ydre ringe, skal du rotere den integrerede modpart ca. 90° mellem hver stramningsgang – fire til fem omdrejninger – for at korrigere eventuel ledforskydning. Brug en momentnøgle for at opnå specificerede værdier; for stålhuse og -flanger, reference standard drejningsmomenttabeller baseret på bolt.
Overvejelser om støttestruktur og flangedesign
Tværrullelejer er tynde sektionsstrukturer; følgelig kræver stivheden af støttehuse og spændeflanger omhyggelig designovervejelse. Utilstrækkelig stivhed forhindrer ensartet fastspænding af de opdelte ringe, hvilket tillader deformation under momentbelastning og resulterer i ujævn rullekontakt - en tilstand, der væsentligt forringer lejeydelsen.
Som et designbenchmark bør husets vægtykkelse ikke være mindre end 60 % af lejets tværsnitshøjde. Flangetykkelsen er typisk specifik inden for et område på 0,5 til 1,2 gange lejebredden. En afstand på ca. 0,5 mm mellem flangekomponenter er standard. Til applikationer, der kræver forhøjet monteringspræcision, muliggør design af flangen med en trinformet konfiguration og justering af trinhøjden gennem overfladeslibning og præcis styring af spændekraften. For stålflanger anbefales generelt en interferens på 0,02 til 0,05 mm.
Orientering og lastzonepositionering
RAU-seriens lejer har et rullefyldningshul på den ydre ring, forseglet med en prop. Under installationen skal du sikre dig, at denne stikposition ikke falder sammen med den maksimale belastningszone. Tilsvarende for lejer med splittede ydre ringe bør splittet orienteres væk fra den primære belastningsretning. Overholdelse af disse orienteringsprincipper minimerer spændingskoncentrationer og optimere lastfordelingen på tværs af valsekomplementet.
Bekræftelse efter installation
Efter montering, drej akslen eller huset manuelt for at bekræfte jævn drift. Fortsæt til motordrevet drift uden belastning, lav hastighed, øg gradvist hastighed og belastning, mens du overvåger for unormalt tøj, vibrationer eller temperaturstigninger. Eventuelle uregelmæssigheder berettiger øjeblikkelig nedlukning og undersøgelse før idriftsættelse.
RAU Series Produktoversigt

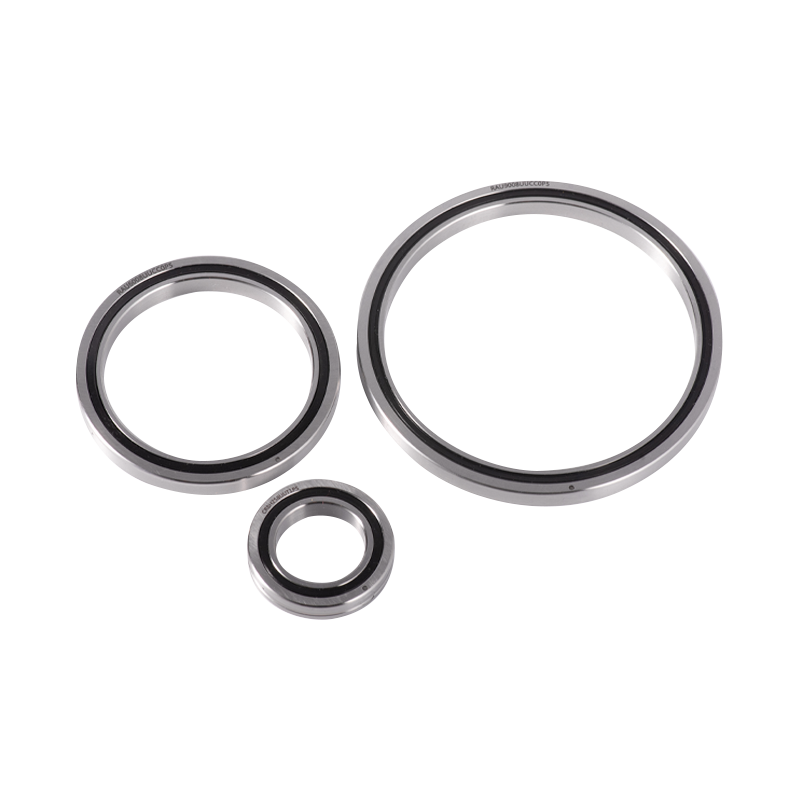

RAU-serien repræsenterer en ultrakompakt variant af krydsrullelejer, opnået ved at minimere indre og ydre ringtykkelse til den praktiske grænse. Dette design er optimalt til vægtfølsomme og pladsbegrænsede applikationer, herunder industrirobotled, præcisionsdrejeborde, direkte drevne motorer, medicinsk instrumentering og CNC-bearbejdningscenter. RAU-seriens lejer har en integreret indre og ydre ringstruktur, der er kompatibel med både indre og ydre ringrotation.

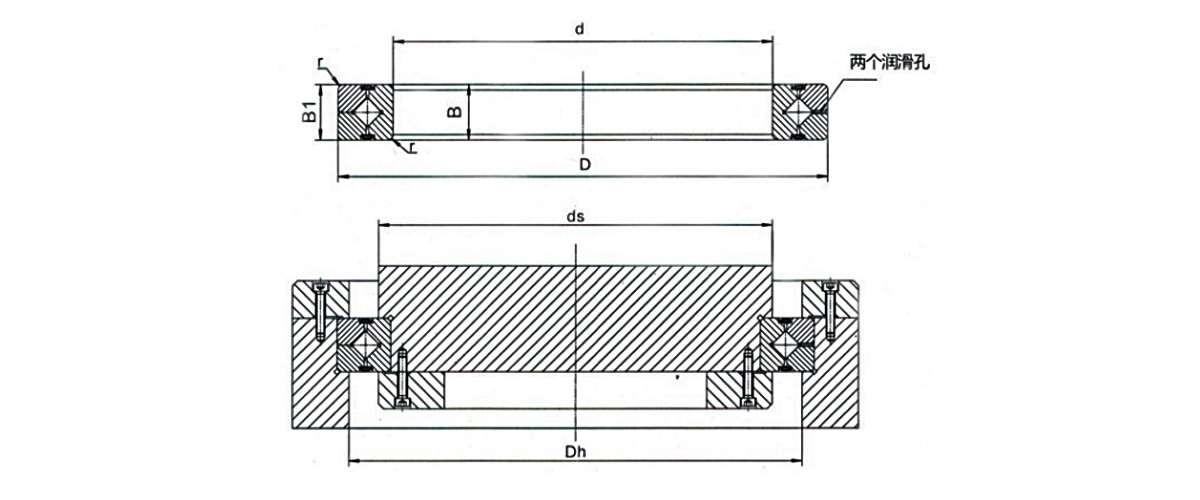

RAU6008, RAU7008 og RAU8008 Leje Specifikationer
| Parameter | RAU6008 | RAU7008 | RAU8008 |
|---|---|---|---|
| Boringsdiameter (d) | 60 mm | 70 mm | 80 mm |
| Ydre diameter (D) | 76 mm | 86 mm | 96 mm |
| Rullestigningscirkeldiameter (dp) | 67 mm | 77 mm | 87 mm |
| Bredde (B) | 8 mm | 8 mm | 8 mm |
| Skulderhøjde (ds/Dh) | 63,5 mm / 70,5 mm | 73,5 mm / 80,5 mm | 83,5 mm / 90,5 mm |
| Dynamic Load Rating (Cr) | 5,68 kN | 5,98 kN | 6,37 kN |
| Statisk belastningsvurdering (Cor) | 8,68 kN | 9,80 kN | 11,3 kN |
| messe | 0,09 kg | 0,10 kg | 0,11 kg |
| Materiale | GCr15 krombærende stål med højt kulstofindhold (gennemhærdet) | GCr15 krombærende stål med højt kulstofindhold (gennemhærdet) | GCr15 krombærende stål med højt kulstofindhold (gennemhærdet) |
| Nøjagtighedsklasser tilgængelig | P0, P6, P5, P4 | P0, P6, P5, P4 | P0, P6, P5, P4 |
| Radial clearance muligheder | CC0 (forspændt), C0 (lille spillerum) | CC0 (forspændt), C0 (lille spillerum) | CC0 (forspændt), C0 (lille spillerum) |
| Forseglingsmuligheder | Åben type (standard); UU (dobbeltlæbeforsegling på begge sider) | Åben type (standard); UU (dobbeltlæbeforsegling på begge sider) | Åben type (standard); UU (dobbeltlæbeforsegling på begge sider) |
Som en professionel lejefabrik og lejefremstillingsvirksomhed i Kina er UKL Bearing Manufacturing Co., Ltd. (Wuxi) specialiseret i højtydende lejeløsninger, der yder teknisk support til globale industrier med usædvanligt høje krav til præcision og pålidelighed. UKLs faciliteter dækker hele fremstillingsprocessen – smedning, udglødning, drejning, varmebehandling, slibning og automatiseret montage – understøttet af et team på mere end 200 dygtige fagfolk. UKL fremstiller RAU6008 lejer, RAU7008 leje , og RAU8008 med præcise specifikationer, med muligheder, der strækker sig til skræddersyede løsninger til specialiserede applikationer. UKL tilbyder også teknisk rådgivning om bedste installationspraksis for at sikre optimal lejeydelse. UKL opretholder streng kvalitetsstyring gennem hele produktionen.
FAQ
Q1: Hvad er den mest almindelige fejl, der begås ved installation af krydsrullelejer?
Utilstrækkelig opmærksomhed på disse lejers tynde snit, hvilket fører til vipning under ind. Oprethold altid perfekt vandret orientering, og brug jævn, blid bankning med en plasthammer for at føre lejet trinvist frem.
Spørgsmål 2: Hvorfor er sekvensbestemmelse af boltmoment vigtig for lejeinstallation i RAU-serien?
Diagonal, flertrins tilspænding sikrer ensartet fordeling af klemkraften på tværs af splitringene, hvilket forhindrer lokaliseret deformation, der ville kompromittere rotationsnøjagtighed og lejes levetid.
Q3: Kan RAU6008 lejer, RAU7008 lejer og RAU8008 lejer bruges i flæng?
Nej. Disse lejer har forskellige boringsdiametre (henholdsvis 60 mm, 70 mm og 80 mm) og tilsvarende ydre diametre. Valget skal matche de specifikke aksel- og husdimensioner for applikationen.
Q4: Hvilken smøring anbefales til krydsrullelejer i RAU-serien?
Fedtsmøring er standard til de fleste applikationer, også oliesmøring er acceptabelt. Valget af driftshastighed, temperatur og miljøforhold. Forseglede (UU) varianter bevarer smøremidlet mere effektivt i forurenede miljøer.
Spørgsmål 5: Hvordan kan jeg verificere, at et krydsrulleleje er installeret korrekt?
Udfør en manuel rotationskontrol efterfulgt af tomgangsdrift, lav hastighed. Øg gradvist hastigheden og belastningen, mens du overvåger for unormalt tøj, vibrationer eller temperaturstigninger. Eventuelle uregelmæssigheder er potentielle installationsproblemer, der kræver undersøgelse.
