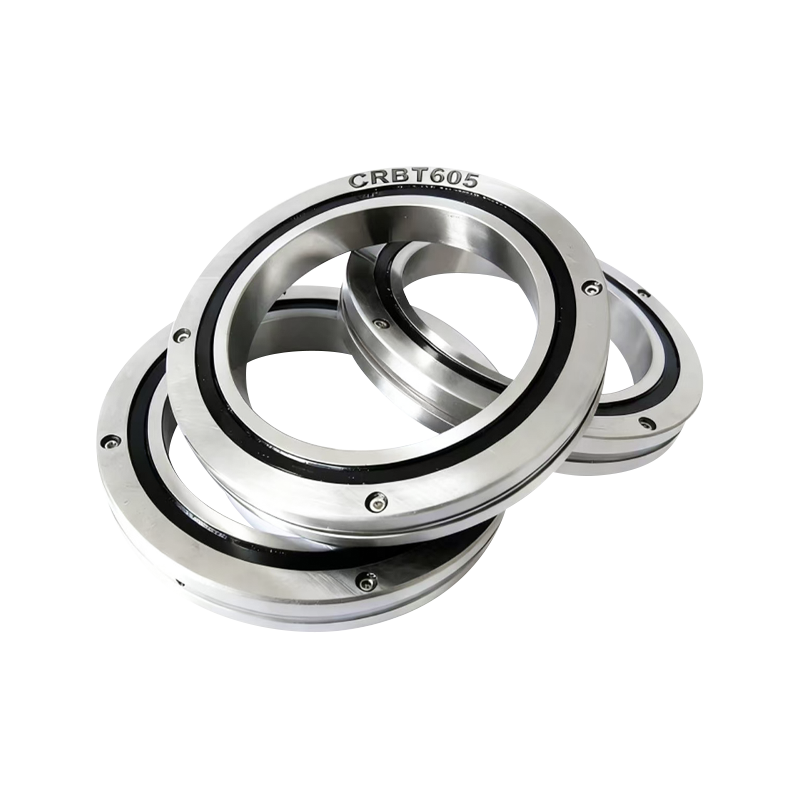

CRBT letvægts roterende ledleje, med en sektionshøjde på 5,5 mm og en bredde på 5 mm, er et ekstremt kompakt og letvægtsleje. Velegnet til små robotarme og miniatureovervågningskameraer.
Lejefunktion
Sammenlignet med det tidligere tyndeste krydsrulleleje (CRBS) er dets sektionshøjde kun 69 % af dets forgænger. Bredden er også kun 5 mm, og tværsnitsarealet er kun 43% af tidligere produkter, hvilket opnår en væsentlig mindre størrelse. Desuden er dens vægt kun 0,38 gange vægten af CRBS, hvilket opnår en væsentlig vægtreduktion. (Sammenlignet med et leje med en indvendig diameter på 50 mm)
Fordele
Dette leje har ingen monteringshuller, hvilket resulterer i en ekstremt kompakt struktur og ekstrem let vægt.
Ansøgninger
Humanoide robotter, drejeborde, præcisionsværktøjsmaskiner, ledmoduler og andre applikationer, der kræver ekstrem høj installationsplads, vægt og præcision.
| Leje Type | Dimension (mm) | Installationsdimensioner | Grundlæggende belastningsklassificering | Kvalitet | Tilsvarende model | |||||
| Indvendig diameter | Udvendig diameter | Bredde | ds | Dh | C | Co | THK | |||
| d | D | B | 'min | kN | kN | g | ||||
| CRBT105AC1P5 | 10 | 21 | 5 | 0.15 | 12.5 | 17 | 1.12 | 0.809 | 9 | RAU1005C0P5 |
| CRBT155AC1P5 | 15 | 26 | 5 | 0.15 | 17.5 | 22 | 1.32 | 1.1 | 12 | RAU1505C0P5 |
| CRBT205AC1P5 | 20 | 31 | 5 | 0.15 | 22.5 | 27 | 1.49 | 1.4 | 15 | RAU2005COP5 |
| CRBT255AC1P5 | 25 | 36 | 5 | 0.15 | 27.5 | 32 | 1.65 | 1.77 | 18 | RAU2505C0P5 |
| CRBT305AC1P5 | 30 | 41 | 5 | 0.15 | 32.5 | 37 | 1.89 | 2.14 | 21 | RAU3005C0P5 |
| CRBT355AC1P5 | 35 | 46 | 5 | 0.15 | 37.5 | 42 | 2.05 | 2.42 | 24 | RAU3505C0P5 |
| CRBT405AC1P5 | 40 | 51 | 5 | 0.15 | 42.5 | 47 | 2.14 | 2.74 | 27 | RAU4005C0P5 |
| CRBT455AC1P5 | 45 | 56 | 5 | 0.15 | 47.5 | 52 | 2.3 | 3.09 | 29 | RAU4505C0P5 |
| CRBT505AC1P5 | 50 | 61 | 5 | 0.15 | 52.5 | 57 | 2.43 | 3.49 | 32 | RAU5005C0P5 |
| CRBT555AC1P5 | 55 | 66 | 5 | 0.15 | 57.5 | 62 | 2.53 | 3.79 | 35 | RAU5505COP5 |
| CRBT605AC1P5 | 60 | 71 | 5 | 0.15 | 62.5 | 67 | 2.63 | 4.09 | 38 | RAU6005COP5 |
| CRBT655AC1P5 | 65 | 76 | 5 | 0.15 | 67.5 | 72 | 2.71 | 4.29 | 41 | RAU6505C0P5 |
| CRBT705AC1P5 | 70 | 81 | 5 | 0.15 | 72.5 | 77 | 2.81 | 4.68 | 44 | RAU7005COP5 |
| CRBT755AC1P5 | 75 | 86 | 5 | 0.15 | 77.5 | 82 | 2.9 | 5.05 | 47 | RAU7505C0P5 |
| CRBT805AC1P5 | 80 | 91 | 5 | 0.15 | 82.5 | 87 | 3.05 | 5.43 | 50 | RAU8005C0P5 |
| CRBT855AC1P5 | 85 | 96 | 5 | 0.15 | 87.5 | 92 | 3.11 | 5.7 | 53 | RAU8505C0P5 |
| CRBT905AC1P5 | 90 | 101 | 5 | 0.15 | 92.5 | 97 | 3.19 | 6.03 | 56 | RAU9005C0P5 |
| CRBT955AC1P5 | 95 | 106 | 5 | 0.15 | 97.5 | 102 | 3.22 | 6.31 | 59 | RAU9505C0P5 |
