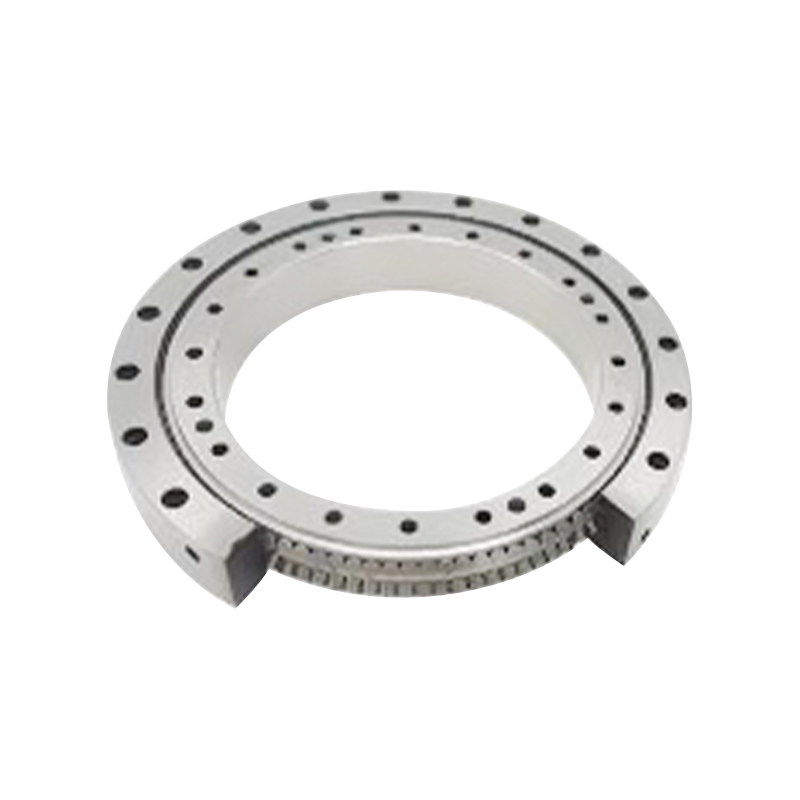

RW højtydende krydsrulleleje

RW højtydende krydsede rullelejer (integrerede indre og ydre ringe, med monteringshuller)

Det krydsede rulleleje af RW-typen har en integreret indre og ydre ringkonstruktion, der opnår høj komponentstivhed. Monteringsboltehuller er bearbejdet på både de indre og ydre ringe; deres dimensioner og mængde er optimeret til effektivt at reducere deformation af rullefladen under installationen, hvilket sikrer stabil rotationsydelse. Ved at forbedre bearbejdningspræcisionen opfylder dette produkt desuden høje krav til rotationsnøjagtighed.

Contact Us Kontakt os
PREV：CRBT letvægts roterende ledleje NÆSTE：Præcisions harmonisk reduktionsleje
  • Beskrivelse
  • Specifikationer
  • Kontakt os

Lejefunktioner:
· Miniaturisering og høj stivhed: Ruller med lille diameter arrangeret i en dobbeltrækket konfiguration med 45° intervaller opnår miniaturisering og høj stivhed.
·Høj rotationsnøjagtighed: Den integrerede indre og ydre ringstruktur muliggør rotationsbevægelse med høj præcision.
·Reduceret installationstid: Monteringshuller på både de indre og ydre ringe letter direkte fastgørelse, hvilket reducerer installationstiden for aksler og støttehuse betydeligt.

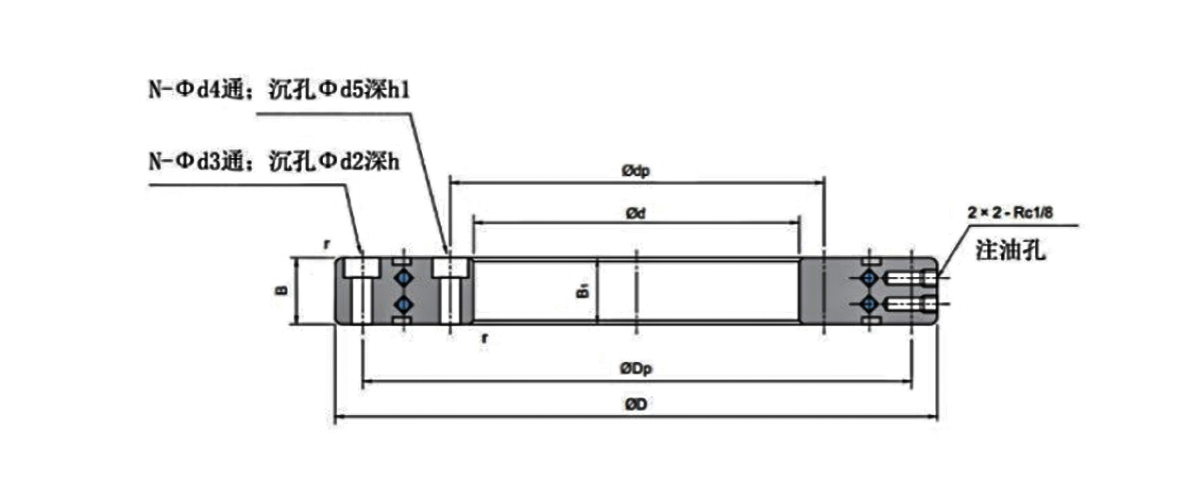

Leje Type Hovedmål Forholdet mellem monteringshullerne Skulder
dimensioner 		Grundlæggende belastningsklassificering
(radial) 		Vægt
d D B B1 dp Indvendig ring
monteringshuller 		Dp Ydre ning
monteringshuller 		ds Dh Cr Cor
mm mm mm KN KN kg
145 Rw 100 185 20 20 115 12-Φ4.6 gennemgående hul， Φ8.5 forsænkningsdybde15 170 12-φ4,6 gennemgående hul， Φ8,5 forsænkningsdybde15 135 150 24.6 59.3 2.70
RW164 120 210 30 30 138 12-φ6 gennemgående hul，φ10forsænkningsdybde22,5 182 12-φ6 gennemgående hul，φ10forsænkningsdybde22,5 ° 157 173 48.6 112 4.90
RW195 150 240 30 30 168 16-φ6 gennemgående hul，φ10forsænkningsdybde22,5 222 16-φ6 gennemgående hul，φ10forsænkningsdybde22,5 187 203 54.1 136 5.70
RW228 160 295 35 35 184 24-φ7 gennemgående hul， Φ11forsænkningsdybde24,5 270 24-φ7 gennemgående hul， Φ11forsænkningsdybde24,5 220 240 59.3 161 12.00
RW230 180 280 40 40 200 20-φ6 gennemgående hul， Φ10forsænkningsdybde30 260 20-φ6 gennemgående hul，φ10forsænkningsdybde30 217 245 87 215 9.90
RW250 200 300 40 40 220 20-φ6 gennemgående hul，φ10forsænkningsdybde30 280 20-Φ6 gennemgående hul， Φ10 forsænkningsdybde30 237 265 89.7 231 11.00
RW297 210 380 40 40 240 24-φ9,3 gennemgående hul，①14,5 forsænkningsdybde28 350 24-φ9,3 gennemgående hul，φ14,5 forsænkningsdybde28 285 315 101 288 22.00
RW323 260 385 50 50 282 24-φ7 gennemgående hul， Φ12forsænkningsdybde38 363 24-Φ7 gennemgående hul， Φ12forsænkningsdybde38 302 343 168 422 24.00
RW388 325 450 50 50 347 30-φ9,3 gennemgående hul，φ14,5 forsænkningsdybde9" 428 30-φ9,3 gennemgående hul，①14,5 forsænkningsdybde9 367 408 199 558 29.00
RW445 350 540 50 50 384 32-φ9,3 gennemgående hul，φ14,5 forsænkningsdybde35 505 32-φ9,3 gennemgående hul，φ14,5 forsænkningsdybde35° 425 465 216 652 47.00
RW463 395 525 50 50 418 36-φ10 gennemgående hul，φ15forsænkningsdybde9 502 36-φ10 gennemgående hul，①15 forsænkningsdybde9 440 480 208 634 31.00
RW530 460 600 50 50 486 40-Φ10 gennemgående hul， Φ15forsænkningsdybde9 574 40-φ10 gennemgående hul，φ15forsænkningsdybde9 510 550 233 771 40.00
RW665 580 750 60 60 610 32-φ12 gennemgående hul，φ18forsænkningsdybde11 720 32-φ12 gennemgående hul，φ18forsænkningsdybde11 640 690 314 902 92.00
RW760 650 870 60 60 690 32-φ14 gennemgående hul，φ20forsænkningsdybde13 830 32-φ14 gennemgående hul，φ20forsænkningsdybde13 735 785 336 1030 138.00
