Sådan vælger du det rigtige krydsede koniske rulleleje: Med XRT060-NT til præcisionsdrejeborde
Præcisions-drejeborde er grundlæggende komponenter i moderne CNC-bearbejdningscentre, indekseringssystemer, automationsudstyr og præcisionsmåleinstrumenter. Deres positioneringsnøjagtighed og driftsstabilitet afhænger i høj grad af lejesystemet. Blandt forskellige lejetyper er koniske rullelejer designet med krydset rullegeometri blevet en foretrukken løsning, fordi de samtidigt understøtter radiale belastninger, aksiale belastninger fra begge retninger og væltningsmomenter.
Den XRT060-NT leje er specielt udviklet til præcisionsroterende borde, der kræver kompakte dimensioner, høj stivhed og ensartet rotationsnøjagtighed. Valg af det passende leje kræver evaluering af strukturelle egenskaber, driftsforhold, materialekvalitet, fremstillingspræcision og leverandørkapacitet i stedet for udelukkende at fokusere på dimensioner.
Som et professionelt XRT060-NT lejefirma, UKL Bearing Fremstilling Co., Ltd. (Wuxi) leverer præcisionslejeløsninger, der kombinerer avanceret produktionsteknologi med omfattende teknisk support til krævende industrielle applikationer.

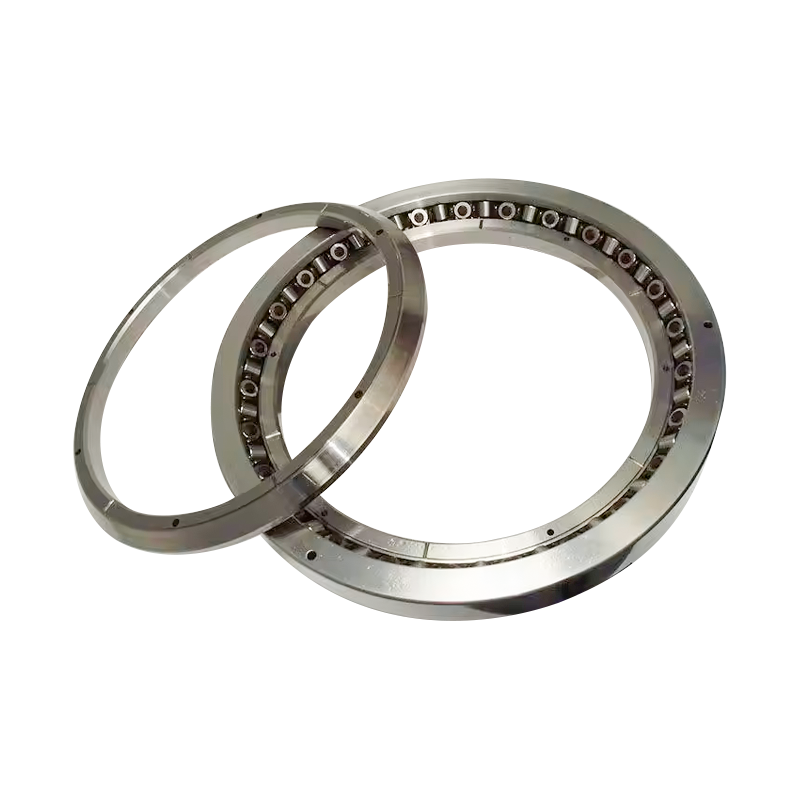

Forståelse af XRT060-NT lejet
Den XRT060-NT bearing belongs to the family of crossed tapered roller bearings specially engineered for rotary table systems. Unlike conventional bearing arrangements that require multiple bearings to accommodate different load directions, this integrated design simplifies the structure while maintaining excellent rigidity and positioning accuracy.
Den crossed arrangement positions tapered rollers at alternating angles, allowing the bearing to distribute complex loads evenly throughout the raceways. This design minimizes elastic deformation, improves rotational smoothness, and maintains stable performance even during continuous operation.
Typiske anvendelsesområder omfatter:
- CNC roterende borde
- Lodrette bearbejdningscentre
- Præcise indekseringstabeller
- Industrielle robotter
- Måleudstyr
- Udstyr til fremstilling af halvledere
- Automatiseringssystemer
Hvorfor krydsede koniske rullelejer foretrækkes
Sammenlignet med traditionelle lejekombinationer giver krydsede koniske rullelejer adskillige tekniske fordele, som direkte påvirker maskinens ydeevne.
| Feature | Krydsede koniske rullelejer | Konventionelt lejearrangement |
|---|---|---|
| Radial belastningskapacitet | Fremragende | Godt |
| Aksial belastningsstøtte | Tovejs | Kræver ofte flere lejer |
| Momentbelastningsmodstand | Meget høj | Moderat |
| Rotationsstivhed | Fremragende | Moderat |
| Installationsplads | Kompakt | Større |
| Positioneringsnøjagtighed | Høj | Standard |
| Vedligeholdelseskompleksitet | Lavere | Højer |
Fordi alle primære belastninger understøttes inden for en kompakt lejeenhed, kan maskindesignere reducere den strukturelle kompleksitet og samtidig forbedre den samlede systemstivhed.
Nøglefaktorer ved valg af et XRT060-NT leje
At vælge det korrekte XRT060-NT leje kræver mere end at matche dimensioner. Flere tekniske overvejelser afgør, om lejet vil levere sin forventede levetid og præcision.
1. Belastningsegenskaber
Hvert roterende bord oplever forskellige kombinationer af radiale, aksiale og væltende belastninger.
Inden du vælger et leje, bør ingeniører vurdere:
- Maksimal radial belastning
- Aksial kraft i begge retninger
- Vippemoment
- Chokbelastning
- Kontinuerlig versus intermitterende drift
Korrekt belastningsevaluering hjælper med at forhindre for tidligt slid og sikrer langsigtet stabilitet.
2. Påkrævet positioneringsnøjagtighed
Præcisions-drejeborde kræver ekstremt små rotationsfejl.
Vigtige overvejelser om nøjagtighed omfatter:
- Radial udløb
- Aksial udløb
- Rotationsnøjagtighed
- Preload konsistens
- Stivhed under dynamisk belastning
Et præcisionsfremstillet XRT060-NT-leje minimerer vibrationer, mens det bibeholder gentagelig positionering gennem længere driftscyklusser.
3. Lejematerialekvalitet
Materialevalg påvirker direkte holdbarhed, træthedsbestandighed og driftssikkerhed.
| Komponent | Typisk materiale | Ydelsesfordel |
|---|---|---|
| Ruller | Høj-grade bearing steel | Høj fatigue strength |
| Indvendig ring | Hærdet legeret stål | Dimensionsstabilitet |
| Yderring | Præcisionslejestål | Slidstyrke |
| Bur | Konstrueret stål eller legering | Glat rulleføring |
Materialer af høj kvalitet kombineret med optimeret varmebehandling forbedrer lejernes levetid betydeligt under krævende industrielle forhold.
4. Fremstillingspræcision
Produktionskvaliteten afgør, om den teoretiske lejeydelse kan opnås i praktiske applikationer.
Kritiske fremstillingsprocesser omfatter:
- Præcisionssmedning
- Kontrolleret udglødning
- CNC drejning
- Varmebehandling
- Højpræcisionsslibning
- Automatiseret montage
- Omfattende kvalitetskontrol
Som en integreret XRT060-NT lejevirksomhed administrerer UKL Bearing Manufacturing Co., Ltd. (Wuxi) hele fremstillingsprocessen internt, hvilket muliggør ensartet dimensionsnøjagtighed og pålidelig produktkvalitet.
Den Importance of Proper Preload
Preload er en af de mest indflydelsesrige faktorer, der påvirker rotationsbordets ydeevne.
Passende preload giver:
- Højere stivhed
- Bedre positioneringsnøjagtighed
- Reduceret vibration
- Forbedret rotationsstabilitet
- Længere levetid
Overdreven forspænding øger friktion og varmeudvikling, mens utilstrækkelig forspænding kan reducere stivhed og positioneringspræcision. Det er derfor vigtigt at vælge den korrekte forspænding i henhold til driftsforholdene.
Applikationer, der drager fordel af XRT060-NT lejet
Den XRT060-NT bearing is suitable for numerous precision industrial systems where accuracy and rigidity are essential.
| Industri | Typisk udstyr | Ydelseskrav |
|---|---|---|
| CNC-bearbejdning | Roterende borde | Høj positioning accuracy |
| Robotik | Robot led | Glat bevægelse |
| Automation | Indekseringssystemer | Gentagelighed |
| Inspektion | Måleudstyr | Præcisionsrotation |
| Halvleder | Waferhåndteringssystemer | Lav vibration |
| Manufacturing | Præcis monteringsudstyr | Stabil drift |
Dens kompakte struktur gør det muligt for udstyrsproducenter at forbedre ydeevnen uden at øge installationspladsen.
Valg af pålidelige XRT060-NT lejeleverandører
At vælge pålidelige XRT060-NT lejeleverandører er lige så vigtigt som at vælge den korrekte lejemodel.
En kvalificeret leverandør skal levere:
- Komplet produktionskapacitet
- Stabil kvalitetskontrol
- Præcis inspektionsudstyr
- Ingeniørrådgivning
- Mulighed for tilpasning
- Teknisk dokumentation
- Pålidelig eftersalgssupport
I stedet for kun at fokusere på indkøbsprisen, bør producenterne vurdere produktionskapacitet, teknisk ekspertise og langsigtet leveringsstabilitet.
Præcisionsfremstilling understøtter langsigtet ydeevne
UKL Bearing Manufacturing Co., Ltd. (Wuxi) er en integreret industri- og handelsvirksomhed, der er specialiseret i fremstilling af præcisionsleje, der kombinerer forskning og udvikling, produktion og salg.
Som en professionel lejefabrik og lejefremstillingsvirksomhed i Kina, fokuserer UKL på at levere højtydende lejeløsninger til industrier, der kræver enestående præcision og pålidelighed. Støttet af mere end 200 dygtige fagfolk og en fuldt moderniseret produktionsbase, administrerer virksomheden hele produktionsworkflowet, herunder smedning, udglødning, drejning, varmebehandling, slibning og automatiseret montage.
Teknologidrevet innovation er fortsat central i UKLs fremstillingsfilosofi. Dets dedikerede R&D-team udvikler løbende højpræcisions-krydsrullelejer, dobbeltretnings-skuglelejer med trykvinkelkontakt og andre produkter, der er meget udbredt i CNC-maskiner, robotteknologi og intelligente automationssystemer. Gennem præcisionsteknik og digital produktionsstyring sikrer UKL, at hvert leje lever op til krævende internationale standarder for nøjagtighed og ydeevne.
Ud over fremragende fremstilling, lægger UKL også vægt på bæredygtig udvikling ved at indføre miljømæssigt ansvarlige produktionsprocesser, fremme materialegenanvendelse, forbedre energieffektiviteten og støtte ingeniøruddannelse og tekniske uddannelsesinitiativer.
Konklusion
Valg af det rigtige XRT060-NT leje kræver en omfattende evaluering af belastningsforhold, rotationsnøjagtighed, krav til stivhed, materialekvalitet, fremstillingspræcision, forspændingsdesign og leverandørkapacitet. Koniske rullelejer af høj kvalitet, der er designet specielt til præcisionsroterende borde, kan forbedre maskinens stabilitet, positioneringsnøjagtighed og driftssikkerhed markant, samtidig med at det forenkler det mekaniske design.
FAQ
1. Hvad gør XRT060-NT lejet velegnet til præcisionsdrejeborde?
Den XRT060-NT bearing combines high rigidity, bidirectional axial load capacity, radial load support, and excellent moment resistance in a compact structure, making it ideal for precision rotary table applications.
2. Hvordan adskiller krydsede koniske rullelejer sig fra konventionelle lejer?
Krydsede koniske rullelejer kan samtidigt understøtte radiale belastninger, aksiale belastninger fra begge retninger og væltende momenter i en enkelt lejesamling, hvilket forbedrer stivheden og forenkler maskindesignet.
3. Hvordan skal jeg vælge pålidelige XRT060-NT lejeleverandører?
Se efter leverandører med integrerede produktionskapaciteter, omfattende kvalitetskontrolsystemer, ingeniørekspertise, tilpasningstjenester og konsekvente produktionsstandarder.
4. Hvilke industrier bruger almindeligvis XRT060-NT lejet?
Den XRT060-NT bearing is widely used in CNC machine tools, industrial robotics, precision measuring equipment, semiconductor manufacturing, indexing tables, and intelligent automation systems.
5. Hvorfor er forspænding vigtig for koniske rullelejer?
Korrekt forspænding øger lejestivheden, forbedrer positioneringsnøjagtigheden, reducerer vibrationer og forlænger levetiden, samtidig med at den opretholder jævn rotationsydelse.
