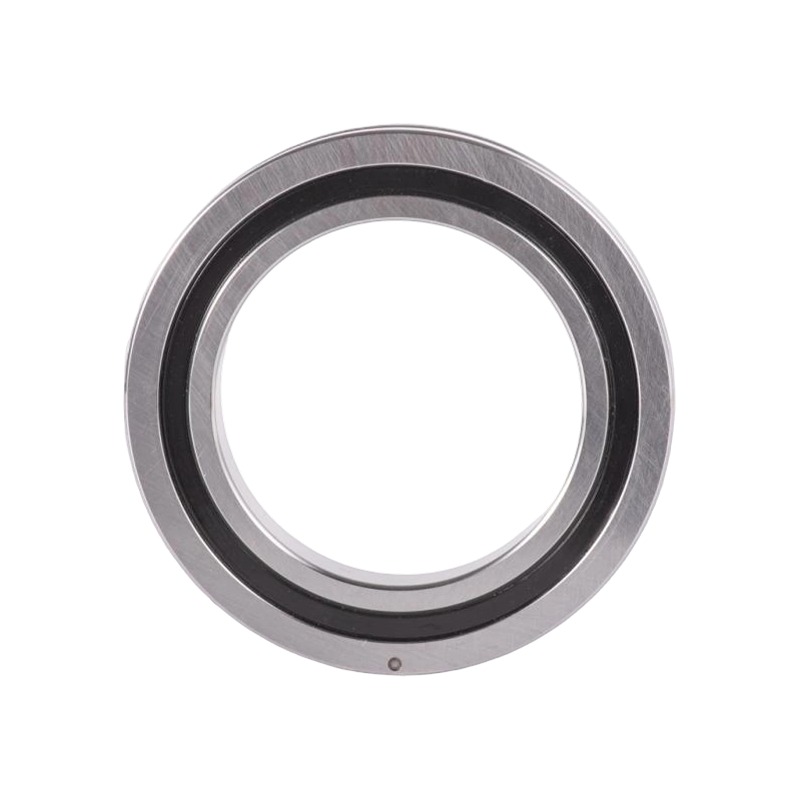

XSU krydsede rullelejer

XSU krydsede rullelejer (integrerede indre og ydre ringe)

XSU krydsede rullelejer har monteringshuller, der er bearbejdet integreret på både de indre og ydre ringe, hvilket eliminerer behovet for yderligere monteringsflanger og støttesæder. Deres integrerede indre og ydre ringstruktur sikrer, at installationen praktisk talt ikke har nogen indflydelse på lejeydelsen, hvilket giver stabil rotationsnøjagtighed og drejningsmoment. Velegnet til applikationer, hvor enten den ydre eller indre ring roterer.

Contact Us Kontakt os
PREV：SHF(G)-seriens integrerede harmoniske drivleje med høj stivhed NÆSTE：XU krydsrulleleje med højt drejningsmoment
  • Beskrivelse
  • Specifikationer
  • Kontakt os

Strukturelle egenskaber
·Anvender en krydset rullestruktur med cylindriske ruller arrangeret lodret på en 90° V-rille rulleflade adskilt af isoleringsblokke, hvilket muliggør samtidig bæring af radiale, aksiale og momentbelastninger.
·Kompakte indre og ydre ringdimensioner, med et ultratyndt design, der nærmer sig grænserne for miniaturisering, der kombinerer høj stivhed med højpræcisionsgrader af P5, P4 og P2.

Ansøgninger
Velegnet til industrielle robotled og roterende dele, roterende borde til bearbejdning i center, præcisionsroterende platforme og avanceret udstyr i medicinsk udstyr, militære applikationer og IC-fabrikker.

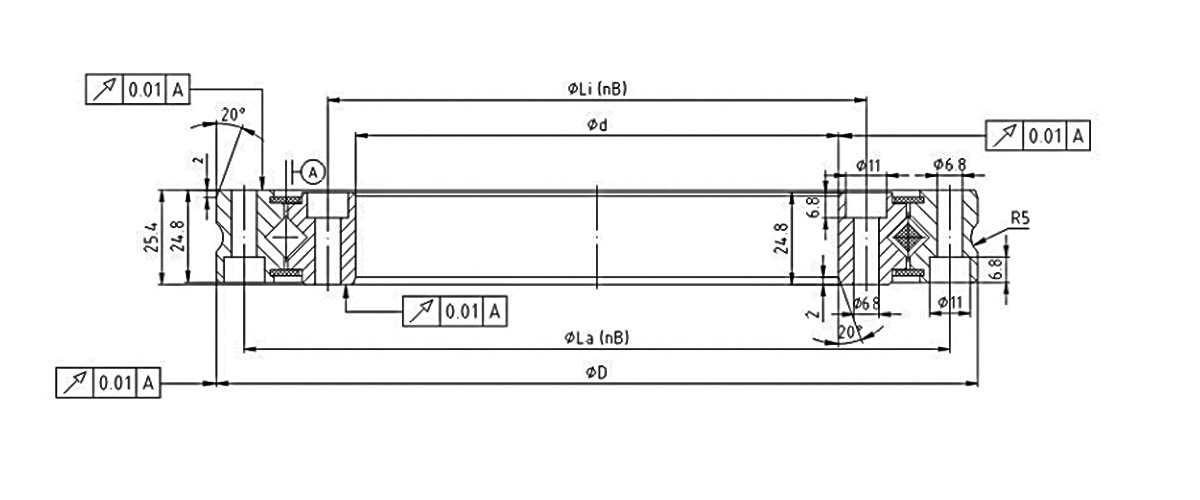

Leje NEJ. Grundstørrelse
(mm) 		Monteringshul størrelse
(mm) 		Grundlæggende belastningsværdi (Kn) Vægt
Aksial belastning Radial belastning
D d Di da La Li NB Ca dynamisk belastning Coa statisk belastning Cr dynamisk belastning Cor statisk belastning Kg
XSU080168 205 130 174 159 190 145 12 66 240 42 119 3.3
XSU080188 225 150 194 179 210 165 16 71 275 46 133 3.7
XSU080218 255 180 224 208 240 195 20 77 315 49 154 4.3
XSU080258 295 220 264 249 280 235 24 84 375 54 182 5.1
XSU080318 355 280 324 309 340 295 28 93 465 59 223 6.3
XSU080398 435 360 404 389 420 375 36 106 590 68 285 7.8

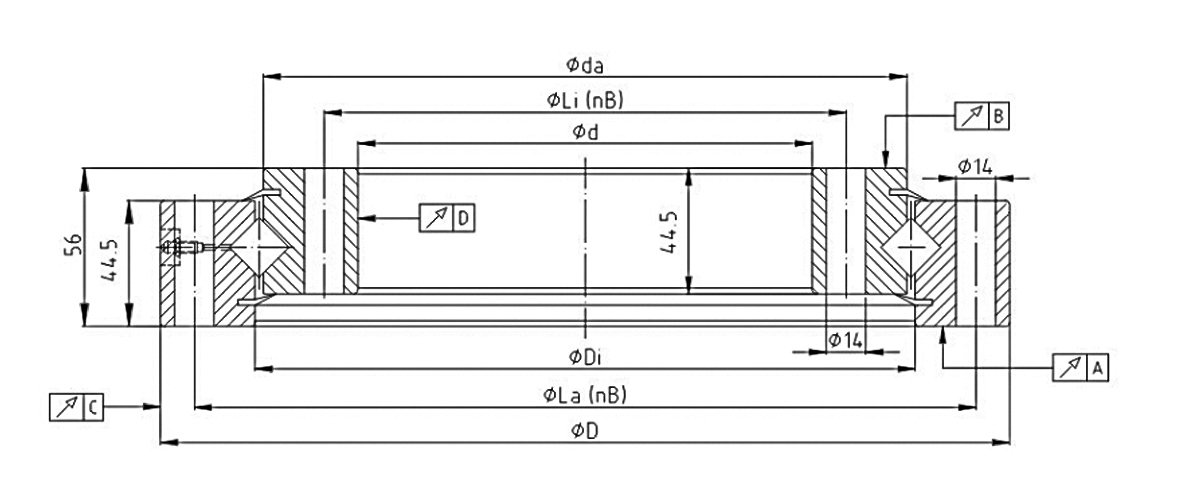

Leje NEJ. Monteringshul størrelse
(mm) 		Rotationsnøjagtighed Intern godkendelse Vægt
Da d La NB Li Di da A B C D Forudindlæs Kg
XSU140414 484 344 460 24 368 415 413 0.04 0.04 0.06 0.06 0,01-0,03 28
XSU140544 614 474 590 32 498 545 543 0.04 0.04 0.07 0.07 0,01-0,03 38
XSU140644 714 574 690 36 598 645 643 0.05 0.05 0.08 0.08 0,01-0,04 44
XSU140744 814 674 790 40 698 745 743 0.05 0.05 0.09 0.09 0,01-0,04 52
XSU140844 914 774 890 40 798 845 843 0.06 0.06 0.09 0.09 0,01-0,04 60
XSU140944 1014 874 990 44 898 945 943 0.06 0.06 0.11 0.11 0,01-0,05 67
XSU141094 1164 1024 1140 48 1048 1095 1093 0.07 0.07 0.11 0.11 0,01-0,05 77
