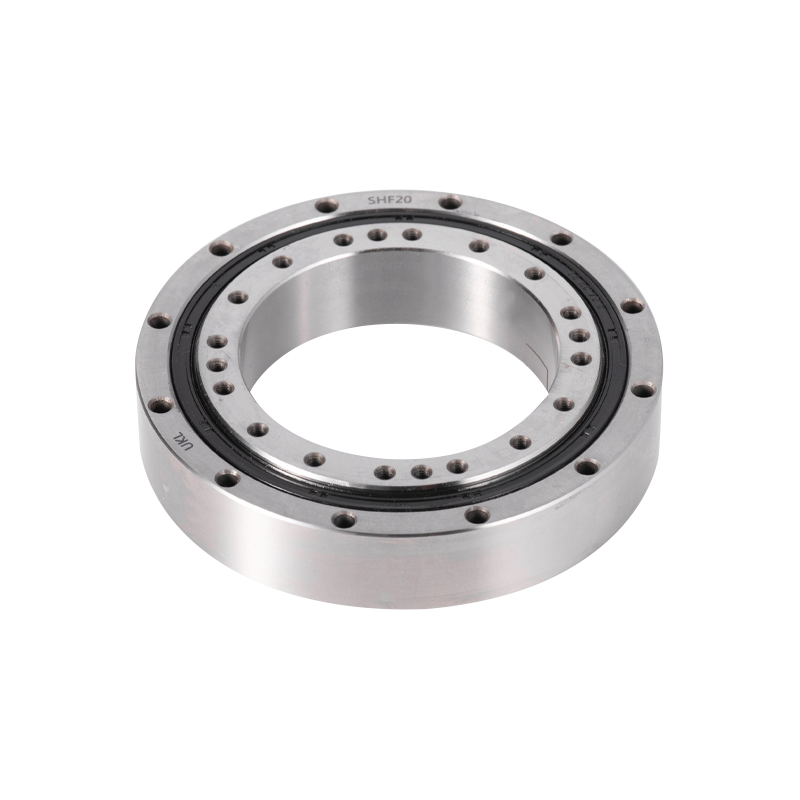

SHF(G)-seriens integrerede harmoniske drivleje med høj stivhed

Både de indre og ydre ringe er integrerede strukturer, og installationen har stort set ingen indflydelse på ydeevnen, hvilket sikrer stabil rotationsnøjagtighed og drejningsmoment. De er meget nemme at bruge og egner sig til forskellige SHF harmoniske reduktionsserier.

Contact Us Kontakt os
PREV：CSF G Reduktionsleje med høj stivhed NÆSTE：XSU krydsede rullelejer
  • Beskrivelse
  • Specifikationer
  • Kontakt os

Produktegenskaber
Brugerdefinerbare stive støttelejer med høj præcision og høj belastningskapacitet.

SHF(G) Fordele:
Karakteriseret ved høj drejningsmomentkapacitet, høj stivhed, høj positioneringsnøjagtighed, høj rotationsnøjagtighed, høj effektivitet, høj stabilitet, ultra-lille størrelse og ultra-let vægt.

Brede applikationer
Industriel automation og robotarmforbindelser, humanoide robotter, halvleder LCD-produktionsudstyr, fotovoltaisk udstyr, optiske instrumenter, præcisionsværktøjsmaskiner og forskellige andre områder.

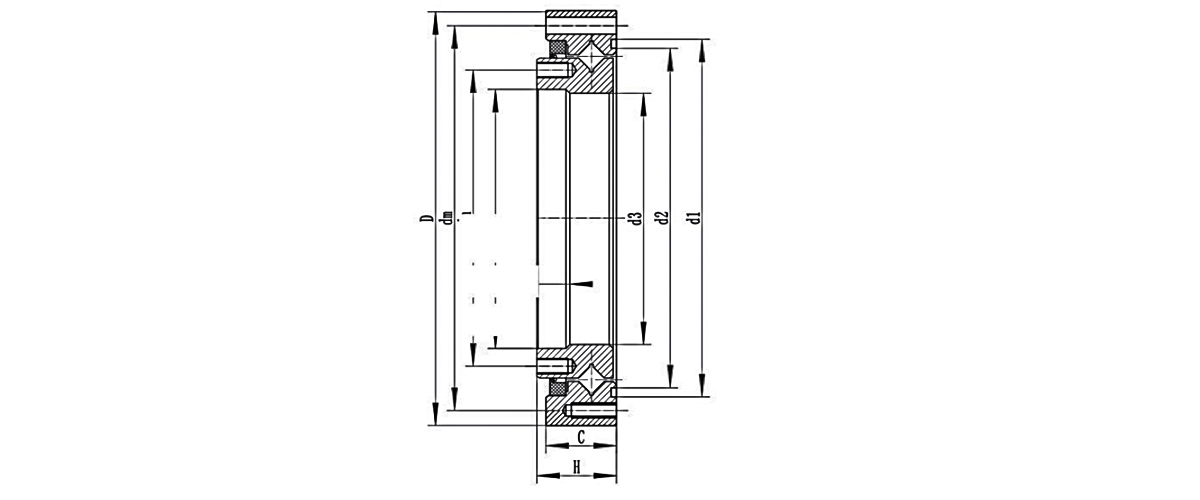

Lejetype Samlet mål (mm) Installationshulstørrelse (PCD&SPEC) Grundlæggende belastningsvurdering Vægt
Cr Cor
D d d3 B C H dm dn KN KN kg
SHF-14 70 38 35.6 13.7 14.1 15.1 64 8-φ3,5 44 12-M3 5.9 6.8 0.25
SHF-17 80 47 44.2 16.4 16 17 74 12-φ3,4 54 20-M3 9.8 13.5 0.37
SHF-20 90 54 51.3 17.5 17.5 18.5 84 12-φ3,5 62 16-M3 18.5 25.6 0.48
SHF-25 110 67 64.2 19.7 18.7 20.7 102 12-φ4,5 77 16-M4 20.6 28.9 0.76
SHF-32 142 88 84 23.4 23.4 24.4 132 12-φ5,5 100 16-M5 29.8 46.3 1.65
SHF-40 170 108 106 28.5 29 30 158 12-φ6,5 122 16-M6 45.6 70.5 2.68
SHF-50 214 135 129 34.5 34 36 200 12-φ9 154 16-M8 75.2 147.8 5.11
