6224 Deep Groove Kugleleje: Enkeltrækket design til industrimotorer

Forstå enkeltrækkede dybe rillekuglelejer

A 6224 leje repræsenterer en grundlæggende komponent i moderne industrimaskiner. Enkeltrækkede dybe rillekuglelejer er blandt de mest alsidige og udbredte lejetyper på tværs af fremstillings-, bil- og energisektorer. Disse lejer understøtter radiale belastninger og moderate aksiale belastninger gennem et enkelt, men effektivt design med stålkugler anbragt i rillede ringe.

Det dybe rilledesign skaber en kontinuerlig belastningsbane rundt om lejet, og fordeler spændingen jævnt over alle rullende elementer. Denne arkitektur muliggør jævn rotation under krævende forhold og samtidig opretholde høj driftssikkerhed. Den 6224 enkeltrækket rillekugleleje betegnelsen følger internationale ISO-standarder, der angiver specifikke dimensions- og ydeevnekarakteristika, som ingeniører kan stole på på tværs af globale forsyningskæder.

Kernedesignegenskaber af dybe rillekuglelejer

Dybe rillekuglelejer inkorporerer flere kritiske designelementer, der bidrager til deres udbredte anvendelse i industrielle miljøer.

Strukturelle komponenter

Yderring med dybe løbespor, der styrer rullende elementer
Indvendig ring med afstemt rille-geometri for præcis kuglekontakt
Stålkugler som rullende elementer, typisk fra 6 til 12 pr. leje
Bur, der bevarer korrekt afstand mellem rullende elementer
Valgfri tætninger eller skjolde, der beskytter indvendige overflader mod forurening

Præcisionsfremstillingen af disse komponenter sikrer minimal vibration og støj under drift. Kvaliteten af overfladefinish på løbebaneriller har direkte indflydelse på lejernes levetid og driftsglathed. Moderne produktionsteknikker opretholder tolerancer inden for mikrometer, hvilket gør det muligt for lejer at opnå rotationshastigheder på over 10.000 RPM i mange applikationer.

Belastningskapacitetsfordeling

I modsætning til andre lejetyper udmærker dybe sporlejer sig til at håndtere kombinerede belastningsscenarier. Geometrien tillader kugler at bære både radiale belastninger vinkelret på akslen og beskedne aksiale belastninger parallelt med akselretningen. Denne dobbeltkapacitetskarakteristik eliminerer behovet for flere lejetyper i mange applikationer, hvilket reducerer designkompleksitet og systemomkostninger.

6224 Lejespecifikationer og tekniske parametre

At forstå dimensions- og ydeevnespecifikationerne hjælper ingeniører med at vælge passende lejer til specifikke applikationer.

Parameter	Værdi	Enhed
Boringsdiameter (d)	120	mm
Ydre diameter (D)	215	mm
Bredde (B)	40	mm
Minimum filetradius (r)	2.1	mm
Vægt	5.27	kg
Boringstype	Cylindrisk boring	-
Rullende element	Stålkugle, enkelt række	-

Præstationskarakteristika

Performance Metric	Bedømmelse
Basic Dynamic Load Rating (Cr)	146 kN
Grundlæggende statisk belastningsvurdering (Cor)	118 kN
Hastighedsgrænse for oliesmøring	6300 RPM
Hastighedsgrænse for fedtsmøring	4000 RPM
Driftstemperaturområde	-30 til 120 grader Celsius
Toleranceklassifikation	C0 Standard, kan opgraderes til C3/C4

Tætnings- og variantmuligheder

6224-lejet kommer i flere konfigurationer, der passer til forskellige driftsmiljøer:

Åbent design til applikationer med kontinuerlige smøreforsyningssystemer
Enkeltsidet metalskærm, der beskytter mod støv, samtidig med at smøreflowet opretholdes
Dobbeltsidede gummikontakttætninger giver forbedret beskyttelse mod miljøforurening
Forseglet forseglet enkeltrækket dybt rille kugleleje varianter, der reducerer vedligeholdelsesfrekvensen

Vigtigste fordele ved enkeltrækkede dybe rillekuglelejer

Ydelsesfordele

Dybe sporlejer leverer enestående ydeevne på tværs af flere operationelle dimensioner. Deres enkle geometri muliggør lavere friktion sammenlignet med komplekse lejedesigns, hvilket betyder reduceret energiforbrug i industrielle systemer. Kontaktvinklen på nul grader mellem kugler og løbebaner gør det muligt for disse lejer at håndtere stødbelastninger effektivt og absorbere pludselige kraftspidser uden for tidlig fejl.

Termisk stabilitet repræsenterer en anden væsentlig fordel. Stålkonstruktionsmaterialer opretholder ensartede mekaniske egenskaber på tværs af det specificerede temperaturområde, hvilket sikrer forudsigelig ydeevne i både kryogene og høje temperaturapplikationer. Den fordelte belastningsvej forhindrer lokaliserede spændingskoncentrationer, der kan medføre udmattelsesfejl.

Økonomiske fordele

Lavere fremstillingsomkostninger end specialiserede lejetyper reducerer udstyrsinvesteringer
Høj produktionsvolumen sikrer let tilgængelig lagerbeholdning og konkurrencedygtige priser
Forlænget levetid reducerer hyppigheden af udskiftning og nedetid
Minimale vedligeholdelseskrav sammenlignet med glidelejealternativer
Kompatibel med standard monteringspraksis og installationsprocedurer

Installation og alsidighed

Ingeniører sætter pris på standardiseringen, der er indbygget i design med dybe sporlejer. Universal akseldimensionering og standardiserede monteringsgrænseflader forenkler udstyrsudvikling. Denne alsidighed muliggør dyb rille kugleleje til elmotor applikationer på tværs af forskellige industrier uden at kræve tilpassede tilpasninger. Det cylindriske boringsdesign rummer både solide aksler og tilspidsede ærmer gennem passende monteringsbeslag.

Industrielle applikationer og driftsscenarier

Primære anvendelsesområder

Dybe sporlejer fungerer som grundlæggende komponenter i industrimaskiner, der spænder over flere sektorer. Deres tilpasningsevne til forskellige belastningsforhold og hastighedsområder gør dem velegnede til en usædvanlig bred vifte af applikationer.

Elektriske motorer og roterende udstyr: Disse lejer er centrale for motordesign og understøtter akselrotation i motorer med fraktionelle hestekræfter gennem store industrimotorer, der overstiger 1000 hestekræfter. De forseglede varianter giver beskyttelse i miljøer med støv, fugt eller kemikaliepåvirkning.

Materialehåndteringsudstyr: Transportørsystemer, hejseværker og løftemekanismer er afhængige af dybe rillelejer for pålidelig lastunderstøttelse. Den radiale belastningskapacitet rummer tunge materialeoverførselsoperationer i minedrift, byggeri og produktionsfaciliteter.

Kompressorer og pumper: Frem- og tilbagegående og roterende kompressordesigns inkorporerer disse lejer for at opretholde præcis akselpositionering under dynamiske trykvariationer. Pumpeapplikationer drager fordel af de forseglede lejevarianter, der modstår vandindtrængning og forhindrer intern korrosion.

Landbrugsmaskiner: Landbrugsudstyr fra kornhåndteringssystemer til afgrødebearbejdningsmaskiner bruger dybe notlejer i både primære drivsystemer og hjælpekomponenter. Miljøeksponering for støv, fugt og organiske rester nødvendiggør forseglede eller afskærmede varianter.

Tekstil- og papirbehandling: Højhastighedsspindelapplikationer og webhåndteringsudstyr er afhængige af dybe notlejer for ensartet ydeevne. Temperaturvariationer i procesmiljøer forbliver inden for lejets driftsområde.

Overvejelser om hastighed og belastning

Driftsbetingelserne bestemmer den passende tætningstype og smøremetode. Højhastighedsapplikationer, der nærmer sig 6000 RPM, anvender typisk oliesmøring for at minimere friktionsopvarmning. Mellemhastighedsoperationer i intervallet 2000 til 4000 RPM arbejder effektivt med fedtsmøring, hvilket kræver mindre hyppig vedligeholdelsesindgreb. Lavhastighedsscenarier med tung belastning drager fordel af forseglede lejer, der fanger smøring og udelukker miljøforurening.

Anvendelser, der overstiger de omgivende temperaturområder eller arbejder i korrosive miljøer, kræver lejematerialer ud over standardstål. Rulleelementer og løb i rustfrit stål modstår oxidation og kemiske angreb, hvilket forlænger levetiden i marine eller kemiske processer.

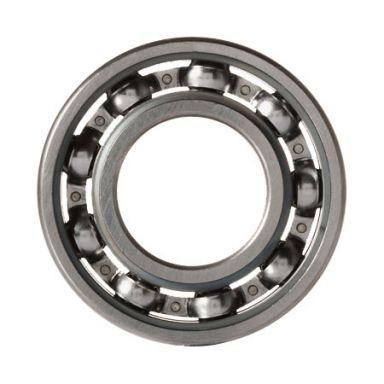

726aa0f8e34b88245d4d733891aaee54tplv-be4g95zd3a-448x448

Valg og installation af rillekuglelejer

Lejevalgskriterier

Korrekt lejevalg sikrer optimal udstyrsydelse og lang levetid. Ingeniører skal evaluere flere kritiske parametre, før de specificerer en bestemt lejemodel.

Belastningsanalyse: Beregn radiale og aksiale belastninger, der forventes under normal drift og under opstarts-/nedlukningstransienter. Sammenlign disse beregnede belastninger med lejets grundlæggende belastningsværdier. Sikkerhedsmargener på 1,5 til 2,0 gange den grundlæggende belastningsværdi er standardpraksis for forlænget lejelevetid.

Hastighedskrav: Identificer det forventede driftshastighedsområde og den maksimale rotationshastighed. Henvis til lejets smørehastighedsgrænser for at bestemme, om olie- eller fedtsmøring passer bedre til applikationen. Højhastighedsapplikationer kan kræve lejer med optimeret burdesign for at minimere centrifugaleffekter på rullende elementer.

Miljøfaktorer: Vurder forureningseksponering, fugttilstedeværelse, ekstreme temperaturer og kemisk eksponering. Forseglede lejevarianter beskytter mod indtrængning af støv og fugt, men begrænser påfyldning af fedt. Åbne lejer tillader kontinuerlig frisksmøring, men kræver effektiv udvendig tætning på maskinhusets niveau.

Monteringskonfiguration: Bestem, om aksel- eller husmontering passer til applikationsgeometrien. Overvej tolerancekrav og etablere monteringsmetoder, der korrekt understøtter både radiale og aksiale belastninger under drift.

Best Practices for installation

Efterse lejerne ved modtagelse for at bekræfte, at der ikke er sket skader under opbevaring eller forsendelse
Håndter lejerne med rene hænder eller passende handsker, og rør aldrig ved løbebanens overflader
Brug korrekt installationsværktøj og -teknikker for at undgå at påføre overdreven kraft under monteringen
Kontroller, at aksel- og husdimensioner stemmer overens med lejespecifikationerne før installation
Påfør passende smøremiddeltype og -mængde i henhold til leje- og udstyrsproducentens vejledning
Registrer installationsdato og driftsparametre til fremtidig reference og vedligeholdelsesplanlægning

Vedligeholdelse og levetidsoptimering

Smørestrategier

Korrekt smøring repræsenterer den vigtigste enkeltfaktor for at forlænge lejernes levetid. Fedtsmurte lejer kræver periodisk efterfyldning for at erstatte nedbrudt smøremiddel og opretholde en beskyttende film mellem rullende elementer og løbebaner. Oliesmøring tillader kontinuerlig afkøling og forureningsudvinding gennem filtreringssystemer, ideelt til højhastighedsapplikationer.

Overdreven smøring genererer varme gennem mekanisk kærning og bør undgås. Undersmøring fremskynder slid og initierer sammenfald, hvilket ødelægger lejet inden for timer efter drift. Applikationsspecifikke anbefalinger balancerer disse konkurrerende bekymringer.

Overvågning og tilstandsvurdering

Regelmæssige inspektioner identificerer udviklende problemer, før der opstår katastrofale fejl. Forhøjede temperaturaflæsninger indikerer utilstrækkelig smøring eller for stor belastning. Usædvanlig støj eller vibrationer tyder på indtrængen af forurening eller afskalning af rulleelementets overflade. Systematisk overvågning muliggør forudsigelig vedligeholdelsesplanlægning, der minimerer uventet nedetid på udstyr.

Miljøbeskyttelse

Forseglede lejedesigner indeholder smøremiddel og udelukker forurening, hvilket reducerer vedligeholdelsesfrekvensen. Åbne lejer kræver ekstern tætning ved maskinhusets grænseflade. Fleksible tætninger og labyrintdesign beskytter lejets indre, mens de tillader kontrolleret smørecirkulation. Udstyr, der arbejder i støvede eller våde miljøer, har stor fordel af forbedrede tætningsforanstaltninger.

Dybe rillelejer versus alternative løsninger

Ved evaluering af lejeteknologier til industrielle applikationer sammenligner ingeniører dybe rilledesign med alternative tilgange, herunder koniske rullelejer, cylindriske rullelejer og magnetiske lejer.

Leje Type	Radial kapacitet	Aksial kapacitet	Hastighedsområde	Omkostningsniveau
Deep Groove Ball	Godt	Moderat	Høj	Lav
Tilspidset rulle	Fremragende	Fremragende	Moderat	Høj
Cylindrisk rulle	Fremragende	Begrænset	Høj	Moderat
Magnetiske lejer	Specialiseret	Specialiseret	Meget høj	Meget høj

Dybe notlejer repræsenterer det optimale valg til generelle applikationer, der kombinerer moderate belastninger, variable hastigheder og omkostningsfølsomhed. Specialiserede lejetyper leverer overlegen ydeevne i specifikke scenarier, men til væsentligt højere anskaffelses- og driftsomkostninger.

Moderne fremstillings- og kvalitetsstandarder

Internationale standarder og certificering

Dybe rillekuglelejer overholder strenge internationale dimensions- og ydeevnestandarder, primært ISO 6 for generelle designspecifikationer og ISO 286 for toleranceklassificering. Disse standarder sikrer udskiftelighed på tværs af globale forsyningskæder og sætter ingeniører i stand til med sikkerhed at specificere komponenter fra flere leverandører.

Kvalitetscertificeringssystemer, herunder ISO 9001-produktionsoverholdelse og ISO 20623-bærende kvalitetsstandarder, etablerer ensartede produktionsprocesser. Regelmæssig testning validerer, at lejekomponenter opfylder specificerede belastningsklasser, dimensionsnøjagtighed og overfladefinishkrav.

Fremskridt inden for præcisionsfremstilling

Moderne produktionsfaciliteter anvender computernumerisk kontrolbearbejdning for at opnå løbebanegeometrier med overfladefinish under 0,05 mikrometer. Avancerede slibeteknikker fjerner materialefejl under overfladen, der forårsager træthedsfejl. Kvalitetsverifikation under processen bekræfter dimensionsoverensstemmelse, før lejer forlader produktionsfaciliteter.

Centrifugalrensning af stål fjerner indvendige indeslutninger, der koncentrerer stress under driftsbelastninger. Varmebehandlingsprocesser optimerer materialets hårdhed og sejhed, og balancerer slidstyrke mod skørhed. Disse metallurgiske fremskridt forlænger den praktiske levetid for lejer betydeligt ud over tidligere generationers design.

Fremtidig udvikling og nye applikationer

Lejeindustrien fortsætter med at udvikle sig mod forbedret ydeevne, forbedret bæredygtighed og tilpasning til skiftende industrielle krav. Letvægts kompositburdesign reducerer centrifugalkræfter ved ekstreme hastigheder, samtidig med at den strukturelle integritet bevares. Keramiske rulleelementer i hybridlejer reducerer masse og friktion, mens de opretholder tilstrækkelig belastningskapacitet til mange applikationer.

Solide smøremiddelbelægninger muliggør lejedrift i miljøer, hvor konventionelt fedt og olie ikke kan indeholdes, især relevant til rumfart og vakuumapplikationer. Smart lejedesign med indbyggede sensorer muliggør tilstandsovervågning, der forudsiger vedligeholdelsesbehov før fejl opstår, hvilket optimerer pålideligheden i kritiske systemer.

Bæredygtighedsovervejelser driver udviklingen af lejedesign, der kræver mindre hyppig udskiftning og anvendelse af miljøvenlige smøremidler. Producenter arbejder på at eliminere sjældne jordarters elementer fra permanentmagnetbure, mens de opretholder ydeevnestandarder, som moderne maskiner kræver.

Fælles operationelle problemer og løsninger

Støj og vibration

Usædvanlig lejestøj indikerer typisk indtrængen af forurening eller utilstrækkelig smøring. Metalpartikler, der cirkulerer gennem lejernes skærende løbebaneoverflader, skaber genkendelige slibende lyde. Systematisk skylning med rent smøremiddel genopretter nogle gange jævn drift, hvis kontamineringen forbliver minimal. Fastklemte eller alvorligt beskadigede lejer kræver fuldstændig udskiftning.

For tidlig fiasko

Lejefejl før forventede serviceintervaller tyder på installationsfejl, overdreven belastning eller miljøproblemer. Forkert montering påfører excentriske belastninger, der koncentrerer trykket på lejesektioner designet til fordelte belastninger. Overstramning af monteringspasninger skaber indre spændinger, der fremskynder materialetræthed. Vedligeholdelse af specificerede monteringstolerancer forhindrer disse installations-inducerede fejl.

Temperaturstigning

Lejetemperatur over det normale driftsområde indikerer friktionsstigning fra smøresammenbrud eller overdreven belastning. Forøgelse af smøremiddelmængden eller opgradering til fedt med højere temperaturkapacitet løser nogle gange problemer. Verifikation af belastningsanalyse bekræfter, om driftsbetingelserne overstiger lejernes designklassificeringer.

Ofte stillede spørgsmål

Q1: Hvad er forskellen mellem forseglede og åbne dybe sporkuglelejer?

Forseglede dybe notlejer indeholder permanente tætninger, der fanger smøremiddel i lejet og udelukker ekstern forurening. Dette design reducerer vedligeholdelseskravene og fungerer godt i støvede eller våde miljøer, men forhindrer ekstern påfyldning af smøremiddel. Åbne lejer tillader kontinuerlig smøremiddelcirkulation og køling, men kræver udvendige hustætninger for at forhindre forurening at trænge ind. Applikationsmiljø og vedligeholdelseskapacitet bestemmer den mest passende konfiguration.

Q2: Hvordan bestemmer jeg den korrekte lejestørrelse til min applikation?

Lejevalg begynder med at beregne radiale og aksiale belastninger, der virker på akslen. Se lejeproducentens belastningstabeller, der sammenligner dine beregnede belastninger med offentliggjorte grundlæggende belastningsværdier. Vælg en lejestørrelse, hvor den beregnede belastning forbliver under 50 til 70 procent af den grundlæggende belastningsværdi for at sikre tilstrækkelige sikkerhedsmargener for levetid. Kontroller, at driftshastigheden falder inden for lejets anbefalede smørehastighedsgrænser.

Q3: Kan dybe sporkuglelejer tolerere vinkelforskydning?

Dybe sporlejer tolererer begrænset vinkelforskydning, typisk omkring en til tre grader afhængigt af lejestørrelse og belastningsforhold. Overdreven fejljustering koncentrerer sig om at bære belastninger på begrænsede dele af løbebanen, hvilket accelererer træthedsfejl. Monteringsprocedurer, der understreger akslens og husets koncentricitet, forhindrer fejljusteringsproblemer. Fleksibelt koblingsvalg rummer mindre akselforskydninger, som lejer ikke selvstændigt kan optage.

Q4: Hvilken smøremetode passer bedst til højhastighedsapplikationer?

Højhastighedsapplikationer, der nærmer sig lejets maksimale hastighedsværdi, drager fordel af oliesmøring, der cirkulerer gennem lejet ved kontrollerede flowhastigheder. Olie fjerner varme genereret af rulleelementfriktion og erstatter kontinuerligt nedbrudt smøremiddel. Fedtsmøring, der er egnet til mellemhastigheder, genererer overdreven varme ved høje hastigheder, hvilket potentielt kan forårsage lejestop. Olietåge eller olie-luftsmøresystemer repræsenterer avancerede løsninger til specialiserede ultra-højhastighedsapplikationer.

Q5: Hvor ofte skal forseglede lejer eftersmøres?

Fabriksforseglede lejer indeholder typisk smøring, der er tilstrækkelig til længere driftsperioder, normalt flere år under normale driftsforhold. Gensmøringsintervaller afhænger af driftstemperatur, belastningsforhold og driftscyklus. Producenter angiver typisk smørekrav i produktdokumentationen. Når forseglede lejer udtømmer interne smøremiddelreserver, bliver udskiftning nødvendig, da direkte gensmøring er umulig uden adskillelse.

Q6: Hvad forårsager lejeforspænding, og hvorfor er det vigtigt?

Lejeforspænding refererer til intern kompression påført rulleelementer under montering. Korrekt forspænding eliminerer indvendigt spil, der ellers ville tillade løbebaneudskridning og fordybning. Overdreven forspænding skaber unødvendig friktion og varme, mens utilstrækkelig forspænding tillader rulleelementglidning. Monteringsspecifikationer etablerer den korrekte forspænding gennem kontrollerede tilpasninger mellem leje og aksel eller leje og husboring.

Q7: Kan enkeltrækkede lejer erstatte koniske rullelejer i bilindustrien?

Dybe sporlejer håndterer radiale belastninger effektivt, men giver begrænset aksial belastningskapacitet sammenlignet med koniske rullelejer. Automotive hjullejer kræver betydelig modstand mod aksial belastning for at optage bremsekræfter og sidebelastning. Mens konfigurationer med dybe riller fungerer i visse automobilapplikationer uden hjul, forbliver design med koniske ruller standard til hjulmontering på grund af overlegen aksial kapacitet og iboende forspændingskapacitet.

Q8: Hvilke opbevaringsforhold bevarer ubrugt lejekvalitet?

Opbevar forseglede lejer i original emballage i tørre omgivelser med stabil temperatur mellem 16 og 35 grader Celsius. Beskyt lejer mod fugt, ætsende gasser og ekstreme temperatursvingninger, der forringer smøremiddelegenskaberne. Langtidsopbevaring fortykker potentielt fedt, hvilket kræver skånsom drift under den første opstart. Åbne lejer kræver beskyttelsesdæksler og tør opbevaring, der forhindrer korrosion af løbebaneoverflader.
