SI Stål på stålstangsendeleje

Samlede sfæriske glidelejer med stangende er samlet af et stangendelegeme og et radialt sfærisk glideleje GE…E eller GE…ES. Stangens endelegeme er lavet af kulstofstål med en galvaniseret overflade. Bortset fra modeller med suffikset "E", kan andre modeller smøres via en oliekop eller stangende-øske.

Kontakt os

PREV：No previous product NÆSTE：SA zinkbelagt stålstangendeleje

Beskrivelse
Specifikationer
Kontakt os

·Produktnummer:
SI…E 5–12
SI…ES 15–80
·Glidende friktionspar: Stål/Stål
· Driftstemperaturområde: 50℃～＋150℃
1) Ikke smurt.
2) Smøres kun via et stangendeøje.
Stangende sfæriske glidelejer med forskellige stigninger eller specielle krav til gevindpræcision er tilgængelige.
For venstregevind skal lejemodellen og gevindmærkningen indeholde "L" og "venstre", for eksempel: SIL20ES M20×1,5 venstre 6H.

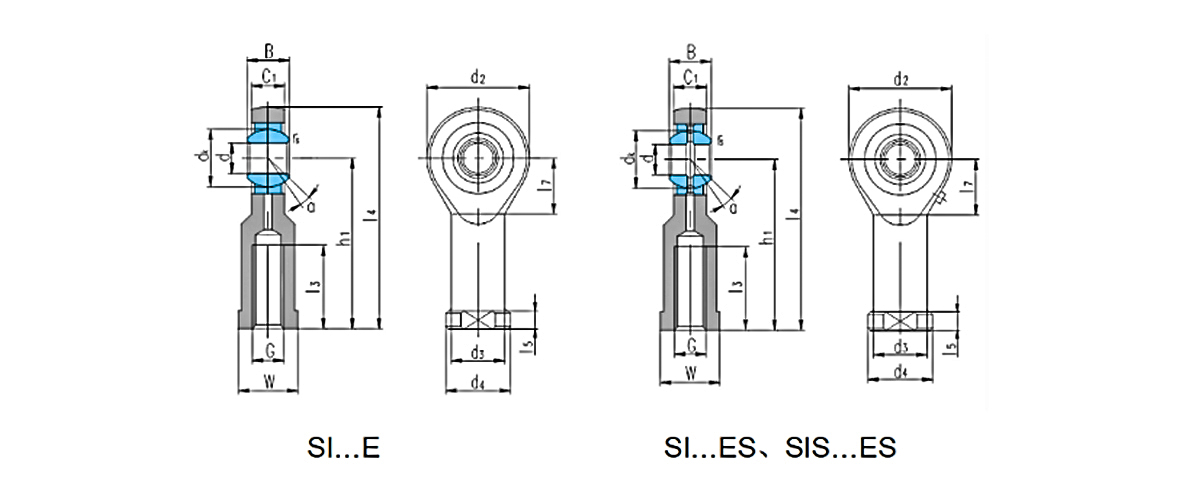

Leje nummer	Dimensioner mm																Belastningsværdier kN		Vægt ≈kg
	Dimensioner mm																Belastningsværdier kN
	d	B	dK	C1 max	d2	G 6H	h₁	I₃ min	I₄	I₅	I₇	W	d3	d4	kr min	a° ≈	Dynamisk	Statisk
SI5E 1)	5	6	10	4.5	21	M5	30	11	40.5	5	11.5	10	10	13	0.3	13	3.4	8.1	0.023
S16E 1)	6	6	10	4.5	21	M6	30	11	40.5	5	11.5	11	11	13	0.3	13	3.4	8.1	0.023
SI8E 1)	8	8	13	6.5	24	M8	36	15	48	5	13	13	13	16	0.3	15	5.5	12.9	0.040
S110E 1)	10	9	16	7.5	29	M10	43	20	57.5	6.5	15	16	16	19	0.3	12	8.1	17.6	0.065
S112E 1)	12	10	18	8.5	34	M12	50	23	67	7	18	18	19	22	0.3	10	10	24.5	0.108
S115ES 2)	15	12	22	10.5	40	M14	61	30	81	8	21	21	21	26	0.3	8	16	36	0.169
S17ES 2)	17	14	25	11.5	46	M16	67	34	90	10	24	27	25	29	0.3	10	21	45	0.235
SI20ES 2)	20	16	29	13.5	53	M20×1,5	77	40	103.5	10	25.5	30	28	34	0.3	9	30	60	0.335
S125ES	25	20	35.5	18	64	M24×2	94	48	126	12	33	36	35	42	0.6	7	48	83	0.665
S130ES	30	22	40.7	20	73	M30×2	110	56	146.5	15	37.5	46	42	50	0.6	6	62	110	1.05
SI35ES	35	25	47	22	82	M36×3	125	60	166	15	40	55	48	58	0.6	6	79	146	1.50
S140ES	40	28	53	24	92	M39×3	142	65	188	18	47	60	52	65	0.6	7	99	180	2.05
SIS40ES	40	28	53	24	92	M42×3	142	65	188	18	47	55	52	65	0.6	7	99	180	1.94
S145ES	45	32	60	28	102	M42×3	145	65	196	20	52	65	58	70	0.6	7	127	240	2.72
SI545ES	45	32	60	27	102	M45×3	145	65	196	20	52	60	58	70	0.6	7	127	240	2.61
SI50ES	50	35	66	31	112	M45×3	160	68	216	20	57	70	62	75	0.6	6	156	290	3.48
SI550ES	50	35	66	31	112	M52×3	160	69	216	20	57	65	62	75	0.6	6	156	260	3.24
S160ES	60	44	80	39	135	M52×3	175	70	242.5	20	68.5	80	70	88	1	6	245	450	5.55
SI560ES	60	44	80	39	135	M60×4	175	73	242.5	20	68.5	75	70	88	1	6	245	300	4.99
SI70ES	70	49	92	43	160	M56×4	200	80	280	20	81	85	80	98	1	6	313	610	8.72
SIS70ES	70	49	92	42	160	M72×4	200	80	280	20	81	80	85	98	1	6	313	470	8.33
S180ES	80	55	105	48	180	M64×4	230	85	320	25	91	95	95	110	1	6	400	750	12.9
SI580ES	80	55	105	47	180	M80×4	230	85	320	25	91	100	95	110	1	6	400	600	11.7
