Sådan installeres en 2206 AV Nilos-ring (trin-for-trin guide)

For at installere korrekt 2206 AV Nilos Ring, placer den så den konvekse (åbne) side peger mod lejets løbebane. Ringen skal flugte med lejets ydre ring. 2206 AV Nilos Ring har en designafstog c = 0,3 mm, der skal forblive fri for forvrængning. Brug en flad afdrift eller en presse med jævn kraft rundt om omkredsen – hamr aldrig direkte på tætningen.

Hvad gør 2206 AV Nilos Ring anderledes

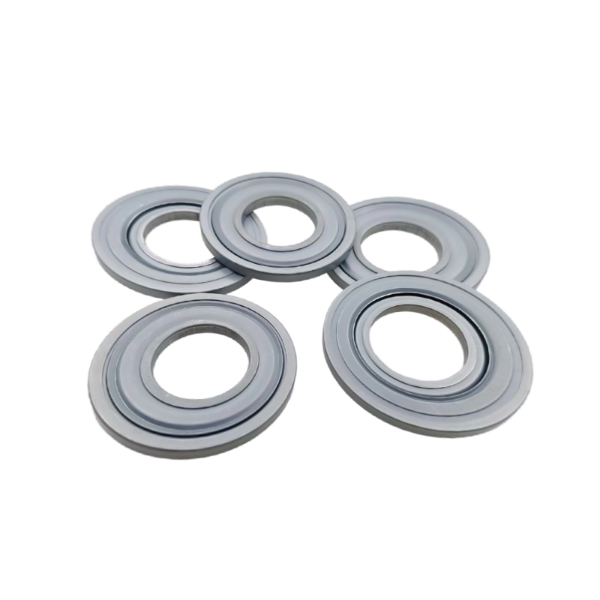

2206 AV Nilos Ring er en præcisionsmetal labyrinttætning, ikke en gummilæbeforsegling. Den består af en formet stålring med specifik geometri. Ifølge standardmål har denne Nilos-ring en indvendig diameter (d) på 30 mm, udvendig diameter (D) på 56,2 mm, bredde (a) på 44 mm og læbehøjde (i) på 2,5 mm. Ståltykkelsen (c) er 0,3 mm. Dette stive design skaber en berøringsfri labyrint, der bevarer fedtet og samtidig tillader fri rotation, i modsætning til gummitætninger, der skaber friktion og slid.

Trin-for-trin installation af 2206 AV Nilos Ring

1. Efterse lejet og husets boring

Før du installerer 2206 AV Nilos Ring, skal du kontrollere, at lejets ydre ring og husskulder er rene, tørre og fri for grater. Enhver partikel større end 0,05 mm kan løfte Nilos-ringen og ødelægge den præcise 0,3 mm frigang.

2. Identificer den korrekte orientering

Hold 2206 AV Nilos Ring med den åbne side (siden med en synlig rille eller fordybning) vendt mod lejets inderring. Den fladere, lukkede side skal vende udad. Installation af denne Nilos-ring baglæns vil fange snavs mod lejet, hvilket forårsager hurtigt slid.

3. Påfør jævnt sædetryk

Brug en dornpresse eller en hydraulisk presse med en flad ærme, der kun berører den ydre kant af 2206 AV Nilos Ring. Den anbefalede siddekraft er 1,5 – 3,0 kN. Hvis en presse ikke er tilgængelig, skal du bruge en blød hammer og en rørformet afdrift, der matcher den ydre diameter (56,2 mm). Bank i et stjernemønster – 6 til 8 lette tryk – for at forhindre vipning.

4. Bekræft endelig frigang og justering

Efter montering af 2206 AV Nilos Ring skal det radiale mellemrum mellem ringen og lejets inderring være 0,2 – 0,4 mm. Brug en følemåler på fire punkter (0°, 90°, 180°, 270°). En variation større end 0,1 mm indikerer fejljustering. Den aksiale frigang (c) skal forblive på de beregnede 0,3 mm – enhver reduktion betyder, at Nilos-ringen er deformeret.

Kritiske dimensioner for 2206 AV Nilos Ring

Nøjagtig installation af denne Nilos-ring afhænger af, at tætningen matcher lejemålene. Nedenfor er de vigtigste tolerancer:

• Indvendig diameter (d) : 30,0 mm ±0,1 mm
• Udvendig diameter (D) : 56,2 mm 0,1 / -0,0 mm
• Bredde (a) : 44,0 mm ±0,2 mm
• Læbehøjde (i) : 2,5 mm ±0,05 mm
• Metaltykkelse (c) : 0,3 mm ±0,02 mm

Afvigelser ud over disse tolerancer vil enten låse lejet (hvis Nilos-ringen er for stram) eller tillade forurening at trænge ind (hvis for løst). Mål altid før installation.

Almindelige fejl ved installation af en Nilos ring

• Omvendt orientering : Den 2206 AV Nilos Ring kan ikke rense snavs, når den er installeret baglæns. Fedt slipper ud indeni 50-100 timer i stedet for at vare tusindvis af timer.
• Overspænding eller direkte hamring : Forvrængning ændrer c = 0,3 mm frigang til næsten nul. Nilos-ringen gnider på den indvendige ring og forårsager varme og støj inden for få minutter efter drift.
• Excentriske siddepladser : Den ene side af Nilos-ringen sidder dybere end den anden. Dette skaber et variabelt mellemrum (0,1 mm til 0,5 mm), hvilket tillader partikler større end 150 µm at komme ind i lejet.
• Bruger en underdimensioneret drift : En afdrift mindre end 56,2 mm koncentrerer kraften på Nilos-ringens læbe og deformerer permanent den sarte labyrintprofil.

Undgå disse fejl ved at bruge et presseværktøj af den rigtige størrelse (kontaktdiameter = 56,2 mm ) og dobbelttjekke orienteringen, før den sættes på plads 2206 AV Nilos Ring .

Sådan bekræfter du en vellykket Nilos-ringinstallation

Efter at have trykket på 2206 AV Nilos Ring ind i huset, udfør to hurtige verifikationstjek:

• Rotationstest : Drej lejets inderring med hånden. Den skal rotere jævnt uden skrabende lyd . Enhver modstand betyder, at Nilos-ringen rører den roterende del.
• Skyl sædekontrol : Den outer edge of the 2206 AV Nilos Ring burde være plan eller forsænket op til 0,1 mm under husets overflade. Fremspring større end 0,2 mm indikerer ufuldstændig siddeplads.

Hvis begge betingelser er opfyldt, giver denne Nilos-ring den tilsigtede labyrinteffekt – fastholder fedt og blokerer groft støv (partikler <30 µm er generelt harmløse).

Værktøj, der kræves til installation af 2206 AV Nilos Ring

• Arborpresse eller hydraulisk presse (anbefalet kraft: 1,5 – 3,0 kN )
• Flad, rørformet afdrift med indvendig diameter >30 mm og udvendig diameter 56,2 mm
• Følemålersæt (0,05 mm til 1,0 mm)
• Ren, fnugfri klud og isopropylalkohol
• Digital skydelære (for at bekræfte d=30 mm and D=56,2 mm før installation)

Brug af det rigtige værktøj forhindrer forvrængning og sikrer 0,3 mm designfrihed for Nilos-ringen bibeholdes.

Ofte stillede spørgsmål om 2206 AV Nilos Ring

Kan 2206 AV Nilos Ring genbruges efter fjernelse?

Nej. 2206 AV Nilos-ringen er en præcisionsformet metalkomponent, der deformeres en smule under presning. Fjernelse ændrer næsten altid c=0,3 mm tykkelsen eller skaber flade pletter på labyrintprofilen. Brug altid en ny Nilos-ring for pålidelig tætning.

Hvilken husboring kræves til denne Nilos-ring?

2206 AV Nilos Ring kræver en husboring på 56,2 mm H7 tolerance (typisk 56,2 0,03 / -0,0 mm). En boring større end 56,25 mm vil ikke sikre Nilos-ringen - den kan spinde eller falde ud. Hvis boringen er slidt, skal du bruge en fastholdelsesmasse, der er specificeret til metaltætninger, eller huset skal udskiftes.

Skal der smøres på Nilos-ringen før montering?

Smør husboringen og den ydre kant på 2206 AV Nilos Ring let med et tyndt fedt (f.eks. NLGI 2). Lad ikke fedt trænge ind i Nilos-ringens labyrintrille – det kan tiltrække slibestøv. Den indre frigang c = 0,3 mm skal forblive tør for at fungere som en ægte labyrint.

Hvordan er en Nilos-ring sammenlignet med en gummitætningsring?

I modsætning til gummitætninger, der skaber friktion (0,1–0,3 Nm trækmoment), er 2206 AV Nilos Ring en berøringsfri metaltætning – den tilføjer friktion næsten nul. Gummitætninger fejler over 100°C, mens denne Nilos-ring tåler 200°C. En Nilos-ring kan dog ikke tætne mod væsker eller meget fint støv (<10 µm) lige så effektivt som en kontaktlæbetætning. Vælg ud fra dine driftsforhold.

Ydeevneforventninger efter korrekt Nilos ringinstallation

Når 2206 AV Nilos Ring er monteret korrekt (åben side mod lejet, ensartet 0,3 mm frigang, ingen forvrængning), vil lejet opnå:

• Fedttilbageholdelse: >95 % originalt fedt efter 2000 timer ved moderate hastigheder (3000 rpm).
• Udelukkelse af forurenende stoffer: Partikler større end 0,1 mm blokeres effektivt.
• Temperaturstigning: Mindre end 10°C over ambient på grund af Nilos-ringens berøringsfri labyrintdesign.

Afvigelser fra installationsproceduren forårsager for tidlig lejefejl inden for 50-200 timer. Behandl altid 2206 AV Nilos Ring som en præcisionskomponent – ​​håndter den forsigtigt, installer den korrekt, og den vil beskytte dit leje i tusindvis af timer.
