Hvordan vælger man det rigtige vinkelkontaktkugleleje til højhastighedsapplikationer?

At vælge den optimale rullekomponent til roterende højhastighedsmaskiner kræver en dyb forståelse af driftsforhold, intern geometri og termisk styring. Blandt præcisionsmaskiner, vinkelkontaktkuglelejer er det foretrukne valg på grund af deres evne til at håndtere kombinerede radiale og aksiale belastninger og samtidig opretholde høje rotationshastigheder.

Forstå kravene til højhastighedsdrift

Højhastighedsapplikationer - såsom værktøjsmaskiners spindler, turboladere, højfrekvensmotorer og rumfarts-hjælpekraftenheder - stiller unikke krav til lejeydelse. De primære udfordringer omfatter forøgelse af centrifugalkraften, termisk ekspansion, nedbrydning af smøremiddelfilm og ustabilitet i buret. Et leje, der fungerer godt ved moderate hastigheder, kan svigte for tidligt under høje rotationshastigheder på grund af overdreven varmeudvikling eller utilstrækkelig intern frigang.

For at imødekomme disse udfordringer skal ingeniører evaluere flere parametre: kontaktvinkel, præcisionsgrad, burmateriale, smøremetode og forspænding. Den korrekte kombination sikrer lav temperaturstigning, høj stivhed og forlænget levetid.

Hvorfor vinkelkontaktkuglelejer Excel ved høje hastigheder

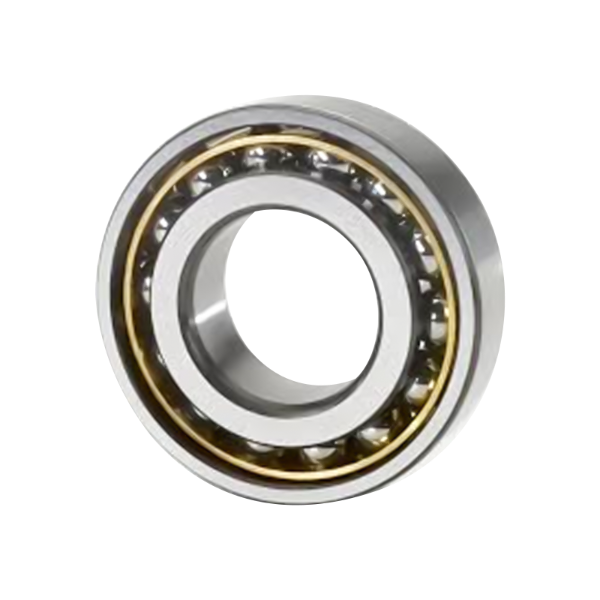

I modsætning til dybe sporkuglelejer er vinkelkontaktkuglelejer designet med en specifik kontaktvinkel mellem kuglerne og løbebanerne. Denne vinkel giver dem mulighed for at understøtte betydelige aksiale belastninger, mens de muliggør høje rotationshastigheder. Jo mindre kuglediameteren er i forhold til pitchcirklen, og jo lettere buret er, jo lavere er centrifugalkraften ved høje hastigheder.

Til de fleste industriapplikationer med høj hastighed foretrækkes lejer med en kontaktvinkel på 15° eller 25° frem for dem med 40°. Den reducerede kontaktvinkel sænker den genererede varme og tillader en højere begrænsende hastighed. Ved gennemgang af et 7308-lejedatablad er kontaktvinklen angivet med suffikser såsom "AC" (25°) eller "B" (40°). For spindler med ultrahøj hastighed kan en 15°-version specificeres, selvom den er mindre almindelig i 7308-størrelsen.

7308-lejeserien som et casestudie

7308 lejet er et mellemstort vinkelkontaktkugleleje med en 40 mm boring, 90 mm udvendig diameter og 23 mm bredde. Det er meget udbredt i spindler til generelle formål, pumper, kompressorer og gearkasser. Dens popularitet stammer fra balancen mellem belastningskapacitet og hastighedskapacitet. Inden for 7308-familien findes der dog adskillige variationer, som markant påvirker højhastighedsydelsen.

Nøglevariationer i 7308-familien

Ved indkøb til højhastighedsapplikationer er burdesignet og materialet afgørende. Polyamid (nylon) bure er lette og tilbyder fremragende højhastighedsegenskaber. 7308 BEP-lejet repræsenterer en almindelig variant med et polyamidholder og en 40° kontaktvinkel. Mens vinklen på 40° giver højere aksial stivhed, genererer den mere varme end en modstykke på 25°. Til virkelig højhastighedsapplikationer foretrækker nogle ingeniører AC-typen med et messing- eller KIG-bur.

Tabellen nedenfor opsummerer de vigtigste varianter, der er relevante for højhastighedsvalg.

Til applikationer, hvor hastighedsbegrænsning er den primære begrænsning, kan et 7308-leje med en 25° kontaktvinkel og et letvægtsbur være bedre end de mere almindelige 40°-typer, selvom aksial belastningskapacitet er noget reduceret.

Valg baseret på intern frigang og forudindlæsning

Højhastighedsdrift kræver omhyggelig kontrol af intern frigang. Ved forhøjede hastigheder skubber centrifugalkraften kuglerne udad, og den indre ring udvider sig, mens den ydre ring kan forblive køligere. Dette kan forårsage en reduktion af den indre radiale frigang og kan føre til interferens eller for stor forspænding. Derfor bør et leje beregnet til høje hastigheder starte med en større indre frigang end normalt, typisk klasse C3 eller endda C4.

For vinkelkontaktkuglelejer, der anvendes i par eller sæt, er forspænding en afgørende faktor. Let forspænding er næsten altid specificeret til højhastighedsspindler, mens tung forspænding er reserveret til lavhastigheds- og højstivhedsapplikationer. Producenter leverer forspændingsklasser (f.eks. let, medium, tung), som direkte påvirker den maksimalt opnåelige rotationshastighed.

Når man vurderer et 7308-leje til en 10.000 rpm-spindel, er let forspænding med C3-frigang et typisk udgangspunkt. I modsætning hertil kan et 7308 BEP-leje, der er bestilt med medium forspænding, overophedes over 8.000 rpm, medmindre der anvendes særlige køleforanstaltninger.

Burmaterialer og deres rolle i hastighed

Buret adskiller og styrer rulleelementerne. Ved høje hastigheder bliver burets masse og friktion dominerende. Letvægtsmaterialer reducerer centrifugalbelastningen på burarmene. Nedenfor er en sammenligning af gængse burmaterialer til vinkelkontaktkuglelejer.

Til de fleste højhastighedsapplikationer under 120°C driftstemperatur giver et polyamidbur det bedste hastighed-til-omkostningsforhold. Dette forklarer populariteten af ​​7308 BEP-lejet i almindeligt højhastighedsroterende udstyr.

Smørestrategi for højhastigheds vinkelkontaktkuglelejer

Smøring er uden tvivl den vigtigste faktor, der påvirker højhastighedslejers levetid. Der anvendes to hovedmetoder: olie-luftsmøring (olietåge eller oliestråle) og fedtsmøring. Hver har forskellige hastighedsgrænser.

• Fedtsmøring er enklere og renere, men basisoliens viskositet og fortykningsmiddeltypen begrænser hastigheden. Højhastighedsfedt med syntetiske olier (PAO eller ester) og lavviskøse basisolier er påkrævet. For et 7308-leje understøtter fedtsmøring typisk hastigheder på op til 60-70 % af den oliesmurte grænse.
• Olie-luftsmøring giver de højeste hastigheder. En præcis mængde olie sprøjtes ind i en luftstrøm, som afkøler lejet under smøring. Denne metode er obligatorisk for spindler med ultrahøj hastighed, der overstiger 20.000 rpm i 40 mm boringsklassen.

Når du vælger et 7308-leje til en kontinuerlig højhastighedsapplikation, skal du bekræfte smøremidlets hastighedsparameter (n*dm-værdi). dm-værdien (stigningsdiameter i mm × omdrejningshastighed i rpm) for et 7308 leje er cirka 65 mm × rpm. Ved dm-værdier over 500.000 bliver fedt marginalt, og olie-luft anbefales.

Præcisionsklasser: Hvornår er de nødvendige?

Højhastighedsapplikationer kræver god kørenøjagtighed for at undgå vibrationer og ubalance. Præcisionsklasser følger standarder som ISO P6, P5 og P4 (eller ABEC 3, 5, 7). Et standard 7308 leje er normalt P0 (normalt), velegnet til generelle industrielle hastigheder op til moderate omdr./min. For højhastighedsspindler er P5 eller endda P4 ofte specificeret.

Tabellen nedenfor matcher præcisionsklassen med typiske højhastighedsapplikationer.

For de fleste brugere, der overvejer et 7308 BEP-leje i et højhastighedsmiljø, er P5 den anbefalede minimumspræcisionskvalitet for at undgå vibrationsinduceret slid.

Almindelige udvælgelsesfejl, der skal undgås

Selv erfarne ingeniører vælger nogle gange forkert til høje hastigheder. De hyppigste fejl omfatter:

• At vælge en 40° kontaktvinkel, når en 25° ville være tilstrækkeligt. Mens 40° giver højere aksial stivhed, genererer det mere varme. Til hastighedsdominerede applikationer er et 25° vinkelkontaktkugleleje ofte overlegent.
• Ignorerer smøremidlets hastighedsgrænse. Et leje af høj kvalitet med et uegnet fedt vil hurtigt svigte. Kontroller altid fedtets hastighedsfaktor (n*dm) klassificering.
• Overbelastning. For meget forspænding øger friktion og varme. Ved høje hastigheder er let forspænding næsten altid korrekt.
• Valg af lukket (forseglet) leje til høj hastighed. Tætninger tilføjer friktion og varme. For hastigheder over ca. 8.000 rpm på et 7308 leje er åbne designs med oliesmøring nødvendige.
• Brug af stålbure uden tilstrækkelig olieflow. Stålbure kræver mere smøremiddel for at håndtere glidende friktion; polyamid- eller PEEK-bure er i sagens natur mere hastighedsdygtige.

Praktiske trin til specifikation

Når du specificerer et vinkelkontaktkugleleje til en højhastighedsroterende enhed, skal du følge denne sekvens:

Bestem den nødvendige hastighed i rpm og borestørrelsen. For et 7308 leje skal du bekræfte, at akseldiameteren er 40 mm.

Beregn n*dm-værdien. Hvis det overstiger 400.000, planlæg for oliesmøring.

Vælg kontaktvinklen. Brug 25° for hastighedsprioritet, 40° for aksial belastningsprioritet.

Vælg burmaterialet. Polyamid til generel høj hastighed, PEEK til ekstreme forhold.

Angiv den interne frigang – C3 minimum.

Vælg forspænding: let for høj hastighed, medium til moderat hastighed med god stivhed.

Beslut dig for præcisionsklasse: P5 for de fleste højhastighedsspindler, P4 for ultra-præcision.

Bekræft smøremetode og smøremiddeltype med producentens data.

For et 7308 BEP-leje påført i en generel spindel op til 9.000 rpm, ville fedtsmøring med syntetisk højhastighedsfedt, let forspænding og P5-præcision danne en afbalanceret specifikation.

Ofte stillede spørgsmål (FAQ)

Q1: Kan et standard 7308 leje bruges ved høj hastighed?
Et standard 7308 leje med stålholder, normal frigang og fedtsmøring er begrænset til moderate hastigheder (typisk under 5.000 omdr./min.). Til højhastighedsbrug kræves en version med et polyamidbur, C3-afstand og passende smøremiddel.

Q2: Hvad er forskellen mellem et 7308-leje og et 7308 BEP-leje?
7308-lejet refererer normalt til basisdesignet med uspecificeret holder og spillerum. 7308 BEP-lejet angiver specifikt en 40° kontaktvinkel med et glasfiberforstærket polyamidbur, som giver lavere centrifugalmasse og højere hastighedskapacitet end stålbureversioner.

Q3: Hvilket smøremiddel er bedst til højhastigheds vinkelkontaktkuglelejer?
Til hastigheder under n*dm 500.000 er et syntetisk fedt med en lavviskøs basisolie (f.eks. PAO 32 eller 46) egnet. Over denne tærskel er olie-luftsmøring med en meget let olie (ISO VG 10–22) nødvendig.

Q4: Hvordan ved jeg, om jeg har brug for P5-præcision til mit 7308-leje?
Hvis din applikation kører over 8.000 rpm og kræver lave vibrationer (f.eks. CNC-spindel, slibespindel), skal du angive P5. For pumper eller ventilatorer med lignende hastigheder kan P0 eller P6 være acceptable.

Q5: Kan jeg udskifte et 7308 AC-leje med et 7308 BEP-leje?
Kun hvis den aksiale belastningsretning og størrelse er kompatible. AC-typen har en kontaktvinkel på 25°, mens BEP har 40°. Udskiftning kræver kontrol af, om systemet kan tolerere den højere varmeudvikling af 40°-designet, og om den aksiale stivhedsændring er acceptabel.

Konklusion

At vælge det rigtige vinkelkontaktkugleleje til højhastighedsapplikationer kræver afbalancering af kontaktvinkel, burmateriale, indvendig spillerum, forspænding, smøring og præcisionskvalitet. 7308-lejefamilien tilbyder en alsidig platform, hvor 7308 BEP-lejet giver en stærk løsning til almindelige spindler med moderat hastighed. For ægte højhastighedsdrift skal du prioritere en 25° kontaktvinkel, letvægts polyamid- eller PEEK-bure, let forspænding og oliesmøring, hvor n*dm overstiger 500.000. Ved at følge den strukturerede tilgang skitseret ovenfor kan ingeniører opnå lang levetid og stabil ydeevne selv under krævende rotationshastigheder.
