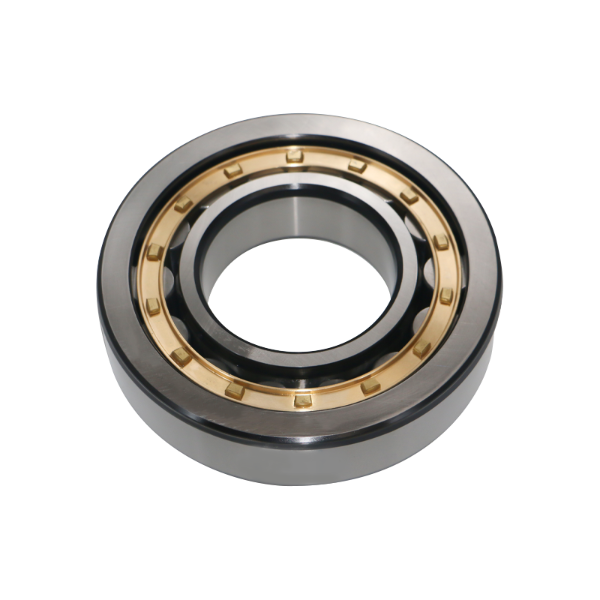

Hvorfor NU 309 cylindriske rullelejer udmærker sig i motor- og gearkassedesign?

Key Takeaway: NU 309-lejet udmærker sig som et flydende leje

For motor- og gearkassedesign, hvor termisk udvidelse af akslen er et kritisk problem, NU 309 leje giver den mest pålidelige løsning. Dens unikke design - en indre ring uden flanger - gør det muligt for akslen at udvide eller trække sig frit sammen i begge aksiale retninger uden at inducere skadelige indre belastninger. Denne egenskab gør det cylindriske rulleleje NU 309 til det foretrukne valg til den flydende/ikke-placerende position i højhastigheds-, højeffekt-drivsystemer, hvilket direkte forhindrer for tidligt lejesvigt på grund af aksial termisk spænding.

Ingeniører vælger NU 309 lejet ikke kun for dets høje radiale belastningskapacitet, men for denne specifikke, uundværlige funktionalitet. Det løser et fundamentalt mekanisk problem og sikrer driftsstabilitet og lang levetid i applikationer lige fra industrielle gearkasser til store elektriske motorer.

Designanatomi: Hvorfor ingen flanger på den indre ring?

Det definerende kendetegn ved et leje i NU-stil er den indvendige ring helt fri for integrerede flanger. Begge flanger er placeret på den ydre ring og styrer rullen og buret. Dette bevidste design giver to kritiske tekniske fordele:

1. Ubegrænset aksial bevægelse
Akslen kan sammen med den indre ring glide aksialt inde i lejet. Dette tilgodeser termisk udvidelse eller sammentrækning af akslen - en almindelig hændelse i motorer og gearkasser under opstarts- og nedlukningscyklusser - uden at generere skadelige aksiale kræfter, som ellers ville overbelaste lejet.

2. Ren radial belastningsstøtte
Som et rent flydende leje er det cylindriske rulleleje NU 309 designet til kun at understøtte tunge radiale belastninger. Det er med vilje ikke beregnet til nogen aksial belastning. Denne klare belastningsbanedefinition giver ingeniører mulighed for at tildele aksial belastningsstyring til et dedikeret lokaliseringsleje (f.eks. et dybt rillekugleleje eller et NUP-design leje) i den anden ende af akslen, hvilket optimerer det samlede systemdesign.

Rent praktisk betyder det, at når du specificerer et NU 309-leje, vælger du en komponent med et enkelt, veldefineret formål: at håndtere radiale kræfter og samtidig tage højde for lineær akselvækst.

Ydeevnemålinger: Belastningsvurderinger og hastighedsmuligheder

NU 309 lejemålene er standardiseret til 45 mm boring (d) x 100 mm udvendig diameter (D) x 25 mm bredde (B). Inden for denne kompakte konvolut leverer lejet betydelig radial belastningskapacitet på grund af linjekontakten mellem rullerne og løbebanerne. For et standard NU 309 ECP lejedesign er de vigtigste præstationsindikatorer:

• Grundlæggende dynamisk belastningsværdi (C): ~100,8 kN
• Grundlæggende statisk belastningsværdi (C0): ~90 kN
• Begrænsningshastighed for fedt/oliesmøring: ~6.000 - 7.500 r/min (afhængigt af designsuffiks som ECJ, ECP eller ECM og smøremetode)

Disse værdier bekræfter, at NU 309-lejebelastningen er usædvanlig høj i forhold til dens størrelse, hvilket gør den velegnet til applikationer med tunge radiale belastninger, såsom industrielle gearkassers højhastighedsaksler eller hoveddrivmotorer.

Kritisk sammenligning: NU 309 vs. NJ 309 vs. NUP 309

Forståelse af de subtile designforskelle mellem enkeltrækkede cylindriske lejetyper er afgørende for korrekt anvendelse. Brug tabellen nedenfor til at skelne mellem NU 309 fra dens nærmeste varianter:

Når du udfører en NU 309 vs NJ 309 analyse, er den vigtigste beslutningsfaktor, om din applikation kræver, at lejet kan tilpasses aksial akselbevægelse (vælg NU) eller også håndtere en vis aksial belastning (vælg NJ). NU 309-lejeudvekslingen eller SKF NU 309-ækvivalent søgning fokuserer ofte på disse funktionelle specifikationer.

Application Engineering: Praktiske Use Cases

NU 309 til gearkasseapplikationer er usædvanligt almindelig, specielt på højhastigheds-indgangsakslen. Her opvarmes akslen hurtigt fra høj rotationshastighed, hvilket skaber betydelig termisk udvidelse. NU 309 fungerer som et friside- eller flydende leje, hvilket tillader denne ekspansion at ske uden at forårsage aksial forspænding, der kan føre til overophedning og sammenfald. På samme måde er konfigurationen af ​​den elektriske motor med flydende lejer standardpraksis for motorer over en vis rammestørrelse, hvilket beskytter drivende- og ikke-drevende lejer mod termisk induceret fejl.

Et andet praktisk eksempel er NU 309 til kompressorapplikationer. I skrue- eller centrifugalkompressorer udvider rotorakslen sig betydeligt, når maskinen når driftstemperatur. En NU 309 på rotorens ikke-trykside giver den nødvendige aksiale frihed, hvilket sikrer, at de kritiske indre afstande mellem rotorerne opretholdes for optimal effektivitet.

Udvælgelsesvejledning: Suffikser og intern godkendelse

Når der specificeres et NU 309-leje, definerer suffikskoderne afgørende designdetaljer, der påvirker ydeevnen. For eksempel:

• ECP: Glasfiberforstærket PA66-bur, rullecentreret. Giver god styrke og højhastighedsevne.
• ECM: Maskinbearbejdet messingbur, rullestyret. Velegnet til højere temperaturer og krævende forhold.
• EF-Domstolen: Presset stålbur, rullestyret. En robust, omkostningseffektiv mulighed.

Lige så vigtigt er det at vælge den korrekte NU 309 lejespalte. Til applikationer med en høj temperaturgradient mellem de indre og ydre ringe kræves der ofte en C3 (større end normalt) radial indvendig afstand. Angivelse af et NU 309 ECP/C3 leje sikrer, at selv under svære termiske forhold løber lejet ikke ind i negativ spillerum, hvilket vil reducere dets levetid drastisk.

For ingeniører med ældre udstyr er det afgørende at kende et NU 309-lejeækvivalent eller nøjagtigt NU 309-lejeudskiftningsmuligheder. Tilpas altid dimensioner, belastningsklasser, designsuffiks (ECP, ECM osv.) og indvendig frigangsgrad (f.eks. C3) for at sikre en direkte og pålidelig substitution. Korrekt forståelse af NU 309 lejets driftstemperaturområde og smørekrav er også afgørende for at opnå den beregnede L10-levetid.
