Krydsede koniske rullelejer repræsenterer et betydeligt fremskridt inden for maskinteknik, der tilbyder hidtil uset præcision og lastbærende egenskaber til krævende industrielle applikationer. Disse sofistikerede komponenter kombinerer fordelene ved både krydsede rullelejer og koniske designs, hvilket skaber en løsning, der imødekommer de komplekse krav til moderne maskiner.
Den grundlæggende appel af koniske rullelejer ligger i deres evne til at understøtte kombinerede radiale og aksiale belastninger samtidigt, mens de opretholder enestående rotationsnøjagtighed. Når disse principper er integreret med en krydskonfiguration, er resultatet et lejesystem, der er i stand til at håndtere ekstreme belastningsforhold og samtidig bevare de snævre tolerancer, der er afgørende for præcisionsroterende applikationer.
Industrier lige fra halvlederfremstilling til rumfartskomponentsamling er i stigende grad afhængige af disse lejer for at sikre produktkvalitet og udstyrspålidelighed. Præcisionsspecifikationerne for krydsede koniske rullelejer gør dem uundværlige til applikationer, hvor selv mikroskopisk fejljustering kan kompromittere driftseffektivitet eller produktkvalitet.
Et krydset konisk rulleleje består af fire primære elementer, der arbejder i koordineret harmoni: den ydre løbebane, den indre løbebane, de koniske ruller og buret. Hver komponent er konstrueret med omhyggelig præcision for at sikre optimal belastningsfordeling og minimal friktion.
Den ydre løbebane har en præcist vinklet overflade, der matcher valsernes tilspidsningsvinkel, typisk fra 10 til 25 grader afhængigt af anvendelseskravene. Denne geometri gør det muligt for lejet at acceptere belastninger, der nærmer sig rotationsaksen, hvilket adskiller det fra traditionelle cylindriske rulledesigns.
Indre raceway-geometri afspejler den ydre race-konfiguration, men er ofte inkorporeret i en samlet husstruktur. Dette design reducerer antallet af separate komponenter, der kræver justering, og forenkler derved installationen, samtidig med at systemets pålidelighed forbedres.
Selve de koniske ruller repræsenterer en kritisk innovation inden for lejedesign. I modsætning til cylindriske ruller, der fordeler belastningen ensartet over deres længde, koncentrerer koniske ruller belastningen på en kontrolleret måde, der maksimerer kontaktspændingseffektiviteten.
Tilspidsningsvinklen på de enkelte ruller varierer typisk fra 10 til 25 grader, nøje udvalgt baseret på den specifikke belastningsprofil, der forventes under drift. En lavere tilspidsningsvinkel giver bedre radial belastningskapacitet, mens stejlere vinkler forbedrer aksial belastningshåndtering.
| Tilspidsende vinkel | Radial belastningskapacitet | Aksial belastningskapacitet | Typisk anvendelse |
|---|---|---|---|
| 10 grader | Meget høj | Moderat | Lodret spindelstøtte |
| 15 grader | Høj | Høj | Balanceret laststøtte |
| 20 grader | Moderat | Meget høj | Thrust-dominerende belastning |
I en krydset konisk konfiguration er flere lejeringe arrangeret, så de tilspidsede rulleakser krydser hinanden i et fælles punkt. Dette geometriske arrangement giver flere kritiske fordele i forhold til traditionelle stablede lejedesigns.

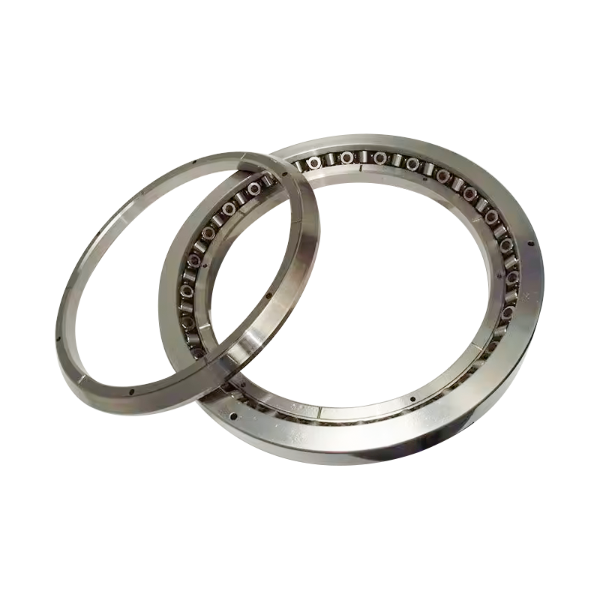

Den XRT060-NT leje repræsenterer en bredt accepteret standard i kategorien med krydsede koniske lejer, der tilbyder en afbalanceret kombination af størrelseseffektivitet og belastningskapacitet. At forstå dens dimensionelle parametre er afgørende for korrekt udvælgelse og integration i præcisionssystemer.
Den dynamic load rating of 42,500 Newtons indicates the maximum bearing load that permits a theoretical operational life of 1 million revolutions. This metric proves particularly relevant when predicting bearing longevity under typical operating conditions.
Den static load rating of 67,000 Newtons establishes the load threshold beyond which permanent deformation of bearing components becomes probable. This rating becomes critical during startup sequences, sudden load changes, or emergency braking events where dynamic conditions are not present.
Den XRT060-NT bearing is available in multiple precision classifications, with P4 and P2 grades representing the most common industrial selections. P4 precision provides excellent performance for standard industrial applications, while P2 grade delivers the enhanced accuracy required for grinding operations, medical device manufacturing, and semiconductor processing equipment.
Præcisionskvalitetsvalg har direkte indflydelse på rotationsnøjagtigheden og tilladte udløbstolerancer. P4-kvalitet bevarer typisk radial udløb inden for 0,005 millimeter, mens P2-kvalitet reducerer denne tolerance til cirka 0,002 millimeter.
I computer numerisk styrede værktøjsmaskiner miljøer, krydset konisk rulleleje Systemer muliggør præcisionspositioneringstrin for at opnå den positionelle repeterbarhed, der er afgørende for fremstilling af høj kvalitet. CNC-bordapplikationer udsætter lejer for komplekse belastninger i flere retninger, herunder lodret vægtfordeling, horisontale skærekræfter og rotationsmomenter fra spindelubalance.
Den crossed tapered configuration proves ideal for these applications because it accepts simultaneous radial and axial loads from a single compact unit. This capability eliminates the need for stacked bearing arrangements that would consume additional vertical space or compromise structural rigidity.
Industrielle robotapplikationer repræsenterer en af de mest krævende lejesager i moderne fremstilling. Robotdrejelejer skal understøtte den kombinerede vægt af sluteffektorsamlinger, værktøjsskiftere og arbejdsemner, mens de opretholder præcis vinkelpositioneringsnøjagtighed gennem millioner af driftscyklusser.
En typisk industrirobotdrejningsapplikation kan udsætte et leje for radiale belastninger, der overstiger 50.000 Newton kombineret med aksiale belastninger, der når 30.000 Newton, påført samtidigt under flerakset bevægelse. Krydskoniske designs håndterer disse komplekse belastningsmønstre mere effektivt end traditionelle alternativer, hvilket resulterer i forlænget lejelevetid og forbedret positionel repeterbarhed.
Medicinske billeddannelsessystemer såsom computertomografiscannere og magnetisk resonansbilleddannelsesudstyr anvender præcisionslejer i deres portalrotationsmekanismer. Disse applikationer kræver enestående rotationsjævnhed, minimal udløbsvariation og pålidelig ydeevne på tværs af forlængede driftsintervaller uden vedligeholdelse.
Den stability characteristics of crossed tapered roller bearings prove essential for imaging quality, as any bearing deflection translates directly into image artifacts that compromise diagnostic accuracy. Hospitals and medical facilities depend on reliable bearing performance to minimize equipment downtime and maintain service schedules.
Waferhåndteringsudstyr, litografimaskiner og præcisionsmetrologiske instrumenter er afhængige af krydsede koniske rullelejer for deres exceptionelle momentbelastningskapacitet og rotationsnøjagtighed. Disse applikationer fungerer ofte i kontrollerede omgivelser, hvor temperaturstabilitet er kritisk, og traditionelle smøremetoder viser sig at være utilstrækkelige.
Den precision grade specifications of crossed tapered bearings ensure that equipment can maintain sub-micron positioning accuracy throughout extended production runs, directly impacting manufacturing yield and product quality metrics.
Den distinction between crossed tapered and crossed cylindrical roller bearing designs significantly influences bearing selection decisions. Both configurations offer crossed arrangement advantages, but their load distribution characteristics differ substantially.
| Performance Aspect | Krydset tilspidset | Krydset Cylindrisk |
|---|---|---|
| Aksial belastningskapacitet | Fremragende | Begrænset |
| Moment belastningshåndtering | Superior | Godt |
| Radial belastningskapacitet | Høj | Meget høj |
| Driftstemperaturområde | -40 til 120C | -40 til 100 C |
| Forudbelastningsjusteringskompleksitet | Moderat | Simpelt |
| Cost per Unit | Moderat | Lavere |
Cylindriske rulledesign koncentrerer belastningen over hele rullelængden, hvilket skaber en linjekontakt, der fordeler kræfterne ensartet. Denne geometri leverer maksimal radial stivhed pr. enhedsstørrelse, hvilket gør cylindriske konfigurationer ideelle til applikationer domineret af ren radial belastning.
Koniske rullekonfigurationer etablerer punktkontaktmønstre, der koncentrerer belastningen ved rulleens ender, og fordeler derefter denne belastning gennem den tilspidsede geometri mod lejecentret. Dette arrangement ofrer en vis radial belastningskapacitet for at opnå overlegne aksial- og momentbelastningshåndteringsegenskaber.
Ingeniører bør vælge krydsede koniske konfigurationer, når applikationer involverer betydelige aksiale komponenter, udkragede belastninger eller komplekse belastningsmønstre i flere retninger. Krydsede cylindriske designs viser sig at være mere økonomiske, når radial belastning dominerer, og aksiale komponenter forbliver minimale.
Forbelastning repræsenterer en omhyggeligt styret trykkraft, der påføres lejekomponenter før driftsbelastning. Denne teknik eliminerer intern spillerum og etablerer en forudsigelig belastningsfordeling, der øger stivheden, reducerer støj og forbedrer rotationsjævnheden.
I krydsede koniske rullelejesystemer påvirker forspændingsjustering direkte adskillige kritiske ydeevneparametre, herunder radial stivhed, aksial udløb, termisk stabilitet og støjgenerering. Opnåelse af optimal forspænding kræver afbalancering af konkurrerende mål: tilstrækkelig forspænding til at sikre præcision og stivhed, men ikke så meget, at lejernes levetid bliver kompromitteret af overdreven indre belastning.
Den XRT060-NT bearing specification suggests preload ranges between 500 and 2000 Newtons, depending on application requirements. Conservative applications requiring minimal noise might employ 500 Newton preload, while high-precision machine tool applications might utilize 1500 to 2000 Newton forces.
Overdreven forspænding accelererer slid på lejerne på grund af stress-induceret materialetræthed. Erfaring fra industrien tyder på, at forspændingsværdier, der overstiger 50 procent af den dynamiske belastningsværdi, kun bør anvendes i applikationer, hvor støjreduktion eller stivhedsforbedring retfærdiggør reduktion af lejernes levetid.
Den bearing selection process begins with comprehensive analysis of application loading conditions. Engineers must quantify radial forces, axial forces, moment loads, and dynamic variations across the complete operational envelope.
Belastningsanalyse bør adressere spidsbelastninger, middelbelastninger og cykliske belastningsmønstre. En værktøjsmaskine kan opleve en kontinuerlig radial belastning på 20.000 Newton med lejlighedsvise spidskræfter, der når 45.000 Newton under hurtige decelerationssekvenser.
Valg af præcisionskvalitet afhænger af kravene til rotationsnøjagtighed fastsat af applikationen. Slibespindler, medicinsk billedbehandlingsudstyr og halvlederfremstillingsværktøjer kræver P2-kvalitet, mens standard industrimaskiner ofte fungerer tilstrækkeligt med P4-klassifikationer.
Højere præcisionskvaliteter kræver prispræmier, men leverer overlegen nøjagtighed, der kan vise sig at være afgørende for at opretholde produktkvalitet eller udstyrs ydeevne i følsomme applikationer.
Valg af forhåndsbelastningsstrategi kræver afbalancering af støjreduktion, forbedring af stivheden og overvejelser om lejernes levetid. Applikationer, der prioriterer jævn drift og positionsnøjagtighed, anvender typisk fjederforspændingsstrategier, der opretholder konstant kraft gennem lejernes levetid.
Standard lejematerialer fungerer tilstrækkeligt til typiske industrielle temperaturer fra minus 40 til 100 grader Celsius. Anvendelser, der kræver udvidede temperaturområder eller korrosive miljøer, kan kræve specialmaterialevalg, herunder keramiske eller rustfri stålkomponenter.
Det endelige lejevalg kræver en cost-benefit-analyse, der sammenligner lejeudgifter med forventede serviceintervaller, vedligeholdelseskrav og risikobegrænsende værdi. Et leje, der repræsenterer 5 procent af de samlede udstyrsomkostninger, kan retfærdiggøre premium-specifikationer, hvis det eliminerer nedetid, der påvirker produktionsoperationer af høj værdi.
Succesfuld lejeinstallation begynder med omhyggelig overfladeforberedelse. Monteringsoverflader skal rengøres for at fjerne alle forurenende stoffer, og lejekomponenter skal inspiceres for transportskader eller defekter før installation.
Når lejerne er placeret, skal forspændingspåføringen fortsætte omhyggeligt ved hjælp af kalibreret udstyr. Fjederforspændingssystemer skal verificeres til at levere specificerede kræfter gennem lastmålingstest før drift.
Shim-baseret forspændingsjustering kræver omhyggelig beregning af tykkelsen af shim-stakken for at opnå de ønskede forspændingsværdier. Hver lejestørrelse og -konfiguration har unikke afstandskrav, som skal beregnes individuelt.
Nye lejeinstallationer nyder godt af en gradvis poleringsperiode, hvor belastningerne øges gradvist, før de når fulde driftsniveauer. Denne tilgang gør det muligt for lejekomponenter at sætte sig i optimale positioner og fordeler ethvert indledende slid jævnt på tværs af rulleelementer.
Poleringsperioder strækker sig typisk fra 8 til 24 timer afhængigt af påføringens sværhedsgrad. Under polering bør operatører overvåge lejetemperatur, støj og vibrationssignaturer for at identificere potentielle installationsproblemer, før fuld belastningsdrift begynder.
Regelmæssig tilstandsovervågning forlænger lejernes levetid og forhindrer katastrofale fejl. Vibrationsanalyse, temperaturtrend og akustisk overvågning giver tidlig advarsel om lejeforringelse.
Krydsede koniske lejer anvender flere koniske rullesæt arrangeret i krydsende vinkler for at skabe en samlet lejesamling, der er i stand til at acceptere betydelige belastninger fra enhver radial eller aksial retning. Traditionelle vinkelkontaktlejer anvender typisk kuglerullende elementer og kan kun acceptere belastninger inden for begrænsede vinkelområder. Krydsede koniske designs fordeler belastninger mere jævnt og giver overlegen momentbelastningskapacitet med mere kompakte formfaktorer.
Utilstrækkelig forspænding tillader intern lejefrigang, der gør det muligt for rullende elementer at skifte position under belastningsændringer, hvilket skaber tydelige klik- eller støjgenereringsmønstre. Optimal forspænding eliminerer denne frigang, samtidig med at kontrolleret rulleelementkontakt bevares, hvilket resulterer i en jævn, støjsvag drift. Men overdreven forspænding genererer friktionsinduceret varme og accelererer slid på lejerne, hvilket i sidste ende forårsager øget støj, efterhånden som materialetræthed udvikler sig.
Lejers levetid afhænger i høj grad af påføringsbelastninger, forspændingsstørrelse, driftstemperatur og smørekvalitet. Under moderate belastningsforhold med passende vedligeholdelse opnår krydsede koniske lejer typisk 50.000 til 200.000 driftstimer. Højstressapplikationer kan reducere dette interval til 10.000 til 50.000 timer, mens omhyggeligt administrerede applikationer med let belastning kan forlænge levetiden ud over 300.000 timer.
Lodret orienteringsapplikationer kræver modificerede forspændingsstrategier, fordi tyngdekraften kontinuerligt påfører belastning gennem lejekomponenter. Vægtforbelastning bliver upraktisk, og designere anvender typisk fjederforspændingssystemer, der opretholder konstant kraft uanset gravitationspåvirkninger. Termisk ekspansion skal også overvejes nøje i vertikale applikationer for at forhindre overbelastning af lejet under temperaturændringer.
Utilstrækkelig forspænding resulterer i for stor intern frigang, hvilket fører til generering af støj, øget udløb og reduceret stivhed. Overdreven forspænding accelererer træthed af rulleelementer og kan forårsage afskalning af løbebanen inden for få timer efter drift. Installationsprocedurer bør altid følge fabrikantens specifikationer nøjagtigt, og verifikationsmålinger bør bekræfte forspændingsstørrelsen før udstyrets drift.
Standard-krydskoniske lejer fungerer pålideligt fra minus 40 til 120 grader Celsius afhængig af smøremiddelegenskaber. Udvidede temperaturapplikationer kræver specialmaterialer og smøremidler. Højtemperaturlejer kan bruge keramiske rulleelementer parret med syntetiske smøremidler, der er klassificeret til 150 til 200 graders drift. Anvendelser til lav temperatur kræver specialfedt, der bevarer flydeevnen under ekstreme kolde forhold.
Lejetilstandsovervågning anvender flere komplementære teknikker, herunder vibrationsanalyse til at detektere rulleelementoverfladedefekter, temperaturovervågning for at identificere friktionsstigninger, akustisk emissionsføling for at detektere begyndende revner og olieanalyse i smurte systemer for at identificere slidpartikelgenerering. Etablering af basislinjesignaturer under normal drift muliggør detektering af subtile nedbrydningsmønstre, før lejefejl bliver overhængende.
Kontaminerende partikler, der kommer ind i lejesamlinger, virker som slibende midler, der accelererer slid på løbebanens overflade og reducerer lejernes levetid dramatisk. Laboratorietest viser, at partikelforurening kan reducere lejernes levetid med 50 procent eller mere. Korrekt tætning, rene installationsmiljøer og regelmæssig vedligeholdelse for at forhindre indtrængning af støv, fugt eller andre forurenende stoffer er afgørende for at bevare lejernes ydeevne.
Valg af smøremetode afhænger af driftshastigheder, temperaturer og miljømæssige begrænsninger. Fedtsmøring giver enkelhed og kræver minimal vedligeholdelse, velegnet til applikationer med moderat hastighed. Oliesmøring muliggør overlegen varmeafledning ved højhastighedsoperationer og letter kontamineringskontrol gennem filtreringssystemer. Nogle applikationer anvender olie-luftsmøring, der kombinerer olieleveringseffektivitet med minimalt væskeforbrug.
Når først lejekomponenter oplever afskalninger, revner eller betydeligt slid, viser reparationen sig hverken praktisk eller økonomisk. Rulningslejer er designet som forseglede systemer, og intern komponentudskiftning ville være uoverkommelig dyr. Standard industripraksis involverer fuldstændig udskiftning af lejer ved fejldetektion. Forebyggende vedligeholdelse og tilstandsovervågning repræsenterer de mest omkostningseffektive tilgange til at styre lejepålidelighed og undgå uventet nedetid på udstyr.
