Pudebloklejer

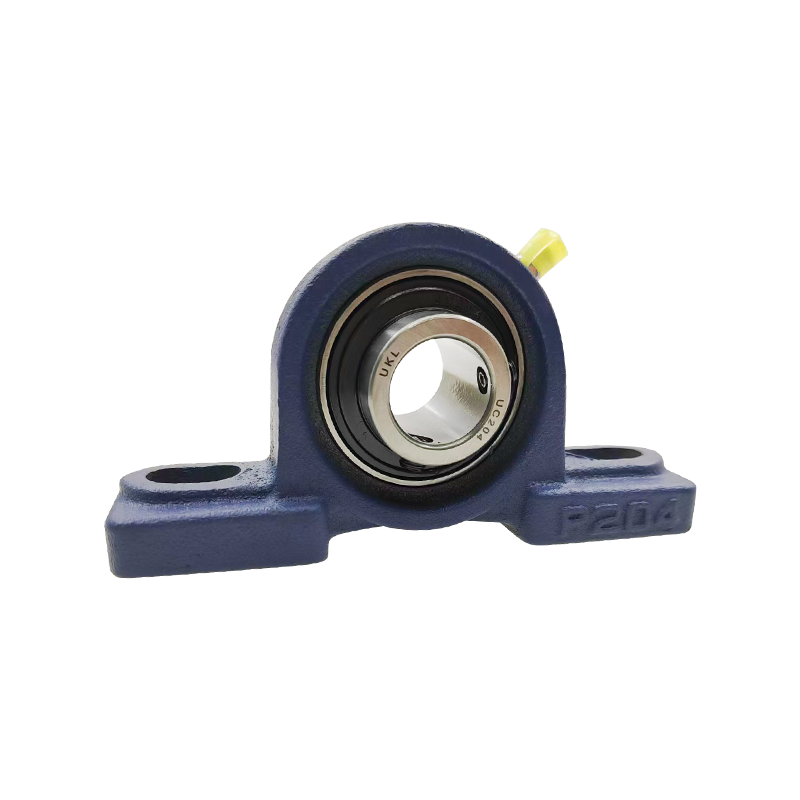

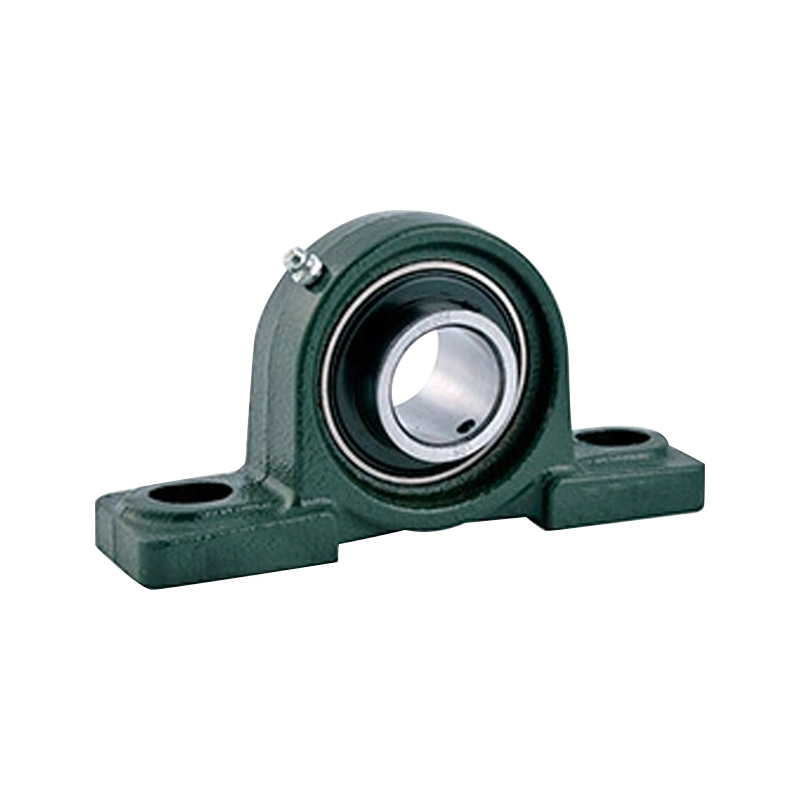

Et pudeblokleje, også kendt som en plummerblok, er en støttestruktur designet til at hjælpe med at stabilisere en roterende aksel ved at bruge kompatible lejer og en række tilhørende komponenter.

Denne type leje indeholder en monteringsblok (pudeblok). Lejet er installeret inde i monteringsblokken.

Pudebloklejerne er mest almindeligt anvendt i lavt drejningsmoment applikationer. Slidserne eller boringerne i lejebasen eller fødderne på lejet muliggør nem montering og justering.

Contact Us Kontakt os
FORRIGE：Intet forrige produkt NÆSTE：Tapede bundpudebloklejer
  • Specifikationer
  • Kontakt os

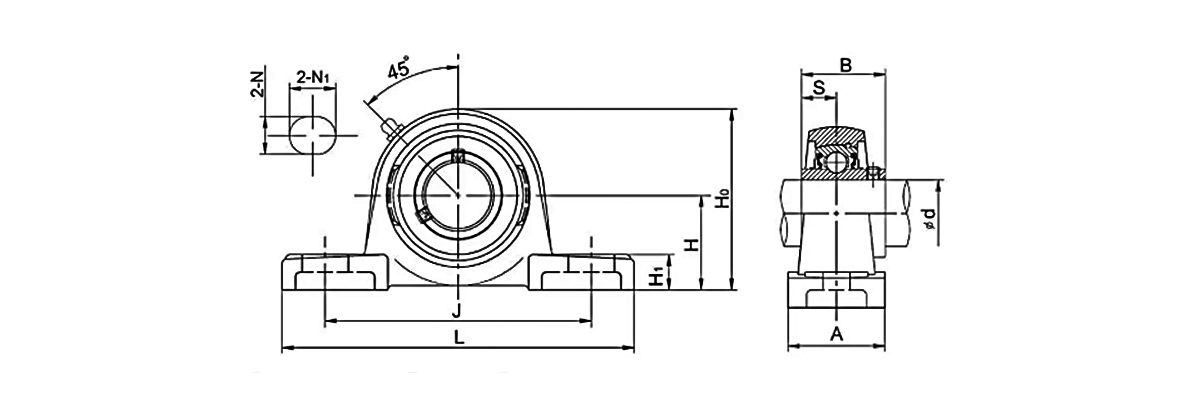

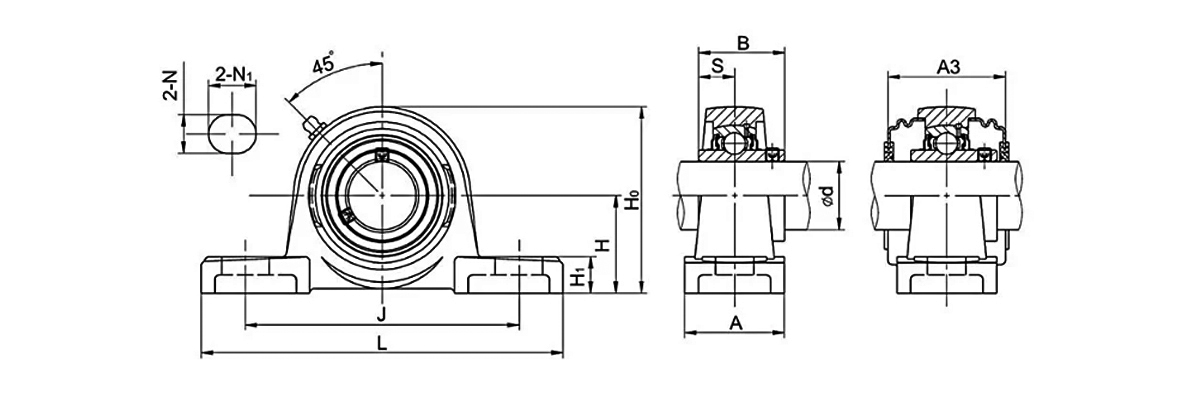

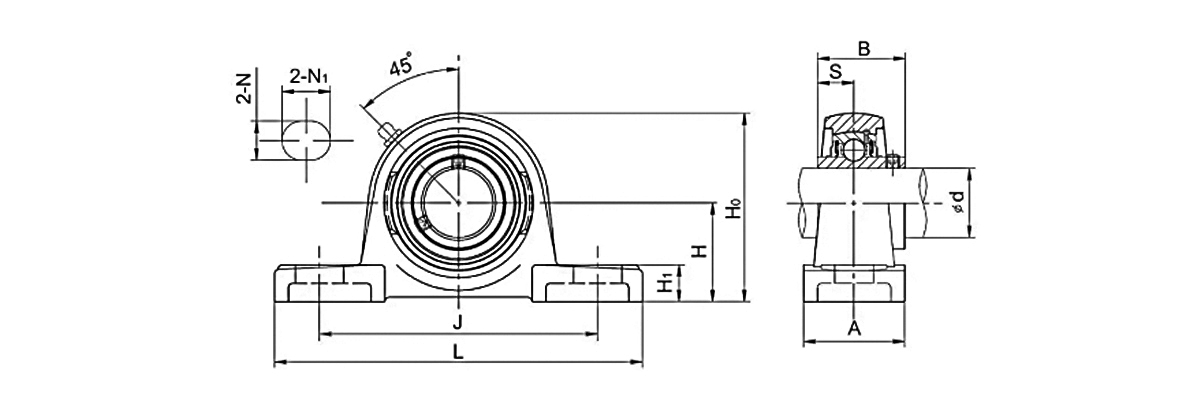

Enhedsnr. Aksel Dia Dimensioner (mm) Bolt Siz
(mm) 		Vægt
(kg)
d H L J A N N1 H1 Ho B S A3
(i) (mm)
UCWP201 12 30.2 125 95 32 13 18 13 57 27.4 11.5 – M10 0.72
UCWP202 15 30.2 125 95 32 13 18 13 57 27.4 11.5 – M10 0.66
UCWP203 17 30.2 125 95 32 13 18 13 57 27.4 11.5 – M10 0.66
UCP201 12 30.2 127 95 38 13 19 14 61 31 12.7 – M10 0.76
UCP201-8 1/2 30.2 127 95 38 13 19 14 61 31 12.7 – M10 0.76
UCP202 15 30.2 127 95 38 13 19 14 61 31 12.7 – M10 0.74
UCP202-9 16/9 30.2 127 95 38 13 19 14 61 31 12.7 – M10 0.74
UCP202-10 5/8 30.2 127 95 38 13 19 14 61 31 12.7 – M10 0.74
UCP203 17 30.2 127 95 38 13 19 14 61 31 12.7 – M10 0.72
UCP203-11 16/11 30.2 127 95 38 13 19 14 61 31 12.7 – M10 0.72
UCP204 20 33.3 127 95 38 13 19 14 64 31 12.7 46.4 M10 0.7
UCP204-12 3/4 33.3 127 95 38 13 19 14 64 31 12.7 46.4 M10 0.7
UCP205 25 36.5 140 105 38 13 19 15 71 34.1 14.3 48 M10 0.76
UCP205-14 7/8 36.5 140 105 38 13 19 15 71 34.1 14.3 48 M10 0.76
UCP205-15 15/16 36.5 140 105 38 13 19 15 71 34.1 14.3 48 M10 0.76
UCP205-16 1 36.5 140 105 38 13 19 15 71 34.1 14.3 48 M10 0.76
UCP206 30 42.9 160 121 44 17 21 16 82 38.1 15.9 52 M14 1.25
UCP206-17 1-1/16 42.9 160 121 44 17 21 16 82 38.1 15.9 52 M14 1.25
UCP206-18 1-1/8 42.9 160 121 44 17 21 16 82 38.1 15.9 52 M14 1.25
UCP206-19 1-3/16 42.9 160 121 44 17 21 16 82 38.1 15.9 52 M14 1.25
UCP206-20 1-1/4 42.9 160 121 44 17 21 16 82 38.1 15.9 52 M14 1.25
UCP207 35 47.6 167 126 48 17 21 17 92 42.9 17.5 59 M14 1.55
UCP207-20 1-1/4 47.6 167 126 48 17 21 17 92 42.9 17.5 59 M14 1.55
UCP207-21 1-5/16 47.6 167 126 48 17 21 17 92 42.9 17.5 59 M14 1.55
UCP207-22 1-3/8 47.6 167 126 48 17 21 17 92 42.9 17.5 59 M14 1.55
UCP207-23 1-7/16 47.6 167 126 48 17 21 17 92 42.9 17.5 59 M14 1.55
UCP208 40 49.2 180 137 52 17 21 18 99 49.2 19 68.2 M14 1.9
UCP208-24 1-1/2 49.2 180 137 52 17 21 18 99 49.2 19 68.2 M14 1.9
UCP208-25 1-16/9 49.2 180 137 52 17 21 18 99 49.2 19 68.2 M14 1.9
UCP209 45 54 190 146 54 17 21 20 106 49.2 19 70 M14 2.2
UCP209-26 1-5/8 54 190 146 54 17 21 20 106 49.2 19 70 M14 2.2
UCP209-27 1-16/11 54 190 146 54 17 21 20 106 49.2 19 70 M14 2.2
UCP209-28 1-3/4 54 190 146 54 17 21 20 106 49.2 19 70 M14 2.2
UCP210 50 57.2 206 159 60 20 25 21 114 51.6 19 76 M16 2.75
UCP210-30 1-7/8 57.2 206 159 60 20 25 21 114 51.6 19 76 M16 2.75
UCP210-31 1-15/16 57.2 206 159 60 20 25 21 114 51.6 19 76 M16 2.75
UCP210-32 2 57.2 206 159 60 20 25 21 114 51.6 19 76 M16 2.75
UCP211 55 63.5 217 172 60 20 25 23 125 55.6 22.2 76 M16 3.3
UCP211-32 2 63.5 217 172 60 20 25 23 125 55.6 22.2 76 M16 3.3
UCP211-34 2-1/8 63.5 217 172 60 20 25 23 125 55.6 22.2 76 M16 3.3
UCP211-35 2-3/16 63.5 217 172 60 20 25 23 125 55.6 22.2 76 M16 3.3
UCP212 60 69.9 238 186 70 20 25 24 137 65.1 25.4 89 M16 4.7
UCP212-36 2-1/4 69.9 238 186 70 20 25 24 137 65.1 25.4 89 M16 4.7
UCP212-38 2-3/8 69.9 238 186 70 20 25 24 137 65.1 25.4 89 M16 4.7
UCP212-39 2-7/16 69.9 238 186 70 20 25 24 137 65.1 25.4 89 M16 4.7
UCP213 65 76.2 262 203 70 25 30 26 149 65.1 25.4 89 M20 5.6
UCP213-40 2-1/2 76.2 262 203 70 25 30 26 149 65.1 25.4 89 M20 5.6
UCP214 70 79.4 266 210 72 25 30 27 155 74.6 30.2 98 M20 6.6
UCP214-44 2-3/4 79.4 266 210 72 25 30 27 155 74.6 30.2 98 M20 6.6
UCP215 75 82.6 274 217 74 25 30 28 162 77.8 33.3 97 M20 7.3
UCP215-47 2-15/16 82.6 274 217 74 25 30 28 162 77.8 33.3 97 M20 7.3
UCP215-48 3 82.6 274 217 74 25 30 28 162 77.8 33.3 97 M20 7.3
UCP216 80 88.9 292 232 78 25 30 30 174 82.6 33.3 110 M20 9
UCP217 85 95.2 310 247 83 25 28 32 186 85.7 34.1 114.2 M20 10.8
UCP217-52 3-1/4 95.2 310 247 83 25 28 32 186 85.7 34.1 114.2 M20 10.8
UCP218 90 101.6 326 262 88 27 30 33 198 96 39.7 124 M22 13
UCP218-56 3-1/2 101.6 326 262 88 27 30 33 198 96 39.7 124 M22 13
UCP220 100 115 380 305 95 30 36 40 225 108 42 – M24 16

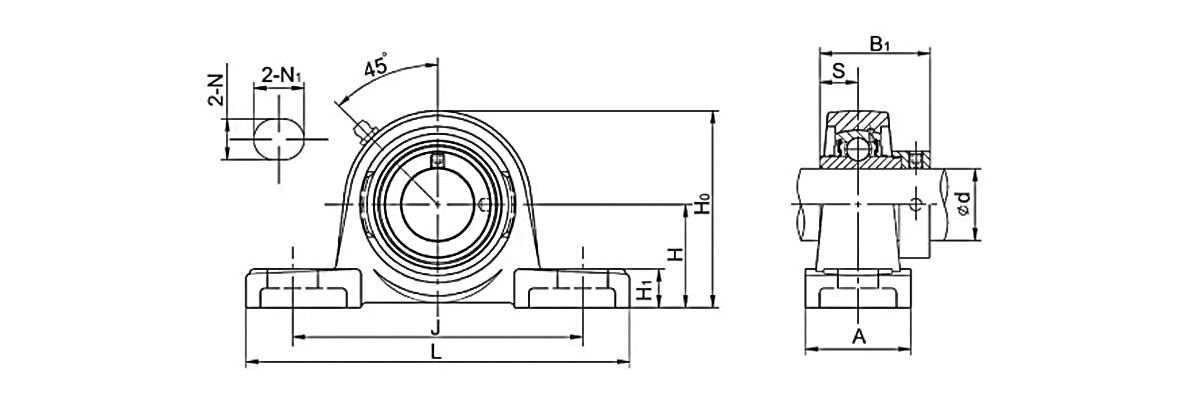

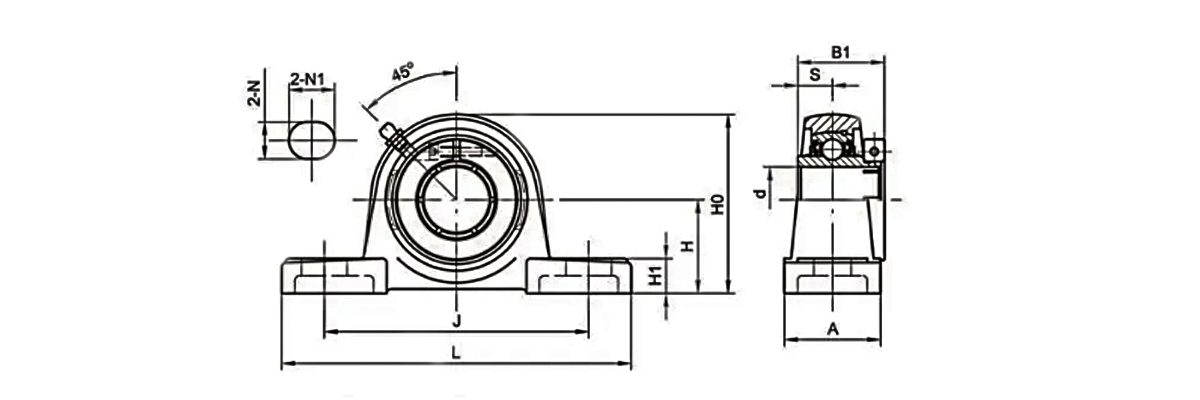

Enhedsnr. Aksel Dia Dimensioner (mm) Bolt størrelse
(mm) 		Vægt
(kg)
d H L J A N N1 H1 Ho B1 S
(i) (mm)
NAP201 12 30.2 127 95 38 13 19 14 61 43.7 17.1 M10 0.72
NAP201-8 1/2 30.2 127 95 38 13 19 14 61 43.7 17.1 M10 0.72
NAP202 15 30.2 127 95 38 13 19 14 61 43.7 17.1 M10 0.72
NAP202-9 16/9 30.2 127 95 38 13 19 14 61 43.7 17.1 M10 0.72
NAP202-10 5/8 30.2 127 95 38 13 19 14 61 43.7 17.1 M10 0.72
NAP203 17 30.2 127 95 38 13 19 14 61 43.7 17.1 M10 0.72
NAP203-11 16/11 30.2 127 95 38 13 19 14 61 43.7 17.1 M10 0.72
NAP204 20 33.3 127 95 38 13 19 14 64 43.7 17.1 M10 0.72
NAP204-12 3/4 33.3 127 95 38 13 19 14 64 43.7 17.1 M10 0.72
NAP205 25 36.5 140 105 38 13 19 15 71 44.4 17.5 M10 0.8
NAP205-14 7/8 36.5 140 105 38 13 19 15 71 44.4 17.5 M10 0.8
NAP205-15 15/16 36.5 140 105 38 13 19 15 71 44.4 17.5 M10 0.8
NAP205-16 1 36.5 140 105 38 13 19 15 71 44.4 17.5 M10 0.8
NAP206 1-1/16 30 42.9 160 121 44 17 21 6 82 48.4 18.3 M14 1.35
NAP206-18 1-1/8 42.9 160 121 44 17 21 6 82 48.4 18.3 M14 1.35
NAP206-19 1-3/16 42.9 160 121 44 17 21 6 82 48.4 18.3 M14 1.35
NAP206-20 1-1/4 42.9 160 121 44 17 21 6 82 48.4 18.3 M14 1.35
NAP207 35 47.6 167 126 44 17 21 6 82 51.1 18.8 M14 1.7
NAP207-20 1-1/4 47.6 167 126 48 17 21 17 92 51.1 18.8 M14 1.7
NAP207-21 1-5/16 47.6 167 126 48 17 21 17 92 51.1 18.8 M14 1.7
NAP207-22 1-3/8 47.6 167 126 48 17 21 17 92 51.1 18.8 M14 1.7
NAP207-23 1-7/16 47.6 167 126 48 17 21 17 92 51.1 18.8 M14 1.7
NAP208 40 49.2 180 137 52 17 21 18 99 56.3 21.4 M14 2
NAP208-24 1-1/2 49.2 180 137 52 17 21 18 99 56.3 21.4 M14 2
NAP208-25 1-16/9 49.2 180 137 52 17 21 18 99 56.3 21.4 M14 2
NAP209 45 54 190 146 54 17 21 20 106 56.3 21.4 M14 2.42
NAP209-26 1-5/8 54 190 146 54 17 21 20 106 56.3 21.4 M14 2.42
NAP209-27 1-16/11 54 190 146 54 17 21 20 106 56.3 21.4 M14 2.42
NAP209-28 1-3/4 54 190 146 54 17 21 20 106 56.3 21.4 M14 2.42
NAP210 50 57.2 206 159 60 20 25 21 114 62.7 24.6 M16 2.75
NAP210-30 1-7/8 57.2 206 159 60 20 25 21 114 62.7 24.6 M16 2.75
NAP210-31 1-15/16 57.2 206 159 60 20 25 21 114 62.7 24.6 M16 2.75
NAP210-32 2 57.2 206 159 60 20 25 21 114 62.7 24.6 M16 2.75
NAP211 55 63.5 217 172 60 20 25 23 125 71.4 27.8 M16 3.56
NAP211-32 2 63.5 217 172 60 20 25 23 125 71.4 27.8 M16 3.56
NAP211-34 2-1/8 63.5 217 172 60 20 25 23 125 71.4 27.8 M16 3.56
NAP211-35 2-3/16 63.5 217 172 60 20 25 23 125 71.4 27.8 M16 3.56
NAP212 60 69.9 238 186 70 20 25 24 137 77.8 31 M16 5.2
NAP212-36 2-1/4 69.9 238 186 70 20 25 24 137 77.8 31 M16 5.2
NAP212-38 2-3/8 69.9 238 186 70 20 25 24 137 77.8 31 M16 5.2
NAP212-39 2-7/16 69.9 238 186 70 20 25 24 137 77.8 31 M16 5.2
NAP213 65 76.2 262 203 70 25 30 26 149 85.7 34.3 M20 6.3
NAP213-40 2-1/2 76.2 262 203 70 25 30 26 149 85.7 34.3 M20 6.3
NAP214 70 79.4 266 210 72 25 30 27 155 85.7 34.3 M20 7
NAP214-44 2-3/4 79.4 266 210 72 25 30 27 155 85.7 34.3 M20 7
NAP215 75 82.6 274 217 74 25 30 28 162 92.1 37.3 M20 7.8
NAP215-47 2-15/16 82.6 274 217 74 25 30 28 162 92.1 37.3 M20 7.8
NAP215-48 3 82.6 274 217 74 25 30 28 162 92.1 37.3 M20 7.8

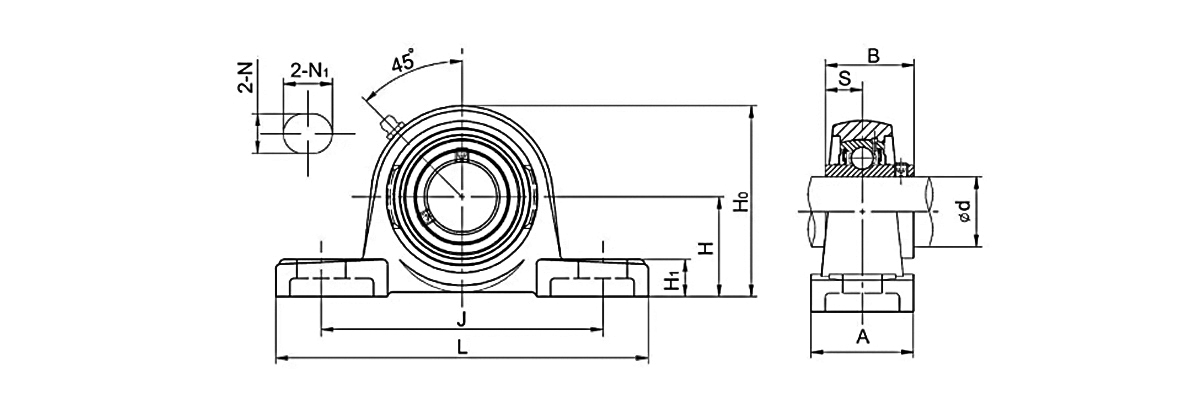

Enhedsnr. Aksel Dia Dimensioner (mm) Bolt størrelse
(mm) 		Vægt
(kg)
d H L J A N N1 H1 Ho B1 S
(i) (mm)
UEP204 20 33.3 127 95 38 13 19 14 64 33 12.7 M10 0.68
UEP204-12 3/4 33.3 127 95 38 13 19 14 64 33 12.7 M10 0.68
UEP205 25 36.5 140 105 38 13 19 15 71 35.4 14.3 M10 0.86
UEP205-14 7/8 36.5 140 105 38 13 19 15 71 35.4 14.3 M10 0.86
UEP205-15 15/16 36.5 140 105 38 13 19 15 71 35.4 14.3 M10 0.86
UEP205-16 1 36.5 140 105 38 13 19 15 71 35.4 14.3 M10 0.86
UEP206 30 42.9 160 121 44 17 21 16 82 39.8 15.9 M14 1.2
UEP206-17 1-1/16 42.9 160 121 44 17 21 16 82 39.8 15.9 M14 1.2
UEP206-18 1-1/8 42.9 160 121 44 17 21 16 82 39.8 15.9 M14 1.2
UEP206-19 1-3/16 42.9 160 121 44 17 21 16 82 39.8 15.9 M14 1.2
UEP206-20 1-1/4 42.9 160 121 44 17 21 16 82 39.8 15.9 M14 1.2
UEP207 35 47.6 167 126 48 17 21 17 92 43.9 17.5 M14 1.6
UEP207-20 1-1/4 47.6 167 126 48 17 21 17 92 43.9 17.5 M14 1.6
UEP207-21 1-5/16 47.6 167 126 48 17 21 17 92 43.9 17.5 M14 1.6
UEP207-22 1-3/8 47.6 167 126 48 17 21 17 92 43.9 17.5 M14 1.6
UEP207-23 1-7/16 47.6 167 126 48 17 21 17 92 43.9 17.5 M14 1.6
UEP208 40 49.2 180 137 52 17 21 18 99 50.2 19 M14 2
UEP208-24 1-1/2 49.2 180 137 52 17 21 18 99 50.2 19 M14 2
UEP208-25 1-16/9 49.2 180 137 52 17 21 18 99 50.2 19 M14 2
UEP209 45 54 190 146 54 17 21 20 106 50.2 19 M14 2.32
UEP209-26 1-5/8 54 190 146 54 17 21 20 106 50.2 19 M14 2.32
UEP209-27 1-16/11 54 190 146 54 17 21 20 106 50.2 19 M14 2.32
UEP209-28 1-3/4 54 190 146 54 17 21 20 106 50.2 19 M14 2.32
UEP210 50 57.2 206 159 60 20 25 21 114 52.6 19 M16 2.91
UEP210-30 1-7/8 57.2 206 159 60 20 25 21 114 52.6 19 M16 2.91
UEP210-31 1-15/16 57.2 206 159 60 20 25 21 114 52.6 19 M16 2.91
UEP210-32 2 57.2 206 159 60 20 25 21 114 52.6 19 M16 2.91
UEP211 55 63.5 217 172 60 20 25 23 125 56.6 22.2 M16 3.65
UEP211-32 2 63.5 217 172 60 20 25 23 125 56.6 22.2 M16 3.65
UEP211-34 2-1/8 63.5 217 172 60 20 25 23 125 56.6 22.2 M16 3.65
UEP211-35 2-3/16 63.5 217 172 60 20 25 23 125 56.6 22.2 M16 3.65
UEP212 60 69.9 238 186 70 20 25 24 137 66.6 25.4 M16 4.87
UEP212-36 2-1/4 69.9 238 186 70 20 25 24 137 66.6 25.4 M16 4.87
UEP212-38 2-3/8 69.9 238 186 70 20 25 24 137 66.6 25.4 M16 4.87
UEP212-39 2-7/16 69.9 238 186 70 20 25 24 137 66.6 25.4 M16 4.87

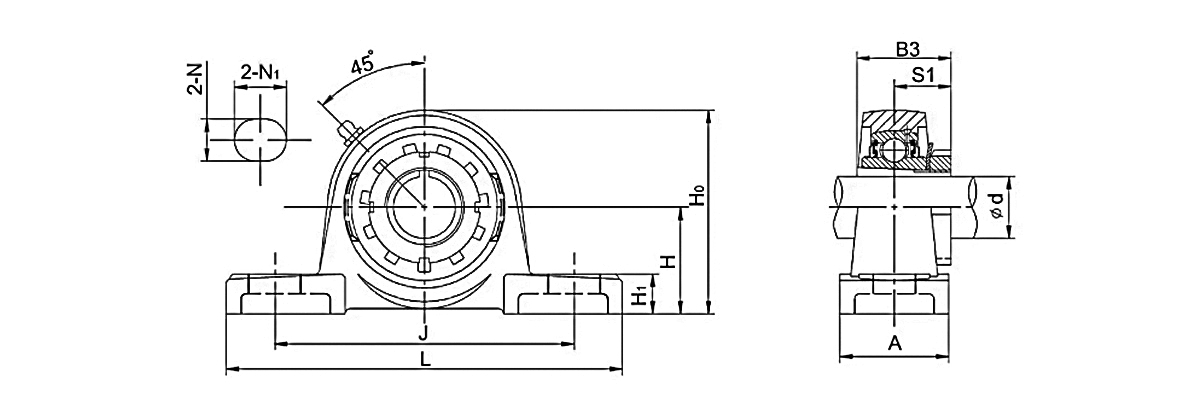

Enhedsnr. Aksel Dia Dimensioner (mm) Bolt størrelse
(mm) 		Vægt
(kg)
d H L J A N N1 H1 Ho B3 S1
(i) (mm)
UKP205 H2305 20 36.5 140 105 38 13 19 15 71 35 18.5 M10 0.83
UKP205 HE2305 3/4 36.5 140 105 38 13 19 15 71 35 18.5 M10 0.83
UKP206 H2306 25 42.9 160 121 44 17 21 6 82 38 20.5 M14 1.3
UKP206 HS2306 7/8 42.9 160 121 44 17 21 6 82 38 20.5 M14 1.3
UKP206 HA2306 15/16 42.9 160 121 44 17 21 6 82 38 20.5 M14 1.3
UKP206 HE2306 1 42.9 160 121 44 17 21 6 82 38 20.5 M14 1.3
UKP207 H2307 30 47.6 167 126 48 17 21 17 92 43 22.5 M14 1.5
UKP207 HE2307 1-1/8 47.6 167 126 48 17 21 17 92 43 22.5 M14 1.5
UKP207 HS2307 1-3/16 47.6 167 126 48 17 21 17 92 43 22.5 M14 1.5
UKP208 H2308 35 49.2 180 137 53 17 21 18 99 46 24.5 M14 2
UKP208 HE2308 1-1/4 49.2 180 137 53 17 21 18 99 46 24.5 M14 2
UKP208 HS2308 1-3/8 49.2 180 137 53 17 21 18 99 46 24.5 M14 2
UKP209 H2309 40 54 190 146 54 17 21 20 106 50 26 M14 2.3
UKP209 HA2309 1-7/16 54 190 146 54 17 21 20 106 50 26 M14 2.3
UKP209 HE2309 1-1/2 54 190 146 54 17 21 20 106 50 26 M14 2.3
UKP210 H2310 45 57.2 206 159 60 20 25 21 114 55 27.5 M16 3
UKP210 HS2310 1-5/8 57.2 206 159 60 20 25 21 114 55 27.5 M16 3
UKP210 HA2310 1-16/11 57.2 206 159 60 20 25 21 114 55 27.5 M16 3
UKP210 HE2310 1-3/4 57.2 206 159 60 20 25 21 114 55 27.5 M16 3
UKP211 H2311 50 63.5 217 172 60 20 25 23 125 59 28.5 M16 3.5
UKP211 HS2311 1-7/8 63.5 217 172 60 20 25 23 125 59 28.5 M16 3.5
UKP211 HA2311 1-15/16 63.5 217 172 60 20 25 23 125 59 28.5 M16 3.5
UKP211 HE2311 2 63.5 217 172 60 20 25 23 125 59 28.5 M16 3.5
UKP212 H2312 55 69.9 238 186 70 20 25 25 137 62 31 M16 4.7
UKP212 HS2312 2-1/8 69.9 238 186 70 20 25 25 137 62 31 M16 4.7
UKP213 H2313 60 76.2 262 203 70 25 30 26 149 65 32 M20 5.9
UKP213 HA2313 2-3/16 76.2 262 203 70 25 30 26 149 65 32 M20 5.9
UKP213 HE2313 2-1/4 76.2 262 203 70 25 30 26 149 65 32 M20 5.9
UKP213 HS2313 2-3/8 76.2 262 203 70 25 30 26 149 65 32 M20 5.9
UKP215 H2315 65 82.6 274 217 74 25 30 28 162 73 35.5 M20 7.6
UKP215 HA2315 2-7/16 82.6 274 217 74 25 30 28 162 73 35.5 M20 7.6
UKP215 HE2315 2-1/2 82.6 274 217 74 25 30 28 162 73 35.5 M20 7.6
UKP216 H2316 70 88.9 292 232 78 25 30 30 174 78 39 M20 9.2
UKP216 HA2316 2-11/16 88.9 292 232 78 25 30 30 174 78 39 M20 9.2
UKP216 HE2316 2-3/4 88.9 292 232 78 25 30 30 174 78 39 M20 9.2
UKP217 H2317 75 95.2 310 247 83 25 28 32 186 82 40 M20 10.93
UKP218 H2318 80 101.6 326 262 88 27 30 33 198 86 42 M22 12.65

Enhedsnr. Aksel Dia Dimensioner (mm) Bolt størrelse Vægt
d H L J A N N1 H1 Ho B S (mm) (kg)
(i) (mm)
UCPX05 25 44.4 159 119 51 17 20 18 85 38.1 15.9 M14 1.5
UCPX05-13 13/16 44.4 159 119 51 17 20 18 85 38.1 15.9 M14 1.5
UCPX05-14 7/8 44.4 159 119 51 17 20 18 85 38.1 15.9 M14 1.5
UCPX05-15 15/16 44.4 159 119 51 17 20 18 85 38.1 15.9 M14 1.5
UCPX05-16 1 44.4 159 119 51 17 20 18 85 38.1 15.9 M14 1.5
UCPX06 30 47.6 175 127 57 17 20 20 93 42.9 17.5 M14 2.1
UCPX06-17 1-1/16 47.6 175 127 57 17 20 20 93 42.9 17.5 M14 2.1
UCPX06-18 1-1/8 47.6 175 127 57 17 20 20 93 42.9 17.5 M14 2.1
UCPX06-19 1-3/16 47.6 175 127 57 17 20 20 93 42.9 17.5 M14 2.1
UCPX06-20 1-1/4 47.6 175 127 57 17 20 20 93 42.9 17.5 M14 2.1
UCPX07 35 54 203 144 57 17 20 21 105 49.2 19 M14 2.7
UCPX07-21 1-5/16 54 203 144 57 17 20 21 105 49.2 19 M14 2.7
UCPX07-22 1-3/8 54 203 144 57 17 20 21 105 49.2 19 M14 2.7
UCPX07-23 1-7/16 54 203 144 57 17 20 21 105 49.2 19 M14 2.7
UCPX08 40 58.7 222 156 67 20 23 26 112 49.2 19 M16 3.3
UCPX08-24 1-1/2 58.7 222 156 67 20 23 26 112 49.2 19 M16 3.3
UCPX08-25 1-16/9 58.7 222 156 67 20 23 26 112 49.2 19 M16 3.3
UCPX09 45 58.7 222 156 67 20 23 26 116 51.6 19 M16 3.3
UCPX09-26 1-5/8 58.7 222 156 67 20 23 26 116 51.6 19 M16 3.3
UCPX09-27 1-16/11 58.7 222 156 67 20 23 26 116 51.6 19 M16 3.3
UCPX09-28 1-3/4 58.7 222 156 67 20 23 26 116 51.6 19 M16 3.3
UCPX09-29 1-13/16 58.7 222 156 67 20 23 26 116 51.6 19 M16 3.3
UCPX10 50 63.5 240 171 73 20 23 27 126 55.6 22.2 M16 4.3
UCPX10-30 1-7/8 63.5 240 171 73 20 23 27 126 55.6 22.2 M16 4.3
UCPX10-31 1-15/16 63.5 240 171 73 20 23 27 126 55.6 22.2 M16 4.3
UCPX10-32 2 63.5 240 171 73 20 23 27 126 55.6 22.2 M16 4.3
UCPX11 55 69.8 260 184 79 25 28 30 137 65.1 25.4 M20 5.7
UCPX11-33 2-1/16 69.8 260 184 79 25 28 30 137 65.1 25.4 M20 5.7
UCPX11-34 2-1/8 69.8 260 184 79 25 28 30 137 65.1 25.4 M20 5.7
UCPX11-35 2-3/16 69.8 260 184 79 25 28 30 137 65.1 25.4 M20 5.7
UCPX11-36 2-1/4 69.8 260 184 79 25 28 30 137 65.1 25.4 M20 5.7
UCPX11-37 2-5/16 69.8 260 184 79 25 28 30 137 65.1 25.4 M20 5.7
UCPX12 60 76.2 286 203 83 25 28 34 151 65.1 25.4 M20 7.3
UCPX12-38 2-3/8 76.2 286 203 83 25 28 34 151 65.1 25.4 M20 7.3
UCPX12-39 2-7/16 76.2 286 203 83 25 28 34 151 65.1 25.4 M20 7.3
UCPX13 65 76.2 286 203 83 25 28 34 154 74.6 30.2 M20 7.6
UCPX13-40 2-1/2 76.2 286 203 83 25 28 34 154 74.6 30.2 M20 7.6
UCPX13-41 2-9/16 76.2 286 203 83 25 28 34 154 74.6 30.2 M20 7.6
UCPX14 70 88.9 330 229 89 27 30 34 170 77.8 33.3 M22 9.9
UCPX14-42 2-5/8 88.9 330 229 89 27 30 34 170 77.8 33.3 M22 9.9
UCPX14-43 2-11/16 88.9 330 229 89 27 30 34 170 77.8 33.3 M22 9.9
UCPX14-44 2-3/4 88.9 330 229 89 27 30 34 170 77.8 33.3 M22 9.9
UCPX15 75 88.9 330 229 89 27 30 35 175 82.6 33.3 M22 11
UCPX15-45 2-13/16 88.9 330 229 89 27 30 35 175 82.6 33.3 M22 11
UCPX15-46 2-7/8 88.9 330 229 89 27 30 35 175 82.6 33.3 M22 11
UCPX15-47 2-15/16 88.9 330 229 89 27 30 35 175 82.6 33.3 M22 11
UCPX15-48 3 88.9 330 229 89 27 30 35 175 82.6 33.3 M22 11
UCPX16 80 101.6 380 283 102 27 30 40 194 85.7 34.1 M22 15
UCPX16-49 3-1/16 101.6 380 283 102 27 30 40 194 85.7 34.1 M22 15
UCPX16-50 3-1/8 101.6 380 283 102 27 30 40 194 85.7 34.1 M22 15
UCPX16-51 3-3/16 101.6 380 283 102 27 30 40 194 85.7 34.1 M22 15
UCPX16-52 3-1/4 101.6 380 283 102 27 30 40 194 85.7 34.1 M22 15
UCPX17 85 101.6 384 283 102 27 30 40 202 96 39.7 M22 16
UCPX17-53 3-5/16 101.6 384 283 102 27 30 40 202 96 39.7 M22 16
UCPX17-55 3-7/16 101.6 384 283 102 27 30 40 202 96 39.7 M22 16
UCPX18 90 101.6 384 283 106 27 30 40 206 104 42.9 M22 19
UCPX20 100 127 432 337 120 33 36 45 244 117.5 49.2 M30 24.9

Enhedsnr Skaft d Dimensioner (mm) Boltstørrelse (mm) Vægt (kg)
(mm) H L J A N N1 H1 Ho B s
UCP305 25 45 175 132 45 17 20 16 85 38 15 M14 1.4
UCP306 30 50 180 140 50 17 20 18 95 43 17 M14 1.8
UCP307 35 56 210 160 56 17 25 20 106 48 19 M14 2.8
UCP308 40 60 220 170 60 17 25 24 116 52 19 M14 3.08
UCP309 45 67 245 190 67 20 30 25 129 57 22 M16 4.1
UCP310 50 75 275 212 75 20 35 27 143 61 22 M16 6
UCP311 55 80 310 236 80 20 38 30 154 66 25 M16 7.4
UCP312 60 85 330 250 85 25 38 32 165 71 26 M20 9.4
UCP313 65 90 335 260 90 25 38 33 176 75 30 M20 10
UCP314 70 95 360 280 90 27 40 35 187 78 33 M22 12
UCP315 75 100 380 290 100 27 40 35 198 82 32 M22 14
UCP316 80 106 400 300 110 27 40 40 210 86 34 M22 18
UCP317 85 112 420 320 110 33 45 40 220 96 40 M27 20
UCP318 90 118 430 330 110 33 45 45 235 96 40 M27 24
UCP319 95 125 470 360 120 36 50 46 250 103 41 M30 26.5
UCP320 100 140 490 380 120 36 50 50 275 108 42 M30 34.3
UCP321 105 140 490 380 120 36 50 50 280 112 44 M30 36.6
UCP322 110 150 520 400 140 40 55 55 300 117 46 M33 42.5
UCP324 120 160 570 450 140 40 55 65 320 126 51 M33 53.5
UCP326 130 180 600 480 140 40 55 75 355 135 54 M33 72.1
UCP328 140 200 620 500 140 40 55 75 390 145 59 M33 89.1

Anbefalede produkter

Udvikling af fremtidens bevægelse
Om UKL
Grundlagt i 2020 er UKL Bearing Manufacturing Co., Ltd. (Wuxi) Kina Pudebloklejer leverandører og OEM/ODM Pudebloklejer virksomhed, en integreret industriel og handelsvirksomhed, der fokuserer på præcisionsfremstilling, der kombinerer F&U, produktion og salg.
Virksomheden specialiserer sig i højtydende lejeløsninger og yder teknisk support til globale industrier med ekstremt høje krav til præcision og pålidelighed.

Med mere end 200 dygtige fagfolk og en fuldt moderniseret produktionsbase dækker UKL's faciliteter hele fremstillingsprocessen — smedning, udglødning, drejning, varmebehandling, slibning og automatiseret samling.
Med over 15 års OEM/ODM-eksporterfaring reagerer UKL hurtigt på kundebehov og tilbyder fleksible og tilpassede tjenester til kunder i Europa, Asien, Afrika og Mellemøsten.

Ukl Bearing Manufacturing Co.,Ltd Mere om os Ukl Bearing Manufacturing Co.,Ltd
  • Ukl Bearing Manufacturing Co.,Ltd

    0+

    år

    Brancheerfaring

  • Ukl Bearing Manufacturing Co.,Ltd

    0+

    Modelvariation

  • Ukl Bearing Manufacturing Co.,Ltd

    0+

    Antal medarbejdere

  • Ukl Bearing Manufacturing Co.,Ltd

    0

    $

    Årlig eksportværdi

Ukl Bearing Manufacturing Co.,Ltd
Ærescertifikat
Nyheder
Monterede lejer Brancheviden

UCP214 Pillow Block Bearing: Den ultimative guide til specifikationer, installation og krydsreference

Den UCP214 leje repræsenterer en standardiseret monteret lejeenhed, der kombinerer et robust støbejernshus med et præcisionskonstrueret radial kugleleje. Denne enhed er designet til at give pålidelig støtte til roterende aksler på tværs af et bredt spektrum af industrimaskiner, fra landbrugsudstyr til materialehåndteringssystemer og transportbåndsanvendelser. At forstå dets tekniske specifikationer, materialesammensætning og korrekte udvælgelseskriterier er afgørende for både ingeniører og indkøbsspecialister, der søger optimal ydeevne og lang levetid.

Teknisk arkitektur og designfunktioner

Den UCP214 pillow block bearing unit consists of two primary components: the housing and the bearing insert. The housing, manufactured from high-grade grey cast iron, provides a rigid mounting base with two bolt holes for secure attachment to supporting structures. The bearing insert features a wide inner ring with extended shoulders on both sides, incorporating set screws for positive shaft locking. This design ensures reliable torque transmission and prevents axial displacement during operation.

Den self-aligning capability of the UCP214 bearing deserves particular attention. The spherical outside diameter of the bearing insert mates with a matching spherical surface within the housing, allowing angular misalignment compensation of up to several degrees. This feature proves invaluable in applications where shaft deflection or mounting inaccuracies might otherwise lead to premature bearing failure.

Materialespecifikationer og ydeevneparametre

Feature Specifikation Funktionel betydning
Materiale til hus Grått støbejern (GG) Giver stivhed, vibrationsdæmpning og korrosionsbestandighed velegnet til industrielle miljøer
Materiale til lejeindsats Kromstål (kvalitet 52100) Tilbyder høj hårdhed, slidstyrke og udmattelsesstyrke for forlænget levetid
Låsemekanisme Sæt skruer (2) Sikrer positiv skaftfiksering; passer til både metriske og tomme skaftdimensioner
Forseglingssystem Dobbelt kontaktforsegling med slinger Beskytter mod indtrængen af forurenende stoffer, samtidig med at smøremidlet bevares; velegnet til våde eller støvede miljøer
Smøring Fedt (Nlgi #2 ækvivalent) med fitting Giver initial- og gensmøringsevne; forlænger vedligeholdelsesintervallerne
Temperaturområde -20°C til 120°C Muliggør drift på tværs af forskellige miljøforhold
Afslut Malet Giver ekstra korrosionsbeskyttelse til huset

Den Two Variants: UCP214 and UCP214-44

Der findes to primære varianter af dette pudeblokleje, kendetegnet ved specifikation af akseldiameter:

UCP214 leje : Har en diameter på 70 mm, designet til metriske aksler. Denne version er i overensstemmelse med internationale standarder og er meget udbredt på europæiske, asiatiske og globale markeder, hvor metriske dimensioner er standard.

UCP214-44 leje : Har en borediameter på 69,85 mm, svarende til 2-3/4 tommer. Denne variant tjener tomme-baserede systemer, især udbredt på nordamerikanske markeder og udstyr fremstillet efter imperialistiske standarder.

Begge varianter deler identiske husdimensioner, bolthulsafstand, centerhøjde og belastningsværdier. Udskifteligheden af ​​huse mellem varianter forenkler lagerstyring for vedligeholdelsesafdelinger og distributører. For fagfolk inden for indkøb, der søger leverandører af UCP214-lejer eller leverandører af UCP214-44-lejer, kan forståelsen af ​​denne kompatibilitet reducere lageromkostningerne og samtidig bevare fleksibiliteten.

Applikationer og industribrug

Den UCP214 pillow block bearing finds application across numerous industries due to its versatility and robust construction:

Transportørsystemer : Den selvjusterende funktion imødekommer akselafbøjning, der er almindelig ved lange transportører, mens støbejernshuset modstår de kontinuerlige belastninger og vibrationer, der er karakteristiske for håndtering af bulkmateriale.

Landbrugsmaskiner : Støv, snavs og varierende driftsforhold kræver lejer med effektiv tætning og holdbarhed. UCP214-designet imødekommer disse udfordringer inden for udstyr såsom høstmaskiner, ballepressere og materialehåndteringsredskaber.

Industrielle ventilatorer og blæsere : Enhedens evne til at håndtere fejljustering og dens pålidelige tætning gør den velegnet til luftbehandlingsapplikationer, hvor vedligeholdelsesadgang kan være begrænset.

Emballage udstyr : Pudebloklejet giver en ensartet ydeevne i højhastigheds-, intermitterende opgaver, der er almindelige i pakkelinjer.

Tekstilmaskiner : Den jævne, støjsvage drift af UCP214-lejet bidrager til tekstilbehandlingsudstyr, hvor vibrationskontrol er afgørende.

Den related UCP212-39 bearing, featuring a 61.913mm bore (2-7/16 inches), represents another popular variant within this series, serving applications requiring intermediate shaft diameters. Many UCP212-39 users select this unit for its compatibility with specific equipment designs and its availability from established pillow block bearing suppliers.

Udvælgelseskriterier for indkøbsprofessionelle

Når de vurderer leverandører af UCP214 lejer, bør indkøbsspecialister overveje flere kritiske faktorer:

Belastningskrav : UCP214-lejet leverer en dynamisk belastningsværdi på ca. 62.000 N og en statisk belastningsværdi på 44.000 N, hvilket gør det velegnet til moderate til tunge opgaver.

Akseldiameter kompatibilitet : Bekræftelse af, om applikationen kræver den metriske 70 mm (UCP214) eller tommer 2-3/4" (UCP214-44) variant er afgørende for korrekt pasform og ydeevne.

Miljøforhold : Ekstreme temperaturer, fugtpåvirkning og forureningsniveauer påvirker tætningsvalg og smørekrav. Standardkonfigurationen passer til de fleste industrielle miljøer, men specialiserede muligheder kan være tilgængelige.

Boligkonfiguration : Basedesignet med to bolte på pudeblokkelejet giver nem installation, men at verificere monteringshullernes afstand og centerhøjdedimensioner sikrer kompatibilitet med eksisterende udstyr.

UKL Bearing Manufacturing Co., Ltd . (Wuxi) er en integreret industri- og handelsvirksomhed, der fokuserer på præcisionsfremstilling, der kombinerer F&U, produktion og salg. Som en professionel lejefabrik og lejefremstillingsvirksomhed i Kina er virksomheden specialiseret i højtydende lejeløsninger, der yder teknisk support til globale industrier med usædvanligt høje krav til præcision og pålidelighed.

Med mere end 200 dygtige fagfolk og en fuldt moderniseret produktionsbase dækker UKLs faciliteter hele fremstillingsprocessen - smedning, udglødning, drejning, varmebehandling, slibning og automatiseret montage. Denne vertikalt integrerede tilgang sikrer kvalitetskontrol på alle stadier og muliggør lydhør service til kunder over hele verden.

Teknologi og innovation i kernen: Det dedikerede R&D-team udvikler løbende højpræcisions-krydsrullelejer, dobbelt-retnings trykvinkelkontaktkuglelejer og andre produkter, der bruges i CNC-maskiner, robotteknologi og intelligente automationssystemer. Gennem præcisionsdesign og digital produktionskontrol sikrer UKL, at hvert produkt lever op til internationale standarder for nøjagtighed og ydeevne.

Bæredygtighed og ansvarlighed: Miljøansvarlige processer, materialegenanvendelsesinitiativer og optimeret energiforbrug reducerer det miljømæssige fodaftryk. Ud over produktionen støtter UKL også uddannelsesmæssige og tekniske træningsinitiativer for at fremme fremtidige ingeniørtalenter.

FAQ

Hvad er forskellen mellem UCP214 og UCP214-44 lejer?

Den primary difference lies in the bore diameter: UCP214 features a 70mm bore for metric shafts, while UCP214-44 features a 69.85mm (2-3/4 inch) bore for inch-based shafts. Housing dimensions, bolt hole spacing, and load ratings are identical for both variants.

Hvordan fungerer den selvjusterende funktion af UCP214 pudebloklejet?

Den bearing insert has a spherical outside diameter that fits into a matching spherical surface inside the housing. This allows angular misalignment between the shaft and housing of up to several degrees, compensating for shaft deflection or mounting inaccuracies.

Hvilken låsemekanisme bruger UCP214-lejet?

Den UCP214 bearing uses two set screws on the inner ring to lock the bearing to the shaft. This provides positive shaft fixation and facilitates easy installation and removal.

Hvilke industrier bruger almindeligvis UCP214-lejet?

UCP214 lejer er meget udbredt i transportsystemer, landbrugsmaskiner, industrielle ventilatorer og blæsere, emballeringsudstyr og tekstilmaskiner, blandt andre industrielle applikationer, der kræver pålidelig akselstøtte.

Hvad er det anbefalede temperaturområde for UCP214-lejet?

Den UCP214 bearing operates effectively within a temperature range of -20°C to 120°C, making it suitable for diverse industrial environments.
