Hvad 3200 A-2ZTN9/MT33 lejet leverer: Specifikationer, belastninger og hastighedsgrænser

Kernedimensioner og nøglespecifikationer

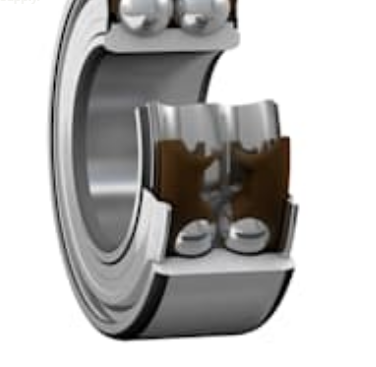

Hvert design begynder med geometri. 3200 A-2ZTN9/MT33 pakker to belastningsveje i én enhed. Dens layout svarer til et par enkeltrækkede vinkelkontaktkuglelejer, der er arrangeret ryg mod ryg i en O-type konfiguration, men det kræver mærkbart mindre aksial plads. Tabellen nedenfor viser de kernedimensionelle data, som ingeniører kontrollerer først.

Aflæsning af boring, udvendig diameter og bredde

Den 10 mm boring og 30 mm udvendige diameter definerer en kompakt konvolut, der passer til små gearkasser, pumpeaksler og motorendehuse. De 14 mm bredde er det, der gør ryg-til-ryg-parret effektivt. En designer får den aksiale kapacitet af to lejer i et fodaftryk kun lidt bredere end en enkelt række enhed. Med en masse på cirka 0,051 kg tilføjer lejet lidt roterende inerti, hvilket betyder noget, når en aksel accelererer og decelererer ofte.

Fileter og trykpunktsafstand

To værdier i tabellen er nemme at overse. Den mindste filetdimension på 0,6 mm fortæller maskinmesteren, hvor skarpe akslen og husets skulderhjørner kan være. Et hjørne strammere end denne værdi forhindrer lejeringen i at sidde helt mod skulderen, hvilket fører til fejljustering og gnav. Trykpunktsafstanden på 16 mm lokaliserer, hvor belastningen effektivt virker langs aksen. Brug den, når du beregner momentbelastninger på akslen, fordi den bestemmer vægtstangsarmen mellem lejet og den påførte kraft.

Belastningsværdier og hastighedsgrænser

Belastnings- og hastighedsdata afgør, om et leje vil overleve sin driftscyklus. De offentliggjorte ratings er opsummeret i kortene nedenfor, efterfulgt af en tabel, der forklarer, hvad hver rating betyder i praksis.

Statisk versus dynamisk kapacitet

Den dynamiske værdi styrer kontinuerlig rotation, mens den statiske værdi beskytter lejet under startstød, transportpåvirkninger eller maskinstop under belastning. Et system med hyppig stødbelastning bør først kontrolleres i forhold til den statiske værdi, fordi permanent fordybning i løbebanerne er irreversibel. Træthedsgrænsen er en nyttig reference for lette belastningsstadier, hvor lejet forventes at køre i lange perioder uden at udvikle overfladetræthed.

Hastighedsvurderinger i praksis

Hastighedsværdier skal aflæses sammen med tætnings- og burdesignet. Den begrænsende hastighed på 24.000 r/min kan opnås, fordi lejet bruger berøringsfrie skjolde og et letvægts polyamidbur, som både reducerer friktion og varme. Hold driftshastigheden komfortabelt under grænsen, især ved høje omgivelsestemperaturer, fordi varme genereret ved hastighed forkorter fedtets levetid og øger tætningsslid.

Afkodning af suffikskoden

Betegnelsen 3200 A-2ZTN9/MT33 er en kompakt beskrivelse af designkonfigurationen. Hvert suffikselement fortæller dig noget specifikt om, hvordan lejet opfører sig, hvorfor læsning af koden korrekt forhindrer dyre bestillingsfejl.

To skjoldbetegnelser ligner hinanden og forveksles ofte. Et berøringsfrit skjold efterlader en lille frigang, så det tilføjer næsten ingen friktion, men tilbyder begrænset beskyttelse mod fint støv. En kontakttætning giver bedre beskyttelse, men genererer mere varme ved hastighed. Fordi 2Z-suffikset angiver et berøringsfrit design, er lejet bedst egnet til rene, lukkede miljøer, hvor hastigheden er hovedprioriteten.

Strukturelle fordele i rigtige maskiner

Ryg-til-ryg geometri

Ryg-til-ryg-arrangementet er kernefordelen ved et dobbeltrækket design. To rækker kugler deler et enkelt sæt ringe, så parret håndterer radiale belastninger og aksiale belastninger i begge retninger, mens akslen holdes centreret. Denne vippemomentmodstand er værdifuld, hvor akslen skal forblive stiv, såsom en gearindgrebsposition eller et pumpehjul, der ser ujævnt tryk.

Sammenlignet med montering af to separate enkeltrækkelejer reducerer den integrerede enhed bearbejdningskompleksiteten. Husets boring og skulder behøver kun ét præcist sæde, og forspændingsforholdet mellem de to rækker indstilles under fremstillingen i stedet for af samleren.

Højhastighedskapacitet

Høj hastighed afhænger af varmeudvikling, smøremiddelopførsel og burets stabilitet. Kombinationen af ​​berøringsfrie skjolde og et polyamidbur holder friktionen lav, og den faste fedtpåfyldning undgår de kernetab, der kommer fra overfyldning. Designere kan derfor målrette mod aksler, der kører langt over konventionelle hastigheder, forudsat at huset afleder varme, og driftshastigheden forbliver inden for den nominelle grænse.

Forsmurt design

Lejet leveres med MT33 fedt allerede på plads. Dette forenkler installationen, fordi der ikke er behov for et ekstra smøretrin på samlebåndet, og det fjerner en almindelig kilde til forurening. Til applikationer med forseglet levetid reducerer fraværet af en gensmøringsport også antallet af potentielle lækageveje i maskinen.

Anvendelsesområder

Lejet passer til maskiner, der skal understøtte radiale og aksiale belastninger sammen inde i en kompakt roterende sektion. De mest almindelige anvendelsesområder omfatter:

• Pumper: industripumper og vandpumper, hvor tryk fra pumpehjulet skal styres.
• Gearkasser: transmissioner og reduktionsgearer, hvor akselstivhed påvirker gearets kvalitet.
• Elektriske motorer: motorer og generatorer, der kører med høj hastighed og har brug for stabil akselposition.
• Industrielle maskiner: kompakte roterende enheder, der bærer kombinerede belastninger på trange steder.

Når du søger efter leverandørmuligheder, en 3200 a-2ztn9/mt33 lejer kan specificeres sammen med dens dimensioner og suffikskode, hvilket undgår forveksling med varianter, der har forskellige tætninger eller bure.

Valgvejledning

Brug følgende sekvens til at afgøre, om dette leje passer til din applikation. Hvert trin bruger de data, der er diskuteret ovenfor, så beslutningen forbliver sporbar.

1. Definer belastningsretningen. Mål radiale og aksiale belastninger separat, herunder stødbelastninger og belastningsvendinger. Hvis tryk virker i begge retninger, er et dobbeltrækket design en stærk kandidat.
2. Tjek hastigheden mod grænsen. Sammenlign driftshastigheden med den begrænsende hastighed på 24.000 r/min og hold en margen for temperaturstigninger og hastighedsspidser.
3. Bekræft tætningen og fedt. Brug det berøringsfrie 2Z-skjold og MT33-fedt, når miljøet er rent, og temperaturen holder sig inden for det angivne område.
4. Bekræft skuldergeometrien. Kontroller, at aksel- og husskulderradier er mindst 0,6 mm, og at 16 mm trykpunktsafstanden stemmer overens med momentanalysen.
5. Gennemgå den statiske kapacitet. Bekræft, at den statiske værdi på 4,3 kN dækker det værste tilfælde stød- eller stilstandsbelastning.

Hvis miljøet indeholder slibestøv eller opvaskevand, skal du overveje en anden tætningstype. Det berøringsfrie skjold er designet til lukkede maskiner i stedet for åbne eller barske omgivelser.

Installation, smøring og Livscyklusplanlægning

En korrekt installation beskytter den nominelle ydeevne. Rengør akslen og huset, kontroller målene i forhold til de offentliggjorte værdier, og pres ringene jævnt, så belastningen ikke passerer gennem kuglerne under sædet. Undgå at ramme tætningerne direkte, da selv små deformationer af et stålskjold kan skabe kontakt, der genererer varme med hastighed.

Fordi lejet er forsmurt, fokuserer vedligeholdelsesplanen på temperatur og vibrationer frem for almindelig smøring. Overvåg husets temperatur under idriftsættelse, og optag vibrationsniveauer ved starten af ​​servicen. En gradvis stigning i begge værdier signalerer normalt tidligt slid eller fejljustering, hvilket tillader korrigerende handling før fejl. Når maskinen kører i et stabilt og rent miljø, kan det forfyldte fedt understøtte lange serviceintervaller uden yderligere smøring.
